操作手册 I 5-3 5-3 图像识别错误 原因 处理方法 1 元件的引脚弯曲。元件的引 脚、球的变形和脱落 2 元件掉落至 VCS 单元上、附着尘埃 清除、清扫 VCS 单元上的元件。 参见「使用说明书 3-3-14 章」 3 供给元件、以及供给方 向错误 供给元件、供给方向的 确认、修正
操作手册 I
5-2
5-2 标记识别错误

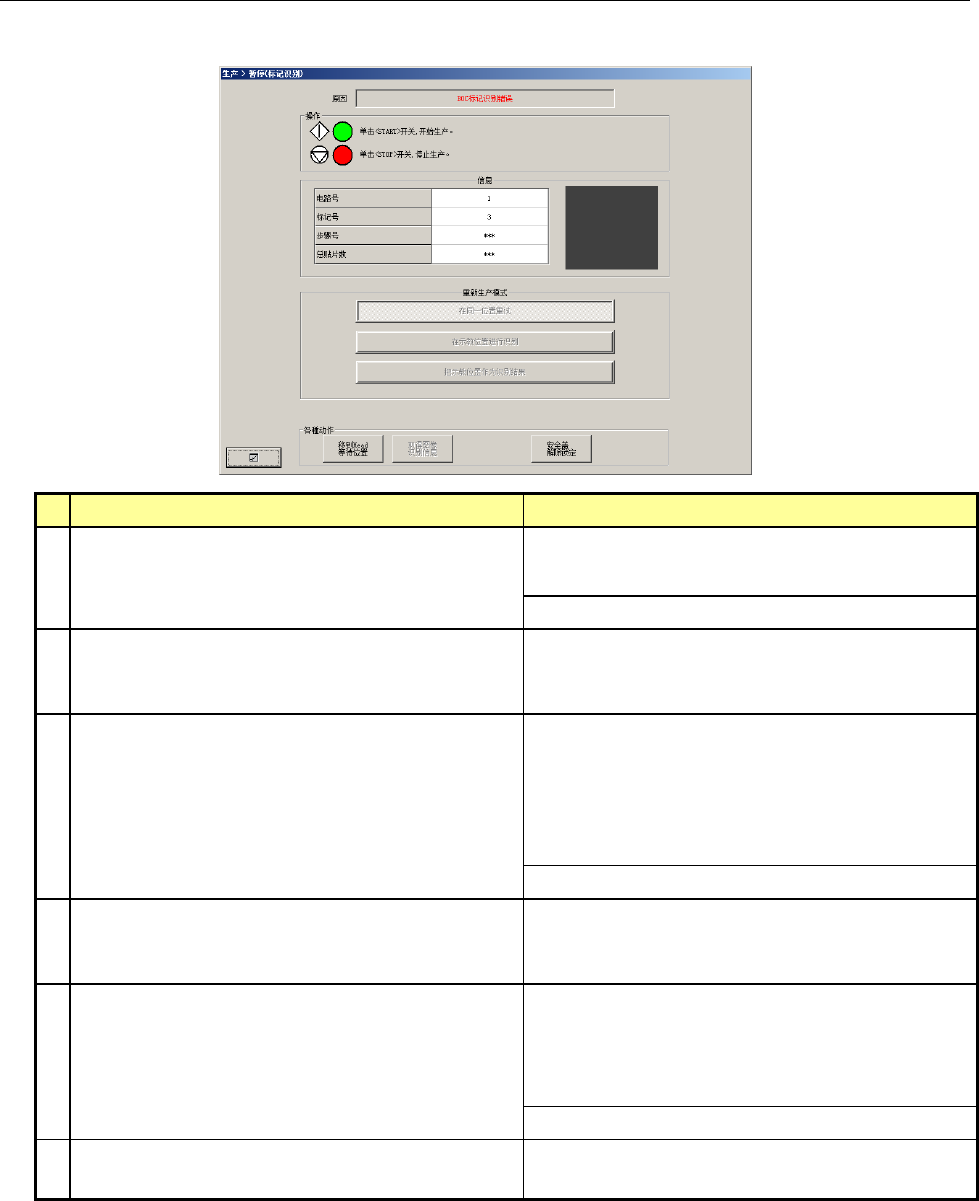

BOC 标记、基准领域标记识别错误时，显示如下画面，装置暂停。
错误因素、原因 错误的处理方法
1 标记脏污。 除去标记脏污，按下[开始开关]。
参见「使用说明书 4-4-4-3-1 章」
2 标记的 X，Y 坐标输入错误。 重新设定标记的 X，Y 坐标。
由于变更标记坐标时贴片坐标也会发生变化，因
此，在标记坐标变更后务必重新确认贴片坐标。
3 标记检测框设定错误。
检测框很小时，由于基板夹紧时基板位置偏移，标
记容易超出检测框范围。另外，标记四周有与标记
相同的颜色时，应在考虑夹紧时的误差(含基板自
身偏移)后，决定检测框范围的大小。
重新设定标记检测框。
参见「使用说明书 4-4-4-3-1 章」
4 标记材质不合适。 重新设置照度，并确认标记材质。
确认标记规格是否符合 1-4 章的 “3.识别用标
记”的条件。
5 标记极性设定错误。
将白色标记设定为黑色标记，或将黑色标记(陶瓷
基板时)设定为白色标记。
重新设定极性。
※再次按下在最初标记示教时按的 HOD［CAMERA］
按钮，转换极性。
参见「使用说明书 4-4-4-3-1 章」
6 OCC 脏污。
或者偏光滤镜设定错误。
清扫 OCC。
或者重新调整偏光滤镜。
操作手册 I
5-3

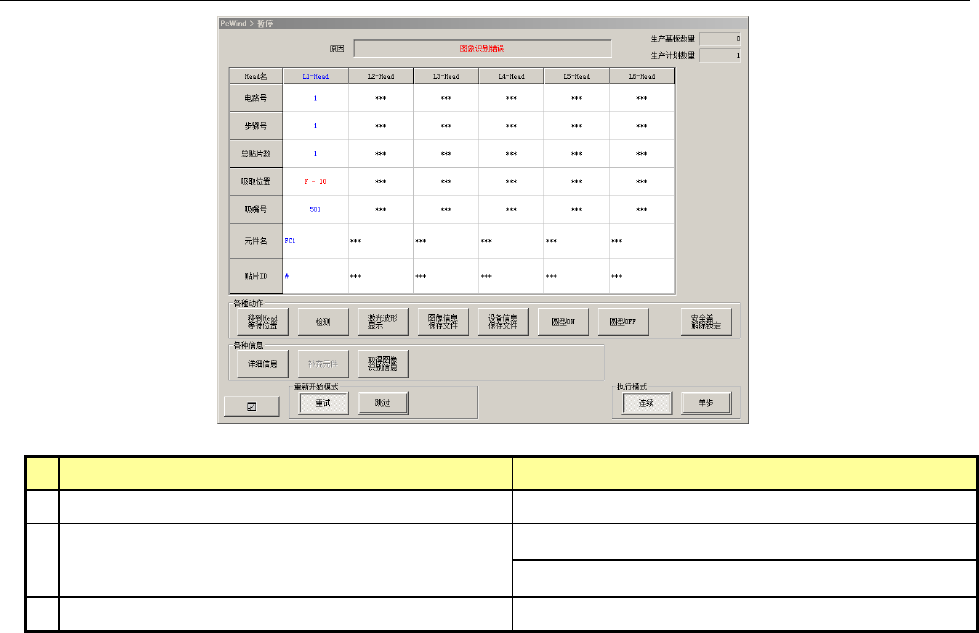

5-3 图像识别错误
原因 处理方法
1 元件的引脚弯曲。元件的引脚、球的变形和脱落
2 元件掉落至 VCS 单元上、附着尘埃 清除、清扫 VCS 单元上的元件。
参见「使用说明书 3-3-14 章」
3 供给元件、以及供给方向错误 供给元件、供给方向的确认、修正
操作手册 I
5-4
5-4 生产时的其他错误
其他的各种错误处理方法请参见「使用说明书第 2-14 章 生产时的错误处理/暂停」。
在此，主要针对 4 种错误，记述其不同发生时间段的处理方法。
5-4-1 芯片站立错误
在吸取元件的元件高度与程序编辑的数据值不同时发生。
发生错误的时间段 确认和处理
元件补给后
随即发生
请检查安装元件的送料器是否挂错。
请进行再示教，检查元件吸取位置有无问题。
正常的生产中
请重新检查元件数据的元件高度。
请清扫吸嘴。
（只限于在元件数据「检查」中设置了「芯片站立」的元件）
5-4-2 异元件错误
吸取元件与程序编辑的数据值不同时发生。
发生错误的时间段 确认和处理
元件补给后
随即发生
请检查安装元件的送料器是否挂错。
请进行再示教，检查元件吸取位置有无问题。
正常的生产中 请重新检查元件数据的元件外形（纵横）尺寸。
（仅限于在元件数据「检查」中设置了「检查异元件」）
5-4-3 吸取偏移错误
吸取位置发生较大偏移时发生。
发生错误的时间段 确认和处理
元件补给后
随即发生
请检查安装元件的送料器是否挂错。
请进行再示教，检查元件吸取位置有无问题。
请检查送料器的传送量有无错误（使用不同的送料器时）。
正常的生产中
请清扫吸嘴。
（只限于在元件数据「检查」中设置了「吸取偏移」的元件）
