操作手册 I 3-8 3. 显示「自动调整基板宽度」画面。 ①确认设置的尺寸 ②按下[移动(M)]。 （要执行 「移动」 、 而尚未执行 「宽度回 原点」 时， 请按提示， 先执行返回原点。 ） 4. 把基板放在传送带上， 确认轨道宽 度。 *请确认在整个传送轨道上基板的流 动是否顺畅。 5. 传送轨道宽度太宽、 或太窄时， 请 调整 「余宽」 后， 再按下 [移动(M)] 按 钮。 *请把基板和轨道的间隔，调整为 0.5～1.0m m…
操作手册 I
3-7
Step 5-1 进行传送设置。
调整传送部分，使得基板传送顺畅。
在此的基板位置确定方式就是在使用外形基准时的说明内容。在使用销基准时请参照「使用说明书 2-7-1-5
章 销基准的调整方法」。
(1) 设置传送轨道宽度
将传送轨道宽度按照生产中使用的基板尺寸进行调整。以下对手动调整轨道宽度的方法，及选项的“自
动调整基板宽度（AWC）”调整轨道宽度的两种方法进行说明。

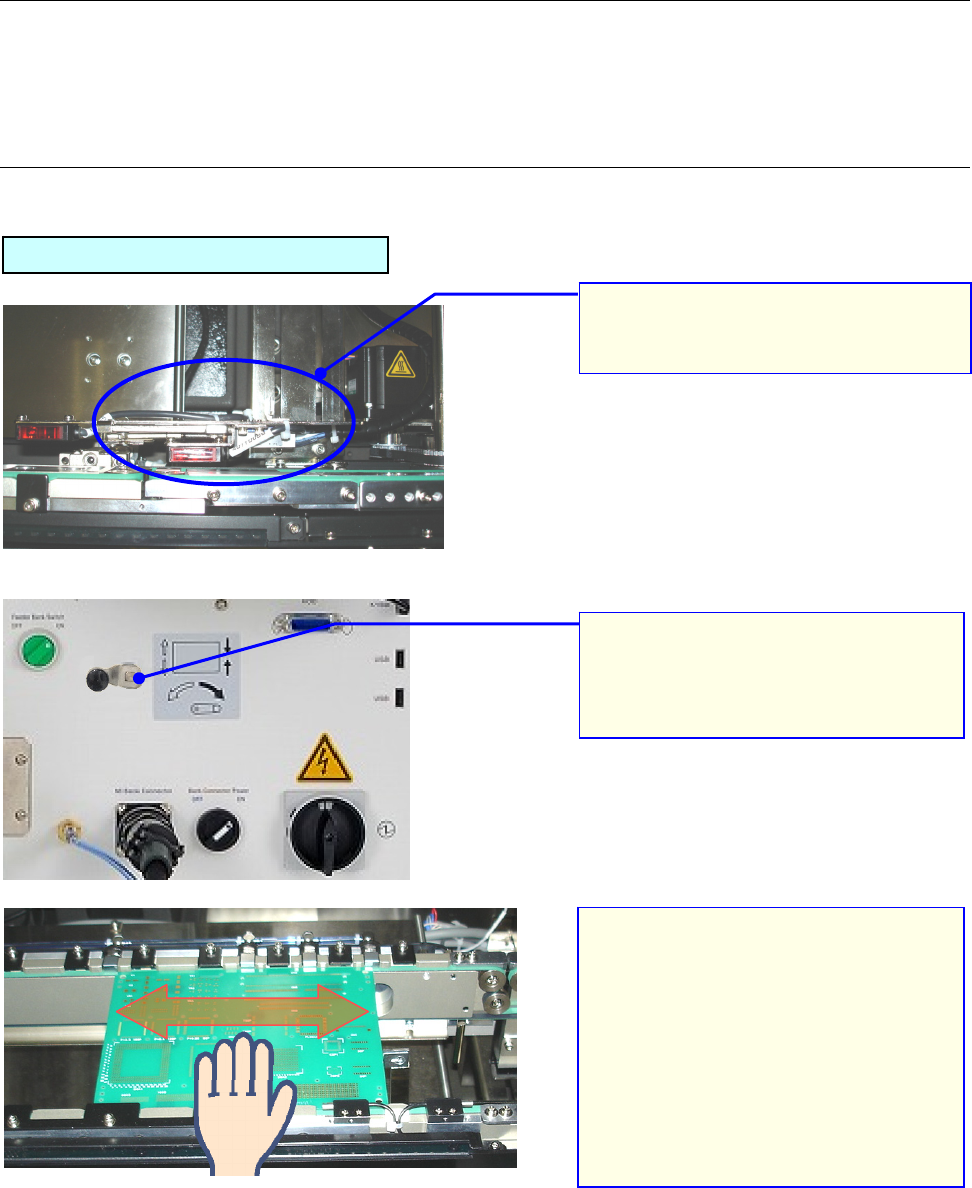

1. 移动到不会干扰挡块的位置。
3. 把基板放在传送带上，确认轨道
宽度。
*请反复进行「2」和「3」的操作，
直至基板与轨道的间隔为 0.5 ～
1.0mm。
*确认基板可以在整体传送轨道上顺
畅移动。
2.旋转操控手柄进行调整。
*使用后，请务必拆下手柄。
手动调整传送轨道宽度时
操作手册 I
3-8

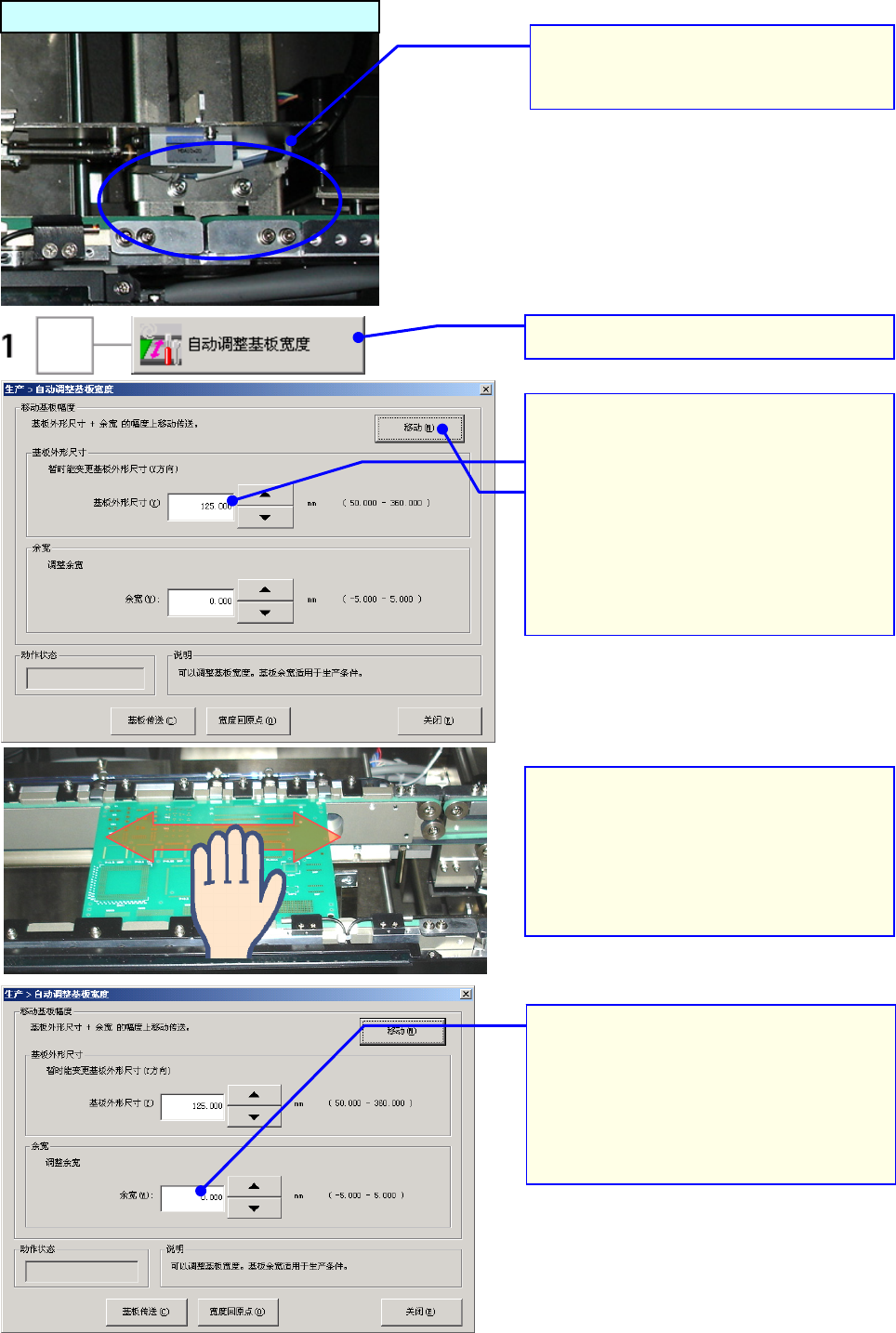

3. 显示「自动调整基板宽度」画面。
①确认设置的尺寸
②按下[移动(M)]。
（要执行「移动」、而尚未执行「宽度回
原点」时，请按提示，先执行返回原点。）
4. 把基板放在传送带上，确认轨道宽
度。
*请确认在整个传送轨道上基板的流
动是否顺畅。
5. 传送轨道宽度太宽、或太窄时，请
调整「余宽」后，再按下 [移动(M)] 按
钮。
*请把基板和轨道的间隔，调整为
0.5～1.0mm。
2. 请按下「自动调整基板宽度」。
通过 AWC 调整传送轨道宽度时
1. 移动到不会干扰挡块的位置。
操作手册 I
3-9

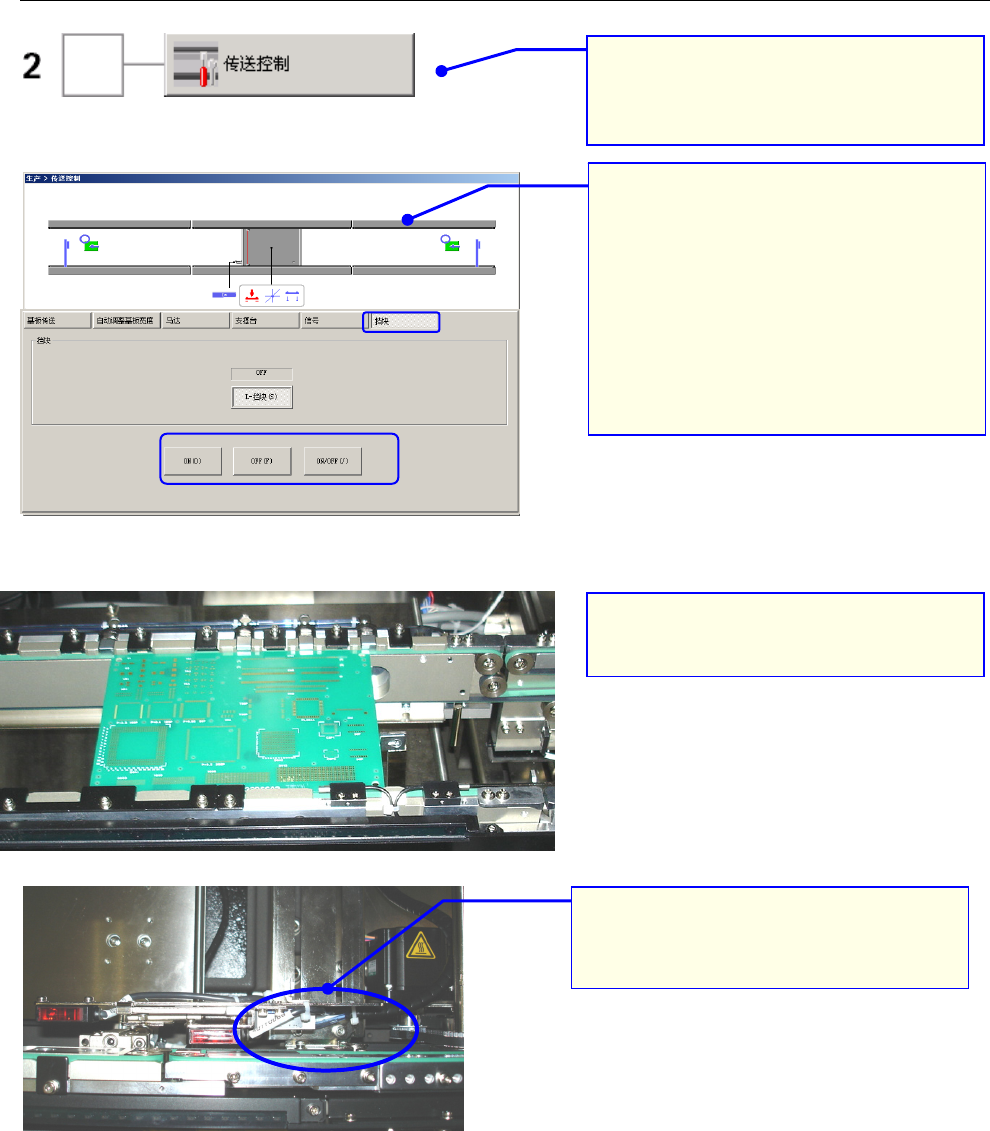

(2) 传送控制
对标准的外形基准调整方法进行说明。
2. 把挡块「ON」，用手把基板对准挡块，
确认位置。
①请选择「挡块」。
②按一下[ON]、或[ON/OFF]，挡块即会
动作。
3. 请确认基板顶住挡块的状态是否
稳定。
1. 请按下「传送控制」按钮。
显示「传送控制」画面。
4. 若挡块碰到基板的缺口而不稳定
时，请把螺丝拧松，调整挡块的位置。
