操作手册 I 3-1 3 作业步骤 3-1 生产的流程 No Ste p 流程图 作业人员 备注 1 S tep1 操作员 确认主气压 (0.5 MPa) ， 检查 AT C 周围没有 异物等后接通电源。 2 执行返回原点前，确认装置内部没有异物 等。 3 S tep2 节假日后或寒冷地区 , 必须执行预热。 （预热约 10 分钟 ) 。 4 S tep3 S tep4 S tep5 制作生产所必须的数据，完成程序。 5 程序员 管理员…
操作手册 I
2-3
2-3 操作画面的说明
No.
名 称 功能概要
① 标题栏
窗口的标题。
显示的窗口功能不同，标题也不同。
② 菜单栏
显示该窗口可使用的最高层次菜单。
（窗口不同，显示的菜单也不同。）
有些菜单，可以显示下拉菜单。
③ 命令按钮
有一部分菜单项目，可用快捷方式调出在窗口上使用。
用图标显示系统的各台架的运转及操作方向。
④ 功能栏
可用快捷方式调出有代表性的系统功能。
可切换显示的语言或应用程序。
还可显示生产程序名和时间等。
① 标题栏
② 菜单栏
③ 命令按钮
④ 功能栏
操作手册 I
3-1
3 作业步骤
3-1 生产的流程
No
Step
流程图 作业人员 备注
1
Step1
操作员
确认主气压(0.5MPa)，检查 ATC 周围没有
异物等后接通电源。
2
执行返回原点前，确认装置内部没有异物
等。
3
Step2
节假日后或寒冷地区,必须执行预热。
（预热约 10 分钟)。
4
Step3
Step4
Step5
制作生产所必须的数据，完成程序。
5
程序员
管理员
制作生产所必须的数据，完成程序。
6
操作员
使用「支援准备」功能，依次进行各项准
备和设置。
7
Step6
8
Step7
9
Step8
10
注意
No6 生产准备 使用统一更换台时的注意事项
・
统一更换台车规格时，若在安装有带台车的圆型供料
器的状态下上下移动台架单元，会造成带台车的圆型供
料器主体发生破损或人身伤害，因此请绝对不要在安装
圆型供料器的状态下执行台架开关的操作。
・
请在本机完全停止后，再进行统一更换台的安装/拆卸。
・
操作供料器台架开关时，切不可与其他开关、尤其是
与主开关搞错。请目检确认，之后再操作。
制作程序
生产准备
安装基板
生产结束
生产
电源 ON
返回原点
预热
电源 OFF
日常检查
供料器台架开关
主开关
操作手册 I
3-2

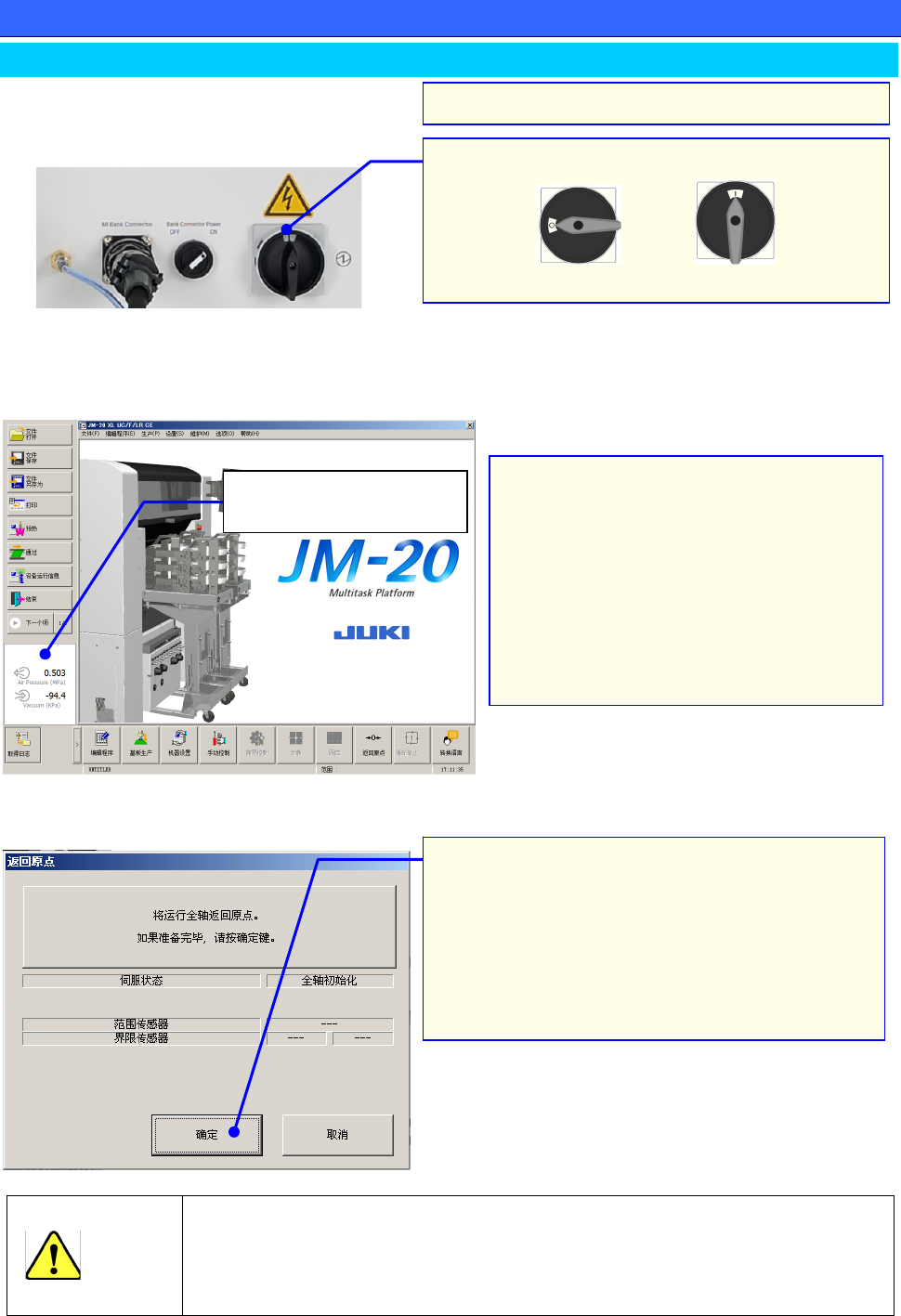

3-2 操作概要
Step1 主机接通电源。
警告
1.执行返回原点时，请绝对不要把手和头部等伸进装置内部。
2.请确认装置内部没有扳手等干扰 Head 的物品。
3.请在安全盖关闭的状态下进行返回原点。
4.请做好随时按紧急停止按钮的准备。
3. 确认气压表。
①Air Pressure＜压力表＞ ：
0.5MPa±0.05
②Vacuum＜负压表＞ ：-87～-93kPa
各压力表的值不在标准范围内时，请检查压
力系统。
4. 主机的软件启动后，画面上即显示返回原点
的提示信息。
请按「确定」。
全轴开始移动，返回原点。
1.
请确认设备内部没有放置基板或
工
具等物品
。
2. 把主开关向右旋转 90 度。
＜电源 OFF＞ ＜电源 ON＞
点击可以对显示/非显示
进行切换。
