操作手册 I
4-39
4-6 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有有关空气的机器中，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No 货 号 品 名 个数 部位
更换标准
(年)
备 注
1 40068171 排气过滤器 4 Head 1
2 PF901010000 过滤器滤芯 1 护罩 2
前后的压力差
0.1MPa
3 PF901006000 过滤器滤芯 B 1 护罩 2
前后的压力差
0.1MPa
4 40047209 GAS_SPRING 4 护罩 1 10000 次开关动作
5 E9649729000 HOD 组 1 其他 2
6 E9662729000 HOD 组（EN） 1 其他 2
7 40048007 BATTERY UNIT 1 电气部分 3 选购项
8 40099554 真空泵维护部件 1 泵 0.75
9 40136999 电子式真空调校器 2 Head 1 选购项
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
4-7 使用润滑油、油
No 件 号 品 名 容 量 备注
1 MDFRX1001L0 DEFRIX OIL NO1 800ml
2 40032449 6459 GREASE N 400g 使用黄油枪
3 J1073000000 黄油枪 黄油装填型
4 40046643 CG2 GREASE 2.5mg 注射器型
5 40094361 NSL GREASE 80g 使用手持油泵
6 40098975 NSK_HGP 装入小型伸缩容器的单按式安装型
7 40106055 FLEXIBLE NOZZLE 可装入 No.6 黄油枪的 XY 滚珠丝杠用
操作手册 I
4-40
4-8 定期更换零件更换方法
考虑以下部件的损耗造成压力降低。
<损耗部件一览>
更换部件组货号：40099554
检查部位 使用数量 检查内容 检查方法
碗形密封垫圈 2 有无异常磨耗、硬化、龟裂等现象 目视
吸气阀 2 有无变形、硬化、缺损 目视
排气阀 2 有无变形、硬化、缺损 目视
O 环 S-67 2 有无变形、磨耗、硬化、龟裂等無 目视
O 环 P-10 4 有无变形、磨耗、硬化、龟裂等 目视
密封圈 2 有无变形、硬化、龟裂等 目视
防止吸气阀碰触胶垫 2 有无裂口、硬化 目视
需要更换下述时，请另行购买。
・真空润滑油 货号:40119551
在 O 环 P-10 上涂抹润滑油。
・螺钉松动防止剂 NK-4 货号:40119552
在拧紧固定器时（更换碗形密封垫圈、防止吸气阀碰触胶垫）需要。
●更换真空泵准备
<L,XL 规格>
1)确认真空泵没有运转。（刚停止运转后会很热，请停止后放置 30 分钟左右，确认泵冷却之后再开始作业。）
2)请拆下机器本体后侧下部的护罩。
・
检查 更换
4-8-1 真空泵零件的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
护罩
（螺钉×4）
操作手册 I
4-41

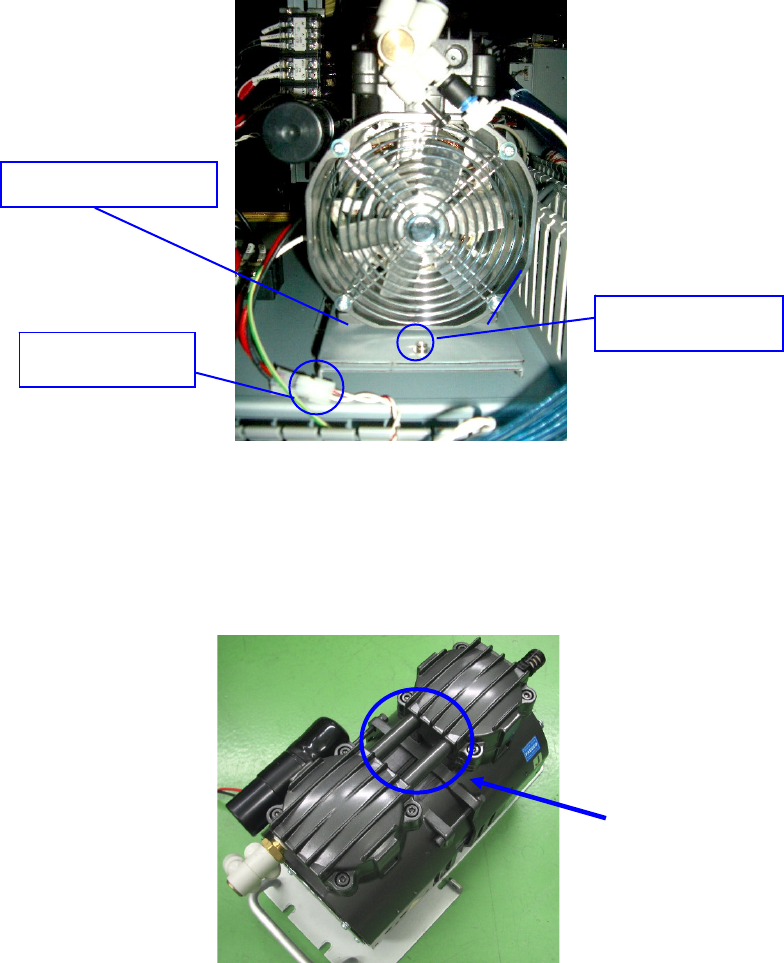

3)从真空泵拆下气管、成捆电线（电源线、接地线），卸下固定 VAC_PUMP_PLATE 的③内六角螺栓（M4×8)。
4）将真空泵从主机里取出。
※取出时请注意成捆的电线。
※取出真空泵时，请勿把持连接管。
※取出
真空泵时，有时真空泵托架会与橡胶垫粘连在一起。
VAC
_
PUMP
_
PLATE
内六角螺栓×4
电源、接地线
连接管
