操作手册
5-4
5-1-4 仅特定的元件发生贴片偏移
原因 处理方法
1 贴片数据设定错误。 要重新设定贴片数据 (确认 CAD 坐标或重新示教
等)
2 使用 CAD 数据时，CAD 的贴片坐标有错误。 确认 CAD 数据，有错误时，重新设定贴片数据。
3 「元件数据」的“扩展”的“激光高度”或吸嘴选
择错误。
稳定元件并将可定心的高度设定为激光高度。把元
件高度尽可能设置得高一些，使元件能稳定，
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2-3
章』
另外，吸嘴要选择可稳定吸取的最大吸嘴。
4 「元件数据」的“附加信息”的“贴片压入量(补
偿量)”设定错误。
重新设定适当的“贴片压入量(补偿量)”。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2-5
章』
5 基准领域标记位置偏移或脏污。
※即使移动 BOC
标记，使用基准领域标记的元件坐
标也不变化。
重新设定基准领域标记坐标(在已示教的情况下须
确认坐标)。
另外，采取管理措施，以免弄脏基准领域标记。
6
支撑销设置不良。在薄基板或大型基板时易发生贴
片偏移。
通常是在某个区域发生贴片偏移。
重新设置支撑销。尤其是在发生贴片偏移的元件下
面要重点设置。
7
由于支撑台下降速度快，基板夹紧解除时已完成贴
片的元件的一部分产生移动。
尤其是焊膏的黏着力较低时，与电解电容等元件重
量相比，接地面积小的元件容易发生。
将「基板数据」-“支撑台”的“下降加速度”
设定为“中”“慢”或“慢 2”。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-3-6
章』
操作手册
5-5

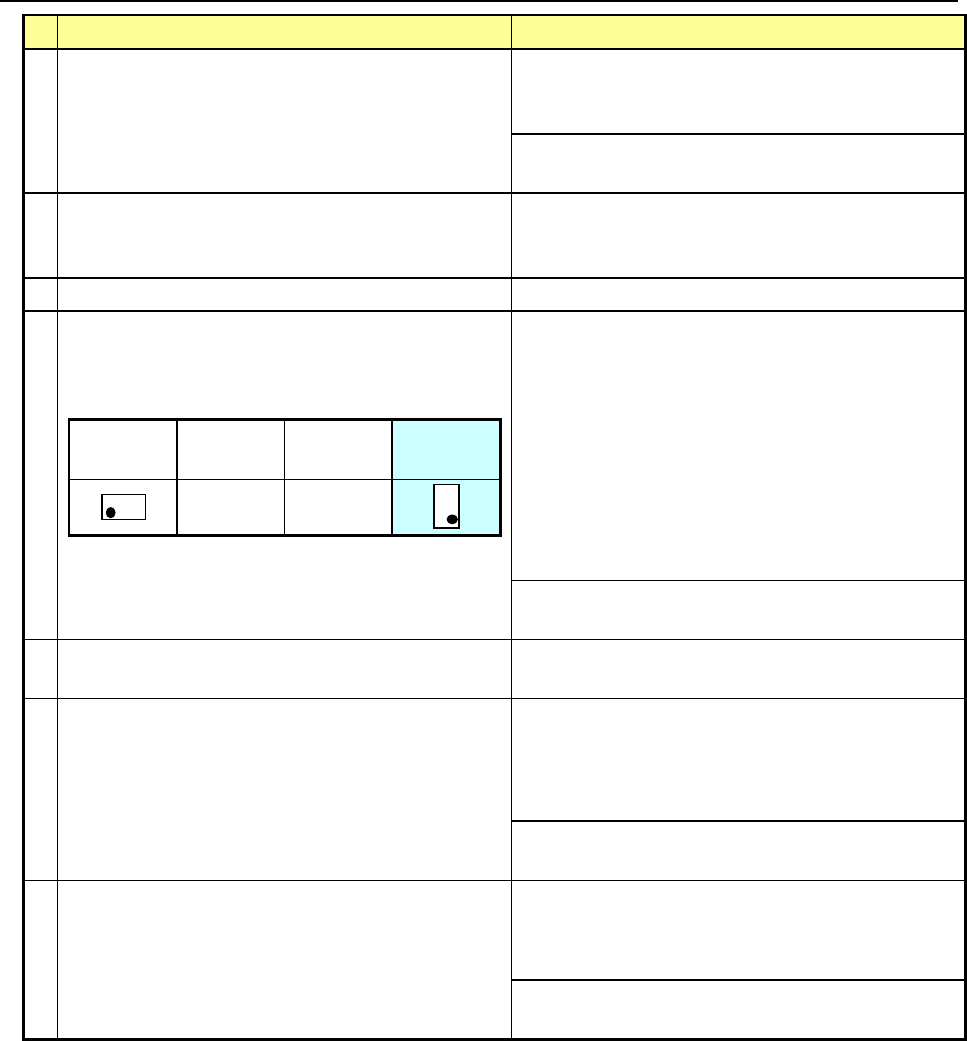

5-1-5 贴片角度偏差
原因 处理方法
1 未使用 BOC 标记。
在这种情况下，各基板的贴片精度有不统一倾向。
不使用外形基准，使用销基准。
使用 BOC 标记。在基板上不存在 BOC 标记时，使用
模板匹配功能。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-3-3
章』
2 BOC 标记脏污。
在这种情况下，各基板的贴片精度也有不统一倾
向。
清扫 BOC 标记。
使用其他 BOC 标记。
另外，采取适当措施以免弄脏 BOC 标记。
3 「贴片数据」的贴片角度输入错误。 重新输入贴片角度。
4 「元件数据」的“元件供应角度”输入错误。
生产中的贴片角度以所供给元件的包装方式为准，
为“元件供给角度(「元件数据」)+贴片角度(贴片
数据)”。
包装方式
元件供给
角度 ※
贴片(数据
)
角度
贴片(生产)
角度
90° 180°
※ 元件供给角度仅限顺时针
在「元件数据」的“包装方式”中重新设定元件供
给角度。
重新设置「吸取数据」的供给角度。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2-2
章 3） ）
5 「元件数据」“ 扩展”的“激光高度”或者吸嘴选
择错误
设置可稳定元件对中的高度作为激光高度。
6 吸嘴选择错误。
在这种情况下，由于吸取不稳定，因此，贴片角度
和贴片坐标有不统一倾向。
重新选择吸嘴。
选择可稳定吸取元件的吸嘴。
通常以元件吸取面的面积为基准，从可吸取的吸嘴
中选择大号吸嘴。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2-3
章』
7 在长连接器的情况下，与吸嘴吸取面积相比，θ 转
速高。
在这种情况下，也是由于吸取不稳定，贴片角度、
贴片坐标有不统一倾向。
考虑使用特制吸嘴。
或在「元件数据」的“扩展”中，将“θ 速度”
设定为“中速”或“低速”。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2-3
章』
操作手册
5-6

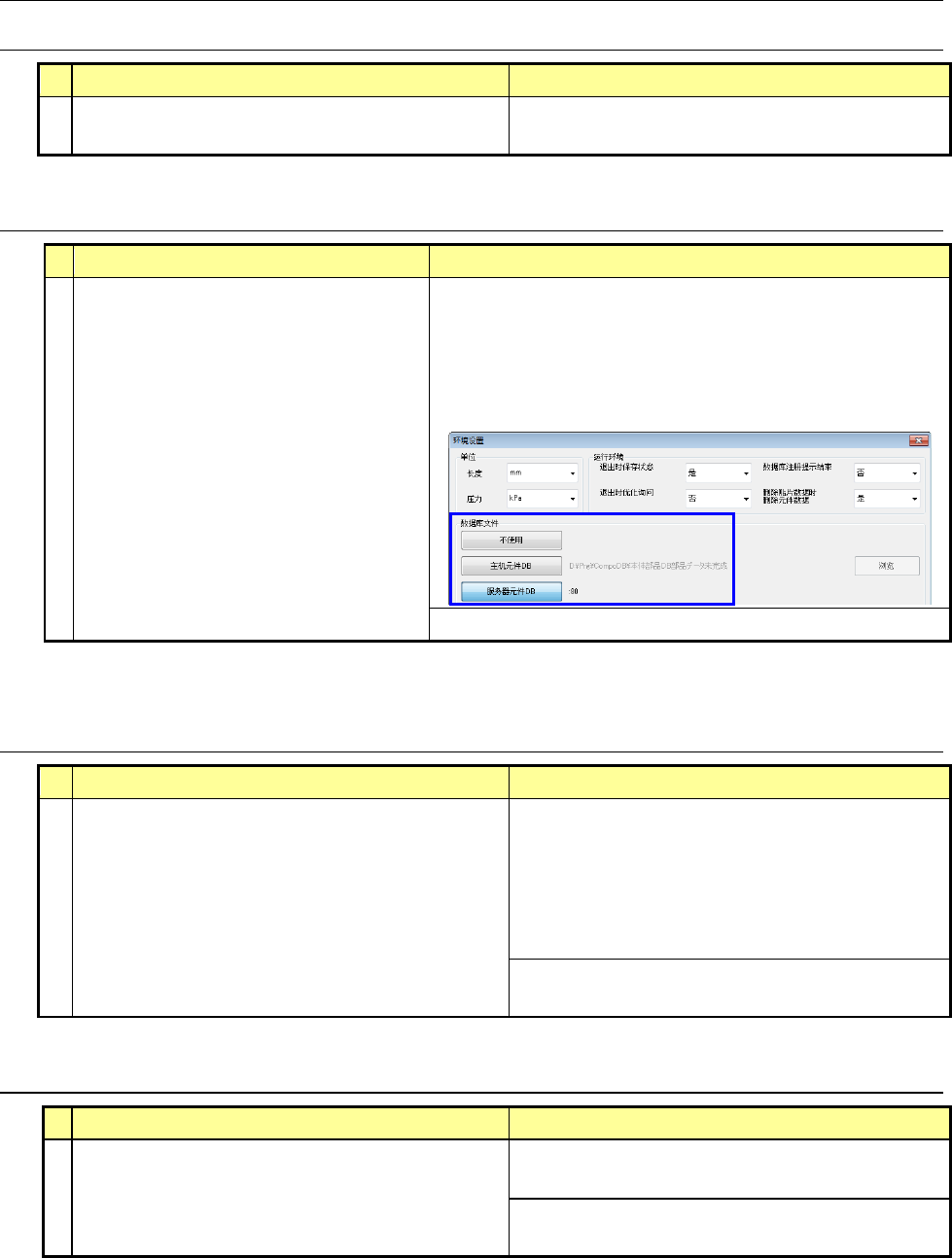

5-2 其它
5-2-1 启动 START/停止 STOP 开关不起作用
原因 处理方法
1
因安全方面措施，开关相反一侧的安全盖打开时，
开关为无效。
关闭开关相反一侧的安全盖。
5-2-2 不能浏览数据库
原因 处理方法
1
在“编辑程序”的“环境设置”中设定
数据库文件不正确。
正确设置“编辑程序”的“文件”/“环境设置”的“数据
库文件”。
此外，请确认“主机元件 DB”
选择。
使用服务器元件 DB 时，要选择“服务器元件 DB”。
(服务器的连接有异常时，会出现错误。)
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-5-5 章』
5-2-3 对已执行过优化的程序再次实施优化后，原设置的送料器配置出现变化。或者想要改变
原有送料器配置，但即使进行优化,也不能优化。
原因 处理方法
1 未正确设定“优化”的“分割选项”/“吸取数
据”。
对“分割选项”的“吸取数据”
进行如下设定，以
实施优化。
·要改变原有送料器的配置时
⇒设定：“全部分配”
·不想改变已有送料器的配置时
⇒设定为“自动分配所有数据”
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-4-1-2
章』
5-2-4 贴片点超出基板(或电路)
原因 处理方法
1
「基板数据」的“基板设计偏移量”或“电路配
置”设定错误。
重新设定“基板设计偏移量”或“电路配置”，以
使从基板原点到贴片坐标进入到基板或电路中。
参 见 『 RS-1/RS-1XL/RS-1R
使用说明书
4-3-3-2,4-3-3-4 章』
