操作手册
3-34
No
件号
品名
个数
单元
更换
日期
(标准)
备注
（年）
30 40189000 NOZZLE_ASSEMBLY_7500_CVS －
贴片头
0.9
无
RFID 日志(RS-1 用)
31 40189001 NOZZLE_ASSEMBLY_7501_CVS － 0.9
无
RFID 日志(RS-1 用)
32 40189002 NOZZLE_ASSEMBLY_7502_CVS － 0.9
无
RFID 日志(RS-1 用)
33 40189003 NOZZLE_ASSEMBLY_7503_CVS － 0.9
无
RFID 日志(RS-1 用)
34 40189004 NOZZLE_ASSEMBLY_7504_CVS － 0.9
无
RFID 日志(RS-1 用)
35 40189005 NOZZLE_ASSEMBLY_7505_CVS － 0.9
无
RFID 日志(RS-1 用)
36 40189006 NOZZLE_ASSEMBLY_7509_CVS － 0.9
无
RFID 日志(RS-1 用)
37 40186979 NOZZLE_ASSEMBLY_7680 － 0.9
无
RFID 日志(RS-1 用)
38 40222517 NOZZLE_ASSEMBLY_7509_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
39 40222518 NOZZLE_ASSEMBLY_7500_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
40 40222519 NOZZLE_ASSEMBLY_7501_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
41 40222520 NOZZLE_ASSEMBLY_7502_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
42 40222521 NOZZLE_ASSEMBLY_7503_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
43 40222522 NOZZLE_ASSEMBLY_7504_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
44 40222523 NOZZLE_ASSEMBLY_7505_RFID － 1
有
RFID 日志(RS-1R 用) ※1
45 40222524 NOZZLE_ASSEMBLY_7506_RFID － 1
有
RFID 日志(RS-1R 用) ※1
46 40222525 NOZZLE_ASSEMBLY_7507_RFID － 1
有
RFID 日志(RS-1R 用) ※1
47 40222526 NOZZLE_ASSEMBLY_7508_RFID － 1
有
RFID 日志(RS-1R 用) ※1
48 40222543 NOZZLE_ASSEMBLY_7500_CVS_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
49 40222544 NOZZLE_ASSEMBLY_7501_CVS_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
50 40222545 NOZZLE_ASSEMBLY_7502_CVS_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
51 40222546 NOZZLE_ASSEMBLY_7503_CVS_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
52 40222547 NOZZLE_ASSEMBLY_7504_CVS_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
53 40222548 NOZZLE_ASSEMBLY_7505_CVS_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
54 40222549 NOZZLE_ASSEMBLY_7509_CVS_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
55 40222542 NOZZLE_ASSEMBLY_7680_RFID － 0.9
有
RFID 日志(RS-1R 用) ※1
56 40223138 STYLUS_PEN 1(2)
触屏笔
-
RS
-1R 用
57 40223139 LONG_KEYHOLDER 1(2)
-
RS
-1R 用
※1 RFID 日志，在各 RFID 阅读器（面向中国、面向日本、面向欧州、面向美国）中共通。
操作手册
3-35
3-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品 名
个数
部位
更换标准
(年)
备 注
1 PF901010000 过滤器零件 1 盖（罩） 1 前后的压力差 0.1MPa
2 PF901006000 过滤器零件 B 1 盖（罩） 1 前后的压力差 0.1MPa
3 EZ175664711
BATTERY PACK
(BS06A-H24/2.5L)
1 电气部分 3
4 40182492 UPPER_EDGE 1 台架 1 切带刀刃
5 40182493 LOWER_EDGE 2 台架 1 切带刀刃
6 40138045 真空泵维护套件 1 泵 0.9
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
3-6 使用润滑油、油
No
件号
品 名
容量
备注
1 MDFRX1001L0 DEFRIX OIL NO1 800ml
2 40032449 6459 GREASE N 400g 使用注油枪
3 40127626 GREASE_GUN
4 40127627 GREASE_GUN_NOZZLE
5 40046643 CG2 GREASE 2.5mg 注射器型
6 40094361 NSL GREASE 80g 使用手持油泵
7 40098975 NSK_HGP 装入小型伸缩容器的单按式安装型
8 40106055 FLEXIBLE NOZZLE 可装入 No.6 注油枪的 XY 滚珠丝杠用
9 EZ764002555 AFF＋400 400g
操作手册
3-36
3-7 定期更换零件更换方法
※仅更换切带器的刀刃非常危险。在更换时，由弊公司服务部门或代理店对应。详情请与窗口部门咨
询。
由于损耗，可能造成以下零件压力降低。
<损耗零件一览>
更换零件组
件号：40138045
检查部位
使用数量
检查内容
检查方法
碗形密封垫圈 2 有无异常磨损、硬化、龟裂等现象 目检
气缸密封圈 2 有无变形、硬化、龟裂等 目检
吸排气阀 2 有无变形、硬化、缺损 目检
O 环 S-67 2 有无变形、磨损、硬化、龟裂等 目检
Head 密封圈 2 有无变形、硬化、龟裂等 目检
检查・更换
3-7-3
手写笔与长挂钩的更换

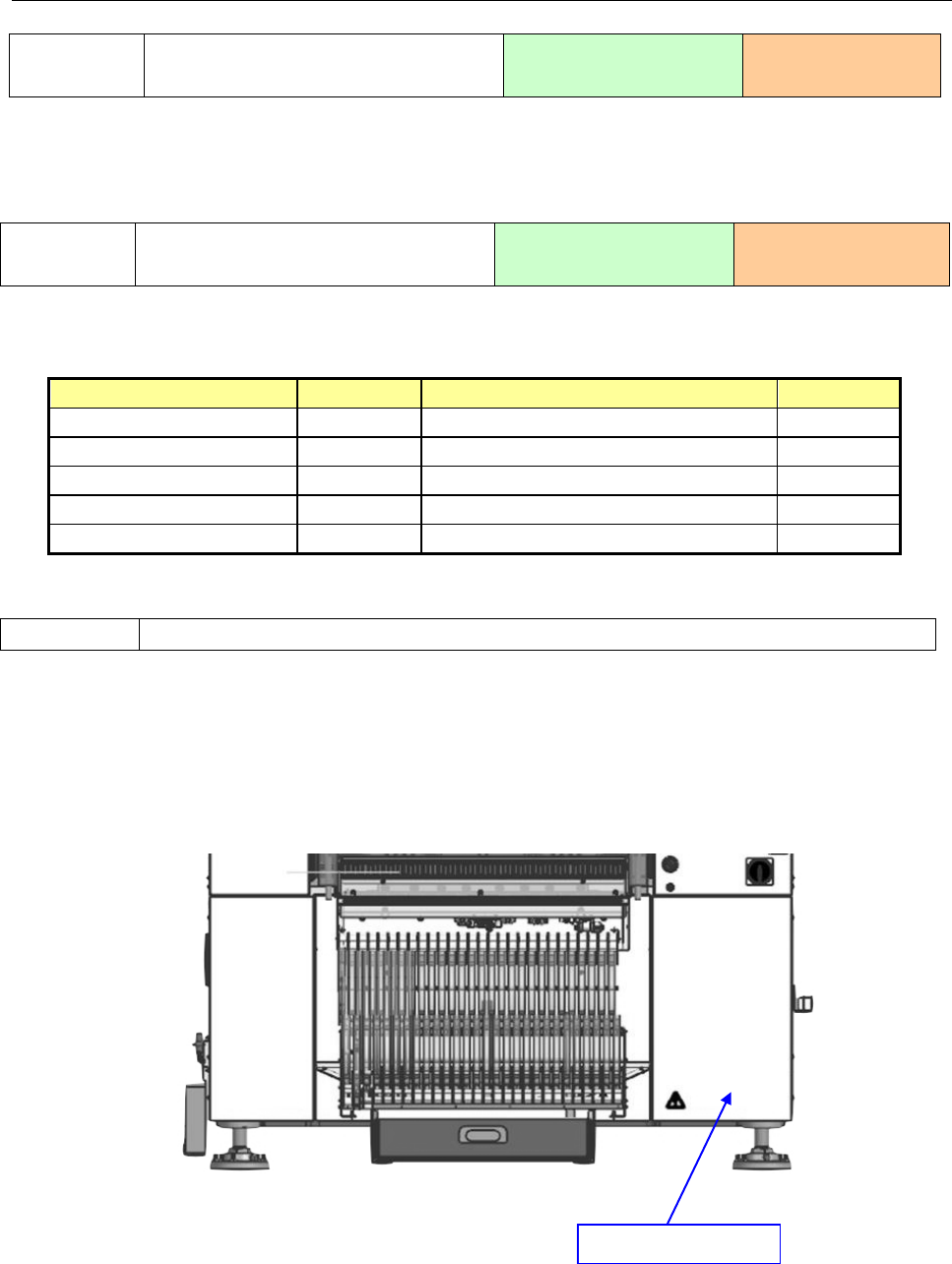

●真空泵的更换准备
1) 确认真空泵没有运转。（刚停止运转后泵内部会很热，请停止后放置 30 分钟左右，确认泵冷却之后再
开始作业。）
2) 请拆下机器主机前侧右下部的安全盖（安全罩）。
检查・更换
3-7-1 切带单元的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
检查・更换
3-7-2 真空泵零件的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
安全盖（螺钉×4）
