操作手册 1-5 1- 3 机械规格 ( 1) 机械尺寸 单位： mm 尺寸 标准基板尺寸 XL 基板尺寸 A （传送长度） 1,50 0 2,109 C （不含 LCD ） 1,810 2,000 H （传 出量） 50 左： 354 右： 220 I （从安全盖 （安全罩）前 面到 基准 侧 基板传 送道 ） 604 604 ※上述尺寸的公差为 ±5m m 。 单位： mm 尺寸 传送高度 900mm 传送高度 950mm B （从…
操作手册
1-4

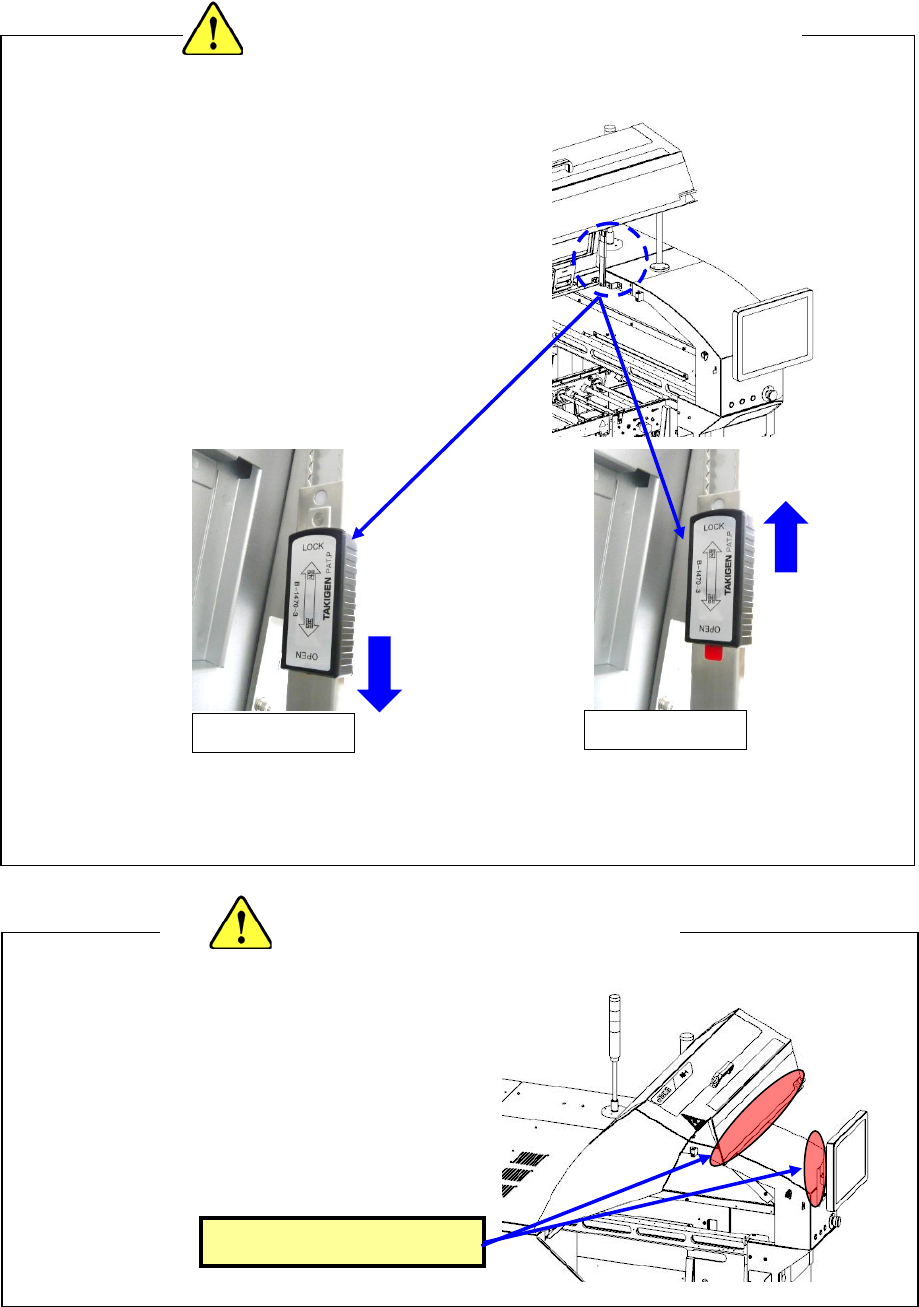

◆ 打开安全盖（安全罩）时，先把盖（罩）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
＜在装置内作业时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
操作手册
1-5
1-3 机械规格
(1) 机械尺寸
单位：mm
尺寸
标准基板尺寸
XL
基板尺寸
A（传送长度）
1,500
2,109
C（不含 LCD）
1,810
2,000
H（传出量）
50
左：
354
右：
220
I （从安全盖（安全罩）前面到基准侧基板传送道）
604
604
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
B（从地面至传送带上面） 900 950
E（从地面到安全盖（安全罩）上面） 1,440 1,490
G（从地面到信号灯上面） 1,905 1,955
(2) 主机重量
标准基板尺寸：1,700Kg、 XL基板尺寸：1,850Kg
不含选项类
A
B
C
E
G
I
H
H
操作手册
1-6
1-4 基本操作
1-4-1 画面构成示例
(1) 桌面画面
画面构成要素及功能概要
要素
功能概要
①应用程序区域
显示各应用程序的画面
②操作区域
可调出桌面画面、以及各应用程序中使用的命令。
可调出可在各应用程序中执行的有代表性的功能。
有切换显示语言等功能。
也显示生产程序名以及时间等。
③信息区域
显示简易不同步事项、维护信息。
切换选项卡可显示维护菜单、应用程序快捷方式菜单、软键盘。
1. 当使用英文版之外的操作系统（日文或中文操作系统），用语言切换功能显示英文画面时，画面的一
部分或整个画面有可能不显示英文，而显示操作系统使用的语言。
<画面中有一部分不显示英文的例子>
文件管理、系统菜单
2. 当基板 ID、元件名称、元件注释等可用日文（中文）设置的数据用日文（中文）设置时，切换使用
语言功能后，可能无法正确显示英文画面，敬请注意。
注意
①应用程序区域
③信息区域
②操作区域
