操作手册 1-4 ◆ 打开安全 盖（安全罩）时 ，先把盖（罩） 子推上去， 再把锁杆向 箭头 （ LOC K ）方 向推， 锁好。 确认 上了锁之后， 再放 开手。 ﹡没有上好 锁就松手时， 安全盖（安 全罩）有落下来的 危险。 ◆ 要关安全盖（安全 罩）时，要先解开 锁，再关闭 。 把安全盖（安全罩） 向上提， 再把锁杆向 O PEN 方向推，解锁。 （请注意，解锁时 要防止安全盖（安 全罩）落下来 受伤。 ） ﹡不要在安 全盖（安全…
操作手册
1-3
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
⑫
⑩
⑪
⑩

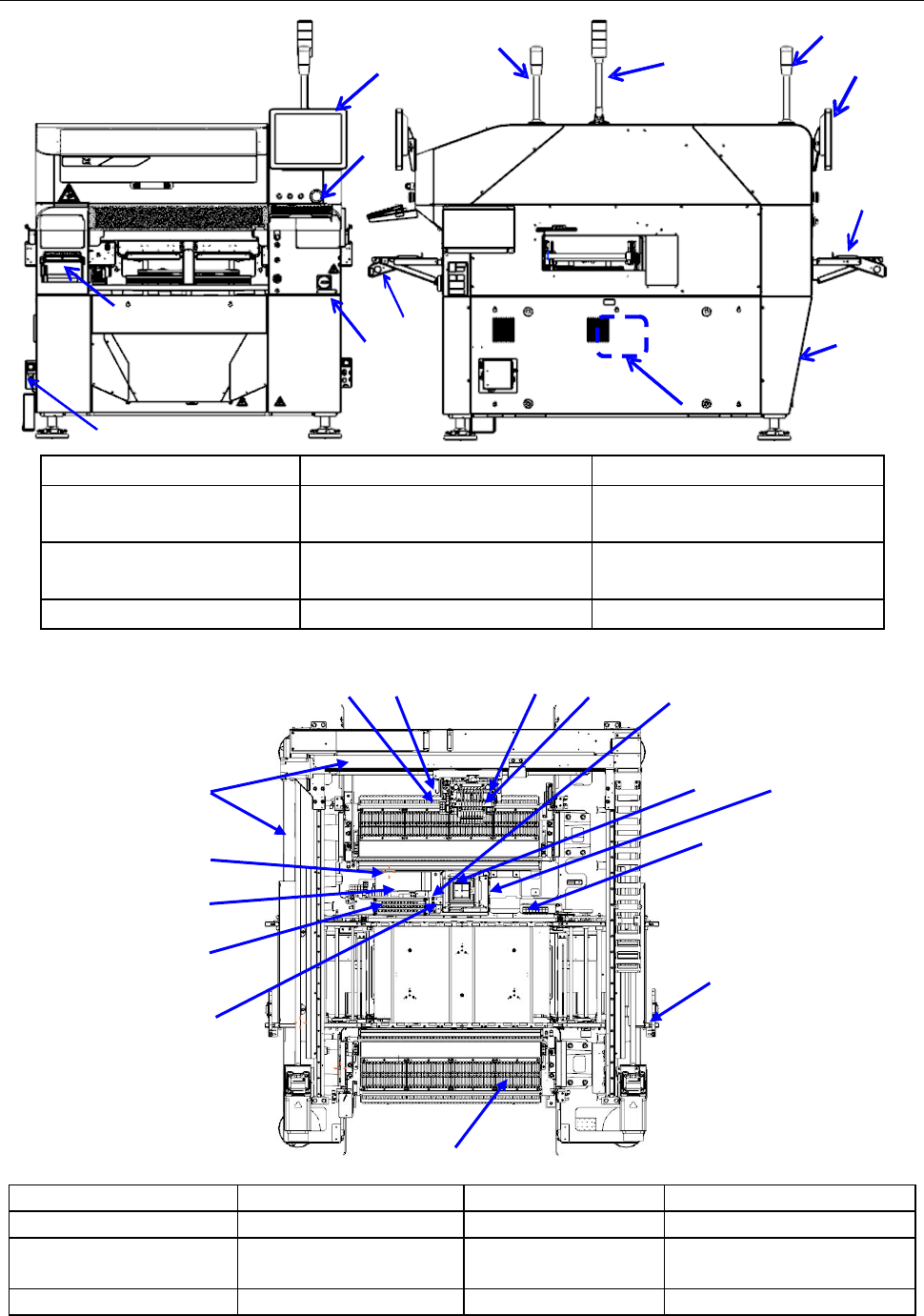

1-2 本装置的构成
①ATC 单元 ⑤基板传送单元 ⑨CAL 块单元 ⑬负载控制单元(OP)
②LNC120 Head 单元 ⑥VCS 单元 ⑩供料器台架单元 ⑭共面性单元(OP)
③Head 单元
8 贴片头
⑦X-Y 单元 ⑪HMS 单元 ⑮吸嘴 RFID 阅读器(OP)
④OCC 单元(L) ⑧CVS 单元(OP) ⑫废弃盒
①前侧液晶监视器 ⑤迷你信号灯(选购项) ⑨后侧液晶监视器
②操作面板 ⑥
空气调节器（护盖（罩）内侧）
⑩前部编带套件单元
※Rev.D 以后
③电源开关 ⑦真空泵（装置内左侧） ⑪后部编带套件单元
（选购项） ※Rev.D 以后
④信号灯 ⑧漏电断路器（后部-右侧）
⑫键盘(OP)
①
②
③
④
⑤
⑦
⑥
⑨
⑩
⑪
⑧
⑫
⑬
⑭
⑮
操作手册
1-4
◆ 打开安全盖（安全罩）时，先把盖（罩）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
＜在装置内作业时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
操作手册
1-5
1-3 机械规格
(1) 机械尺寸
单位：mm
尺寸
标准基板尺寸
XL
基板尺寸
A（传送长度）
1,500
2,109
C（不含 LCD）
1,810
2,000
H（传出量）
50
左：
354
右：
220
I （从安全盖（安全罩）前面到基准侧基板传送道）
604
604
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
B（从地面至传送带上面） 900 950
E（从地面到安全盖（安全罩）上面） 1,440 1,490
G（从地面到信号灯上面） 1,905 1,955
(2) 主机重量
标准基板尺寸：1,700Kg、 XL基板尺寸：1,850Kg
不含选项类
A
B
C
E
G
I
H
H
