操作手册 3- 41 真空泵分解图 No. 名称 No. 名称 1 内六角螺栓（ M6×95 ） 8 根 10 气缸密封圈 2 泵头盖 1 11 气缸 3 连接管 12 内六角螺栓（ M8×20 ） 4 Ｏ环 P-10 13 碗型密封圈压板 5 泵头盖 2 14 碗型密封圈 6 密封圈 15 连杆 7 阀挡板 8 吸排气阀 9 气缸板
操作手册
3-40
●更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)关闭。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓
(M8×20)
碗型密封圈
操作手册
3-41

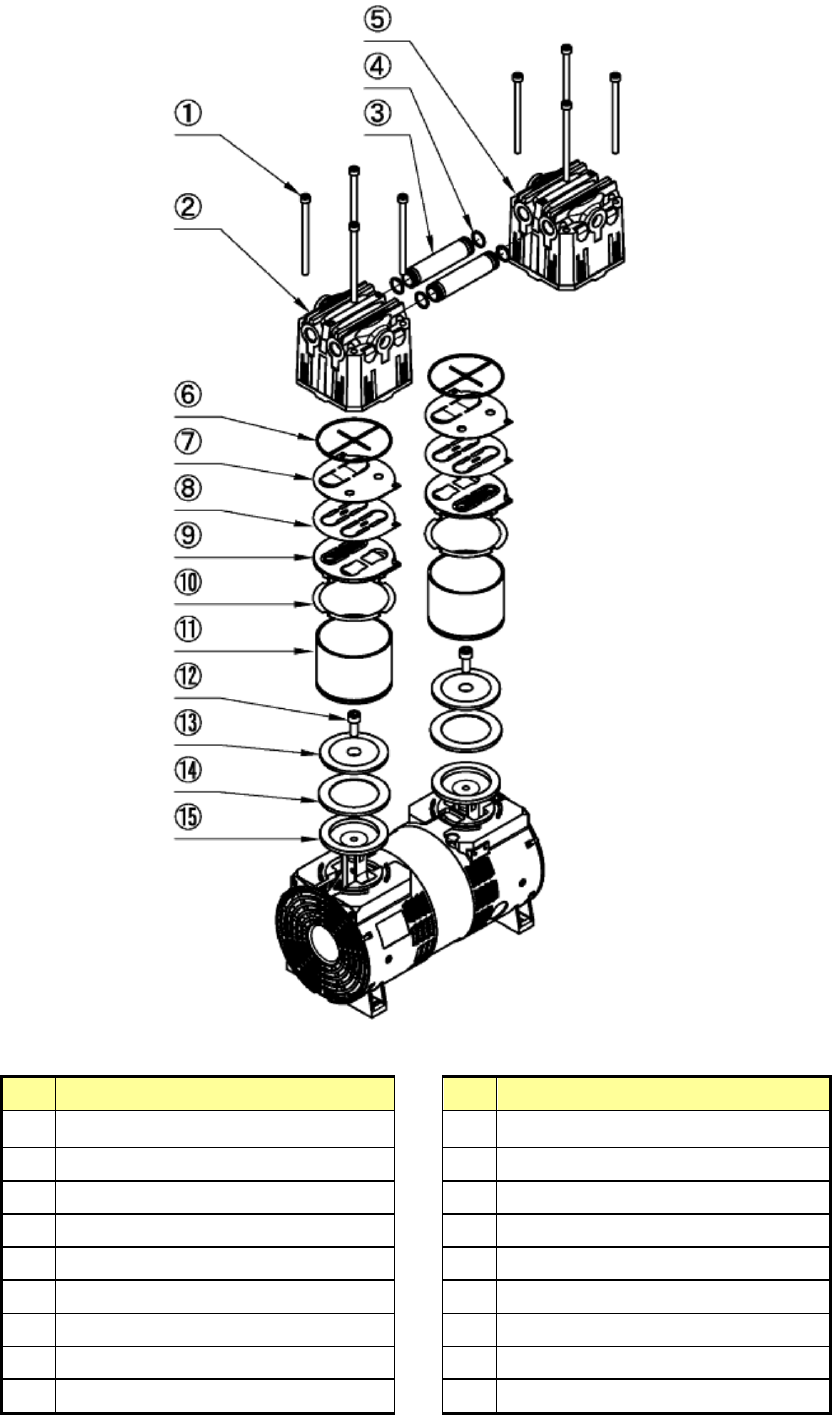

真空泵分解图
No.
名称
No.
名称
1 内六角螺栓（M6×95）8 根 10
气缸密封圈
2 泵头盖 1 11 气缸
3 连接管 12 内六角螺栓（M8×20）
4 Ｏ环 P-10 13 碗型密封圈压板
5 泵头盖 2 14 碗型密封圈
6 密封圈 15 连杆
7 阀挡板
8 吸排气阀
9 气缸板
操作手册
3-42
●手写笔与长挂钩的更换
1) 从悬挂孔上取下长挂钩。
2) 从长挂钩的环上取下手写笔，更换为新的手写笔或者长挂钩。
3) 在悬挂孔上安装长挂钩。
4) 对选购项的背面显示器，仅悬挂孔的位置不同，手写笔与长挂钩均相同。
悬挂孔
环
手写笔
