操作手册 3-8 1) 通过手动控制开动传 送马达，检查滑轮 旋转是否顺畅 。 2) 若旋转不顺畅、或不 旋转时，请更换滑 轮。 1) 请抬起锁定手柄，在看得见 ■ 标记（锁定）的状态下 ，确认护罩能否保持。在确认中，请注意不要令 安全盖（安全罩）落 下，以免造成伤害 。 垃圾箱存满后，请废 弃积存的残料带。 检查项目 3-1- 7 传送滑轮 实施频度 ： 每周 检查内容 检查传送滑轮的动作 检查项目 3-1- 8 支撑板 实施频度 ：…
操作手册
3-7

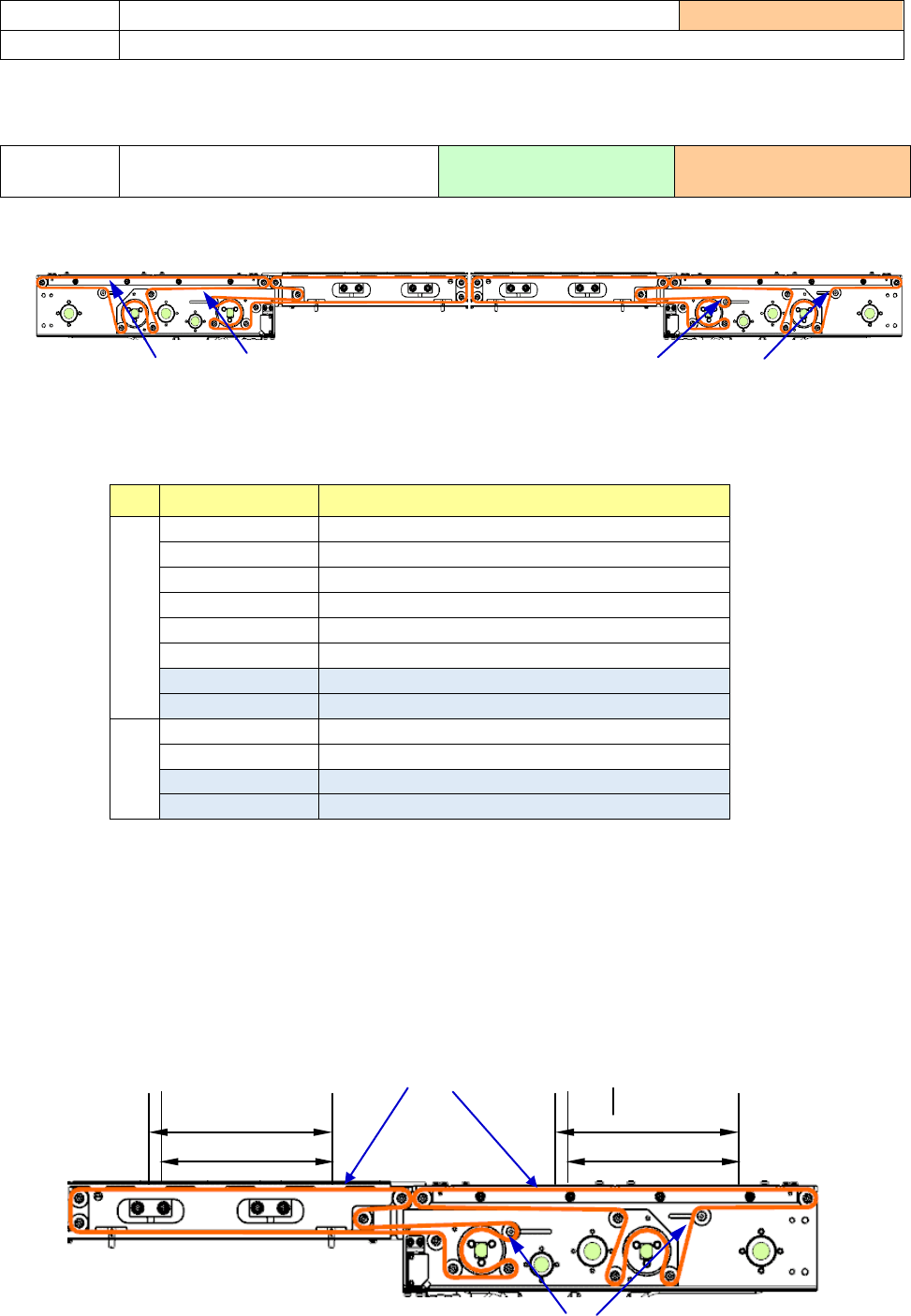

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2）请从传送滑轮上拆下传送带，更换以下件号的传送带。
件号 品名
A
40183028 CONVEYOR_BELT_S
40188357 CONVEYOR_BELT_S_ESD (OP)
40186617 CONVEYOR_BELT_S_150 (OP)
40186618 CONVEYOR_BELT_S_250 (OP)
40188359 CONVEYOR_BELT_S_150_ESD (OP)
40188360 CONVEYOR_BELT_S_250_ESD (OP)
40113952 CONVEYOR_BELT_C_M (XL用)
40215581 CONVEYOR_BELT_S_XL_ESD (XL用OP)
B
40183030 CONVEYOR_BELT_C
40188358 CONVEYOR_BELT_C_ESD (OP)
40073709 CONVEYOR_BELT_150 (XL用)
40215582 CONVEYOR_BELT_C_XL_ESD (XL用OP)
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔”在传送带上平坦部分间距200mm处，做2处标
记。
② 按照与1)相反的步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意工作台部分，不要因传送带张力加大而使传送带轨道S上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
3-1-6
传送带 实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
传送带
传送滑轮
201mm
20
0mm
201mm
20
0mm
A
A B
B
操作手册
3-8

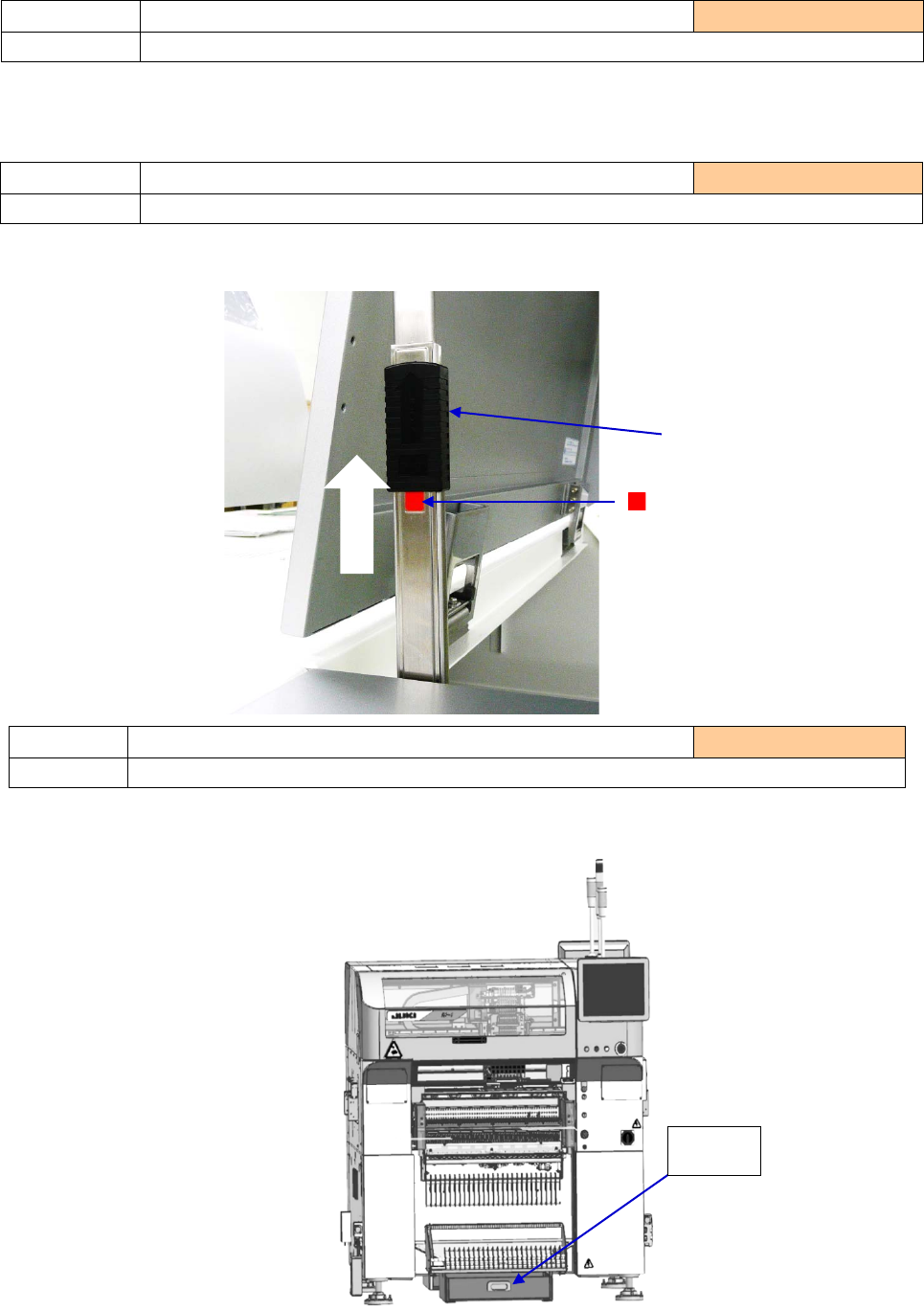

1) 通过手动控制开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 请抬起锁定手柄，在看得见■标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不要令
安全盖（安全罩）落下，以免造成伤害。
垃圾箱存满后，请废弃积存的残料带。
检查项目
3-1-7
传送滑轮 实施频度 ： 每周
检查内容 检查传送滑轮的动作
检查项目
3-1-8
支撑板 实施频度 ：每周
检查内容 检查支撑板的状态
检查・更换
3-1-9
垃圾箱 实施频度 ： 每天
检查内容 废弃残料带
锁定手柄
标记
锁
定
垃圾箱
操作手册
3-9

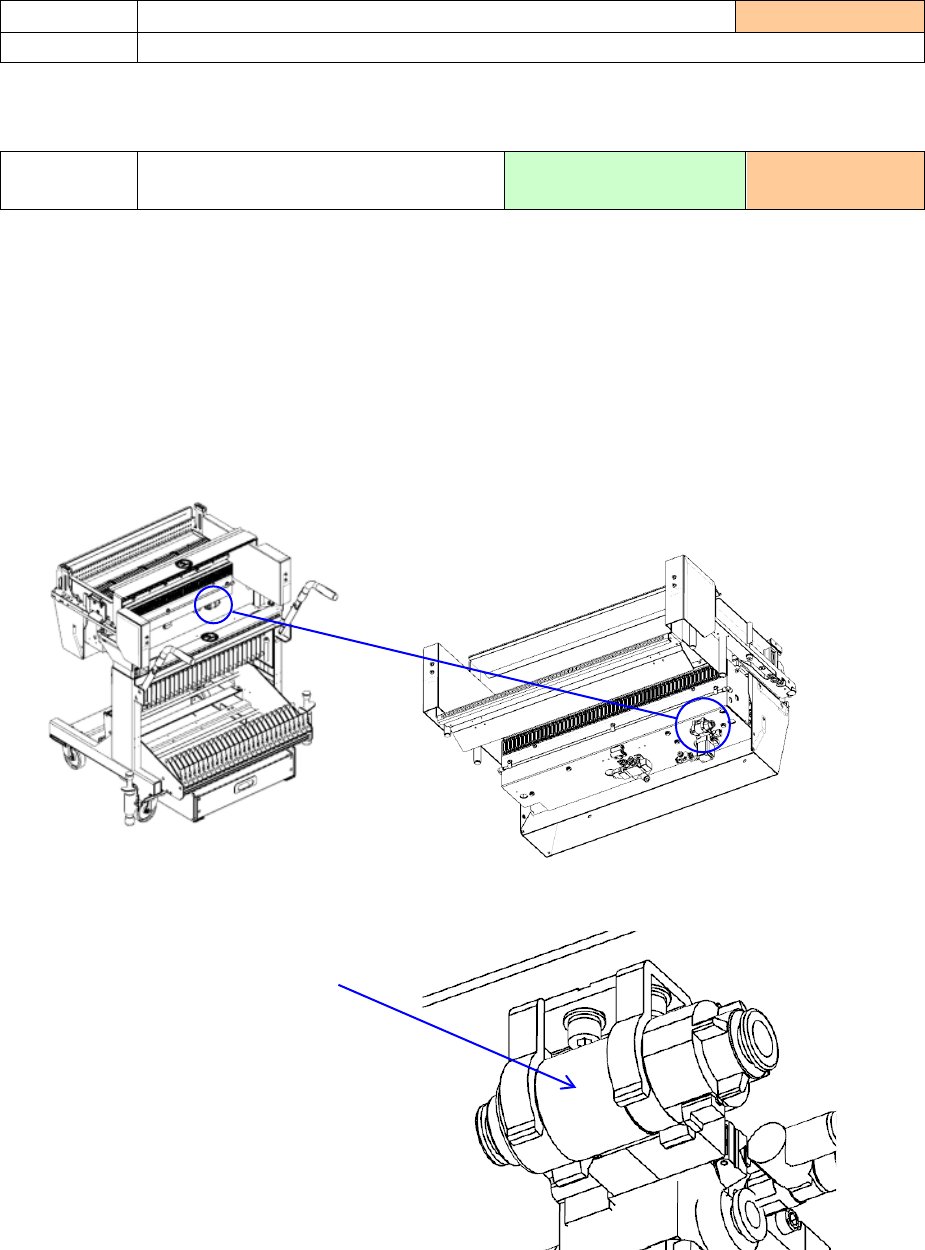

1） 请目视确认统一更换台车处的空气过滤器是否有污物、异物混入。
2） 有污物时，请更换过滤器。有异物混入时，请清除异物。
3） 有污物时，请更换新过滤器。
4） 拔下连接在空气过滤器的空气软管，卸下过滤器盒。
5） 从过滤器盒卸下过滤器并进行更换。
※滑动过滤器盒单侧防螺丝帽旋转的固定件，解除锁定，使螺丝帽旋转 90°以上。
检查项目
3-1-10
空气过滤器（统一更换台车）
实施频度 ： 毎月
检查内容 确认空气过滤器是否有污物、异物混入
更换 统一更换台车空气过滤器的更换 使用工具 ： -
更换标准：
6 个月
过滤器盒
