操作手册
5-7

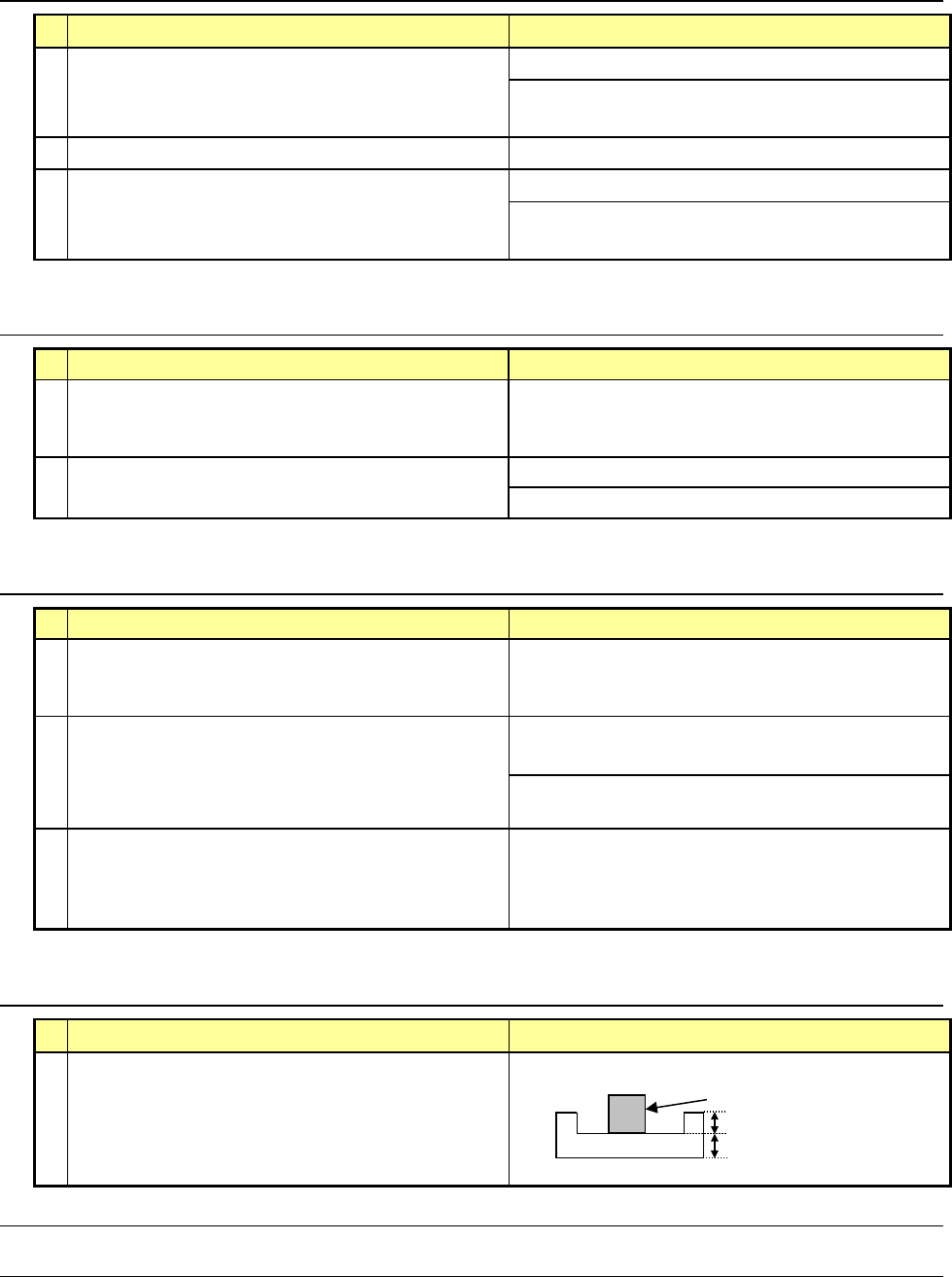

5-2-5 无法测定元件
原因 处理方法
1 元件的纵横尺寸颠倒
输入长宽尺寸时，应考虑符合元件供应角度要求。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2-3
章』
2 激光表面脏污。 清扫激光表面。
3 吸嘴选择错误。 重新选择吸嘴。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2-3
章』
5-2-6 不能吸取 MTS/DTS/托盘支座供应的元件
原因 处理方法
1 「元件数据」的“元件高度”设定错误。 元件高度中输入从吸嘴吸取面到元件下底面(含引
脚)为止的尺寸。
正确设置输入托盘厚度、托盘深度。
3 吸嘴、吸取点选择错误。 设置可稳定吸取的吸嘴、吸取点。
5-2-7 不能同时吸取
原因 处理方法
1 由于已对「吸取数据」的吸取坐标(X，Y)
进行示教，
因此，吸取坐标的元件间尺寸已超出了可同时吸取
的范围。
使用电动供料器时，通过校正 Y 方向的间距，可校
正吸取位置，防止引起同时吸取崩溃。
2
正在进行吸取位置校正确认。这时，由于吸取坐标
在生产过程中自动校正，有时元件之间的尺寸会超
出可吸取的范围。
在「元件数据」的“吸取条件”中，将“吸取位置
校正”设定为“不执行”。
参见『RS-1/RS-1XL/RS-1R 使用说明书 4-3-5-2 章
(4)』
3 0402 元件 为了仅对 0402 元件吸取时进行稳定的吸取操作，
不要进行同时吸取，必须按顺序进行吸取。因此要
将 0402 元件专用的 509 吸嘴的同时吸取范围设置
为 0mm。
5-2-8 如果是连接器的情况下，定心时元件碰到激光单元
原因 处理方法
1 「元件数据」的“吸取深度”设定错误。 “吸取深度”应输
入从元件上面到吸嘴下面的距离。
5-3 图像错误详细情况
5-3-1 VCS 监视器图像错误的表示
对标记、元件进行识别中发生错误时，在图像监视器里，显示其识别错误内容和详细代码。详细代码
是以 ASCII 字符串来输出，句子分隔符是以空格、下划线'＿'、改行符来组成。
ノズル
吸着深さ
部品高さ
吸嘴
吸取深度
元件高度
操作手册
5-8
5-3-2 标记识别错误的情况
错误显示：【RES M N Type Index ErrCode ……】
例： ID"0"的 BOC 标记接触于检测框。
【RES 1 1 BO 0 2】
＜ 的说明＞
M ：同时识别的个数
N ：同时识别的阶段号码
Type ：标记类型(BO：基板标记 ICM：IC 标记 SAC：送料器台架标记)
Index ：标记的识别号码
错误
代码
……
’
错误内容 推定错误原因
1 －
没有标记
・在没有标记的位置上识别时发生。
・照明没有被点亮时发生。
2 －
标记接触于检测框。
・标记一部分接触于标记检测范围外部时发
生。
4 Corr
标记的类似度太低。 ・标记很脏时发生。
5 －
硬件异常等图像装置内部错误。
・图像硬件发生故障。
Corr: 检测错误的类似度(0～999)
※用户定义模板的识别错误、详细信息与标记相同。
操作手册
5-9
5-3-3 标准引脚元件识别错误的情况
错误显示：【RES M N Type Index ErrCode ……】
例：ID"0"的 QFP 的上边的第 10 位的引脚弯曲是 27.5％。
【RES 1 1 QFP 0 1 0 10 27.5】
＜ 的说明＞
M：同时识别的个数
N：同时识别的阶段号码
Type：元件类型(QFP、SOP、PLCC、SCTI、SCTB、SCTO、CON、CON2、SOJ、ZCON、HSOP、QFN、SODIMM)
Index：元件的识别号码
错误
代码
……’ 错误内容 推定错误原因
1 Side Pos
Bend
引脚弯曲。 ・引脚受到损坏发生弯曲。
2 Side Num
引脚不足。 ・
设置的引脚数量多于实际的引脚数量。
・ 因引脚被弄脏等原因，有不能正常检测的引脚。
・
因引脚没有光泽，所以不能正常检测。
3 Side Pos
引脚长度异常。
・
因引脚折弯等原因，引起尖端位置不整齐（与其它引脚相比）。
・插头型元件的引脚两端上有类似于引脚的金属类东西时，没有
把这些金属类东西彻底排除的话就发生此错误。
・插头本体等有类似于引脚的东西存在时，把这些东西没能排除
时发生。
・因吸嘴损坏、弄脏等不明物的反射重叠在引脚的尖端，使引脚
映照得显得更长时发生。
4 Side
没有检测到引脚。 ・因 VCS 的污垢等原因，不能正确设置检测引脚的 window
时发生。
・图像数据的设置错误（引脚间距有很大的差异）。
・被映照得引脚太短（在标准视野中映照的引脚 0.3mm 以下时，
发生频度高）。
5 Side Num
剩下的引脚只有几
根。
・
引脚几乎都被弄脏等原因，不能检测时发生。
・
引脚几乎都没有光泽，所以不能正常检测时发生。
6 Side Num
引脚过多。 ・设置的引脚数量少于实际的引脚数量。
・插头型元件的引脚两端上有类似于引脚的金属类东西时，没有
把这些金属类东西彻底排除的话就发生此错误。
7 Side
引脚间距异常。 ・图像数据设置有错（引脚间距）。
8 -
没有元件。
・
元件吸取错误。
・
照明没有被点亮时发生。
6
元件异常。
・引脚识别重试被设置时，因引脚被弄脏或吸取异常，不能正常
检测引脚时发生。
7
QFN 角部检查错误。
・
检测不到 QFN 的角部。
・
不能正常检测 QFN 的电极，也不能确定角部位值时发生。
8
QFN 类型错误。 ・
QFN 的类型不同。
9 Side Num 引脚太少。 ・标准视野间距为 0.4mm、高视野（高分辨率摄像机）间距为 0.3mm
元件的引脚没有光泽时发生。
Side: 检测到错误的边(0:上边 1:下边 2:左边 3:右边
)
Pos: 检测到错误的引脚号(1～)
Num: 检测到的引脚数量
Bend: 对引脚间距的引脚弯曲率(%)
