操作手册 1-6 1- 4 基本操作 1-4- 1 画面构成示例 (1) 桌面 画面 画面构成要素及功能 概要 要素 功能概要 ①应用程序区域 显示各应用程序的画 面 ②操作区域 可调出桌面画面、以 及各应用程序中使 用的命令。 可调出可在各应用程 序中执行的有代表 性的功能。 有切换显示语言等功 能。 也显示生产程序名以 及时间等。 ③信息区域 显示简易不同步事项 、维护信息。 切换选项卡可显示维 护菜单、应用程序 快捷方式菜单 、软…
操作手册
1-5
1-3 机械规格

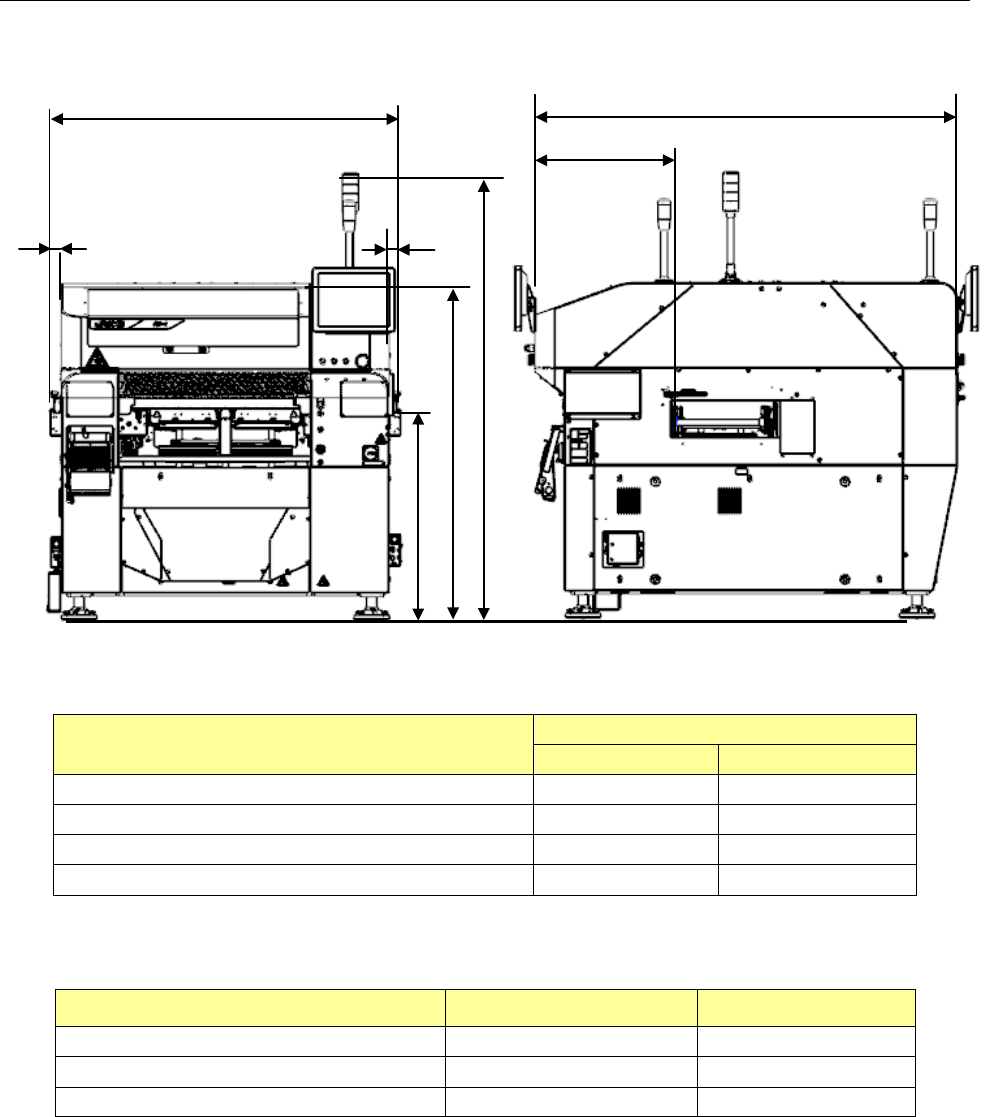

(1) 机械尺寸
单位：mm
尺寸
标准基板尺寸
XL
基板尺寸
A（传送长度）
1,500
2,109
C（不含 LCD）
1,810
2,000
H（传出量）
50
左：
354
右：
220
I （从安全盖（安全罩）前面到基准侧基板传送道）
604
604
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
B（从地面至传送带上面） 900 950
E（从地面到安全盖（安全罩）上面） 1,440 1,490
G（从地面到信号灯上面） 1,905 1,955
(2) 主机重量
标准基板尺寸：1,700Kg、 XL基板尺寸：1,850Kg
不含选项类
A
B
C
E
G
I
H
H
操作手册
1-6
1-4 基本操作

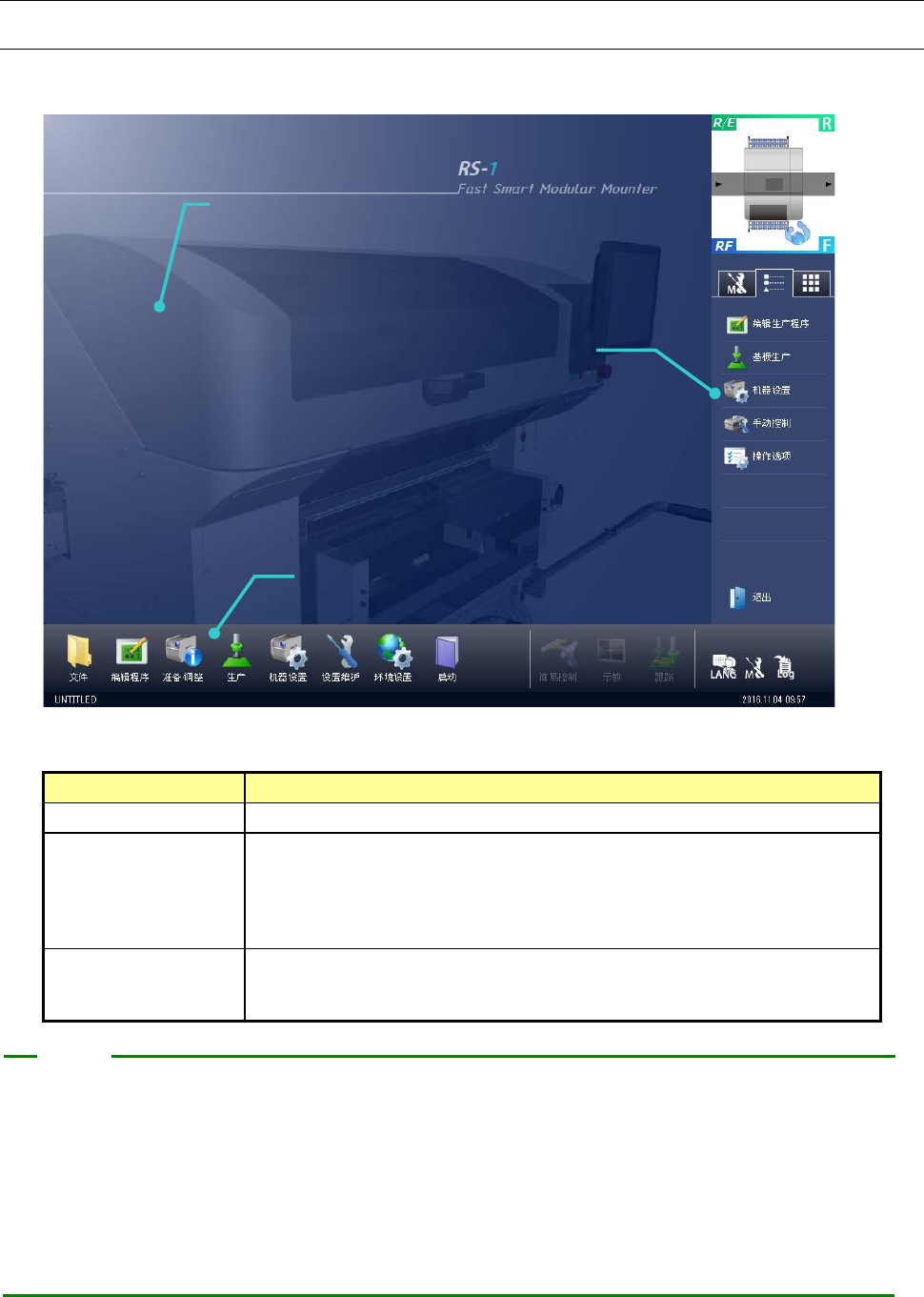

1-4-1 画面构成示例
(1) 桌面画面
画面构成要素及功能概要
要素
功能概要
①应用程序区域
显示各应用程序的画面
②操作区域
可调出桌面画面、以及各应用程序中使用的命令。
可调出可在各应用程序中执行的有代表性的功能。
有切换显示语言等功能。
也显示生产程序名以及时间等。
③信息区域
显示简易不同步事项、维护信息。
切换选项卡可显示维护菜单、应用程序快捷方式菜单、软键盘。
1. 当使用英文版之外的操作系统（日文或中文操作系统），用语言切换功能显示英文画面时，画面的一
部分或整个画面有可能不显示英文，而显示操作系统使用的语言。
<画面中有一部分不显示英文的例子>
文件管理、系统菜单
2. 当基板 ID、元件名称、元件注释等可用日文（中文）设置的数据用日文（中文）设置时，切换使用
语言功能后，可能无法正确显示英文画面，敬请注意。
注意
①应用程序区域
③信息区域
②操作区域
操作手册
1-7
1-4-2 显示装置及输入装置

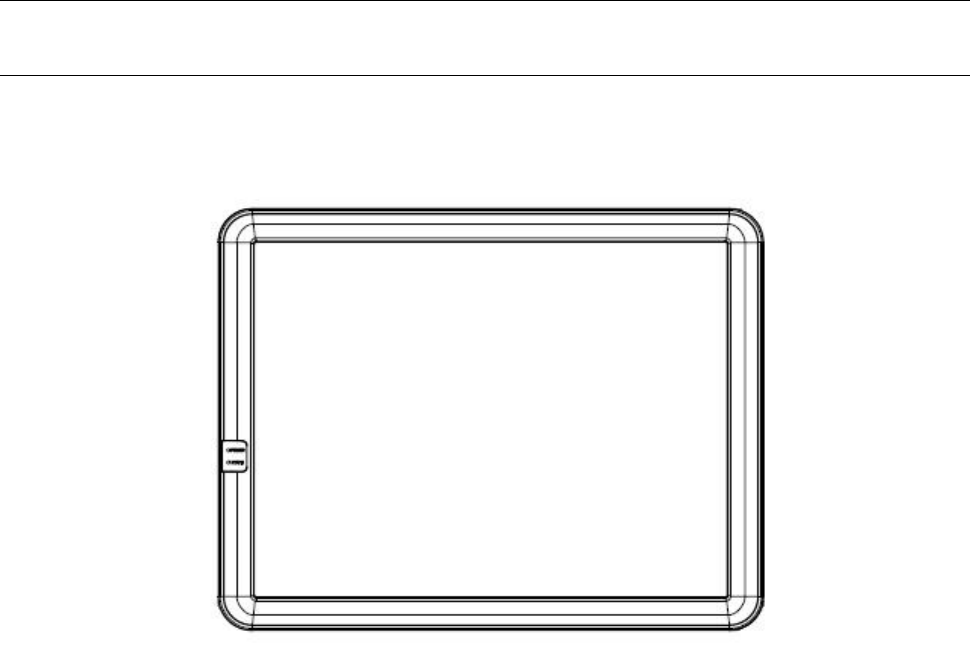

1-4-2-1 显示装置（触摸屏）
本机的显示装置为带触摸屏操作功能的彩色液晶显示器。（标准装备 XGA 1024×768 像素）
后侧的显示器为选购项。
