操作手册
3-3
各部分的检查
1）触摸画面右上部，确认使用气压为 500±50kPa。
2）若压力值不在上述范围内，请检查工厂内是否有空气泄漏。如果没有异常，请按「调整方法」重新调
整压力。
3) 请倒干净排水管连接的瓶里存的水、油。
1) 打开旋钮①。
2) 向下拉「调节器旋钮②」，旋转旋钮，把使用的空气压力调整为 0.5MPa。
检查项目
3-1-1
气压、排水瓶 实施频度 ：每天
检查内容 确认初压，检查排水
调整方法 调整初压
瓶内存了水、油，请倒干净。
打开状态
关闭状态
①
②
操作手册
3-4
更换间隔
：每2年更换1次。或压力下降达到约0.1MPa（1kgf／cm
2
）时。
更换方法
1）请关闭指状阀的旋纽。
2）请一面把滑动部向下降，一面将本体向左右某方向旋转 45 度，朝下拉出。
将固定过滤器零件 B 的树脂零件向左旋转，拆卸过滤器零件 B。将过滤器零件 A 本身向左旋转后拆下
过滤器零件 A。
3）安装时，请按照相反的步骤进行操作。
注意
在开始作业前，请关闭指状阀的旋纽。
1) 請確認待機狀態的最大负压表示，達到-88kPa。
2) 真空泵规格待机状态的负压显示(max)比-88kPa 更低时，需要更换消耗零件。
请按照「3-7-2 真空泵零件的更换」进行消耗零件的检查、更换。
检查･更换 更换过滤器零件 更换标准 ：1 年
检查项目
3-1-2
真空压力 实施频度 ：每天
检查内容 确认真空压力
打开状态
关闭状态
过滤器零件 A
PF901010000
过滤器零件 B
PF901006000
树脂零件
滑动部
-88.317
操作手册
3-5
1) 请确认没有漏气。
1）接通主机的电源后，请选择「手动控制」项目，检查下列各项目的动作状况。
① 基板挡块部
② ATC 单元
手动控制
『RS-1/RS-1XL/RS-1R 使用说明书』「第 9 章 手动控制」
此功能用于确认各项动作、检查传感器的开／关。
检查项目

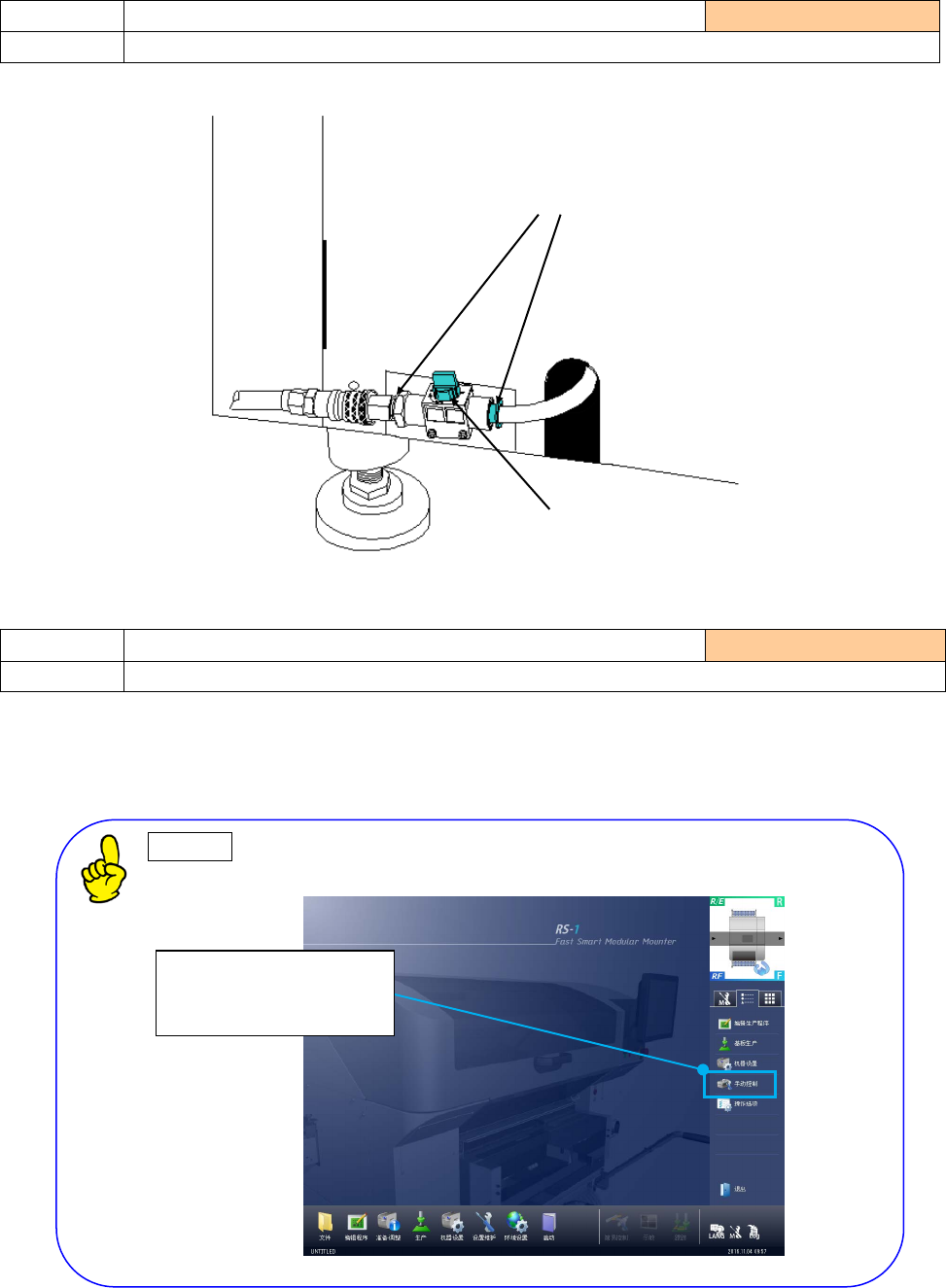

3-1-3
管道及接头 实施频度 ：每周
检查内容 检查气压管道部分是否漏气
检查项目
3-1-4
各单元气缸 实施频度 ：每周
检查内容 检查各气缸的动作
＜左侧内侧＞
检查漏气
指状阀
选择功能栏的「手动控
制」启动功能。
