操作手册 3-3 各部分的 检查 1 ）触摸画面右上部， 确认使用气压为 500±50kP a 。 2 ）若压力值不在上述范围内，请检查工 厂内是否有 空气泄漏。如果没有异常，请按「调整方法 」重新调 整压力。 3) 请倒干净排水管连 接的瓶里存的水、 油。 1) 打开旋钮①。 2) 向下拉「调节器旋 钮②」 ，旋转旋钮 ，把使用的空气压力调整 为 0.5MPa 。 检查项目 3-1- 1 气压、排水瓶 实施频度 ：每天 检查内容 确认…
操作手册
3-2
（2）清扫
清扫部位
处理确认方法
清扫频率
每天
每周
每月
每2个月
每6个月
X、Y 轴直动单元 除去灰尘、异物
○
各传送传感器 除去灰尘、异物
○
CAL 块 除去灰尘、异物
○
激光校准传感器 清扫传感器窗的脏污
○
HMS 清扫传感器窗的脏污
○
吸嘴 清扫吸嘴
○
吸嘴外圈 清扫吸嘴外圈及内部
○
ATC 单元 除去灰尘、异物
○
统一更换台车 除去灰尘、异物
○
台架升降机 除去灰尘、异物
○
OCC(偏光滤光片) 除去灰尘、异物
○
VCS 单元 清扫上面的脏污
○
风扇马达过滤器 除去灰尘、异物
○
切带刀刃 除去灰尘、异物
○
负载控制单元(选购项) 除去灰尘、异物
○
CVS(选购项) 除去灰尘、异物
○
共面性传感器(选购项) 清扫传感器窗的脏污
○
1 年＝6,600 小时
（3）加油
加油项目
处理确认方法
加油频率
每天
每周
每月
每2个月
每6个月
X、Y 轴直动单元轨道
活
动
是
否
平
滑
6459 润滑油 N ○
X、Y 轴滚珠丝杠 NSL 润滑油 ○
传送螺杆
(
轴) 6459 润滑油 N ○
传送导轴 6459 润滑油 N ○
驱动轴 6459 润滑油 N ○
滚珠丝杠(Head 部) CG2 润滑油 ○
花键轴(Head 部) CG2 润滑油 ○
支撑台 6459 润滑油 N ○
统一更换台车 6459 润滑油 N ○
台架升降机 6459 润滑油 N ○
吸嘴 油 清扫后
吸嘴外圈 6459 润滑油 N,油 ○
传送停止挡块（长孔链环机
构部）
6459 润滑油 N ○
1 年＝6,600 小时
危险
1. 加油脂时，请使用附带的油脂类，除 JUKI 指定的产品外，请勿使用其他的油
脂类产品。
2. 请使用指定的润滑油进行恰当的注油。如果用错润滑油，会引起运行故障。
3. NEW DEFLEX OILNo1：第 4 类第 3 石油类
润滑油(6459 润滑油 N)：消防法规定为非危险物
润滑油(NSL 润滑油 N)：消防法规定为非危险物
润滑油(CG2 润滑油)：消防法规定为非危险物
润滑油(AFC+400)：消防法规定为非危险物

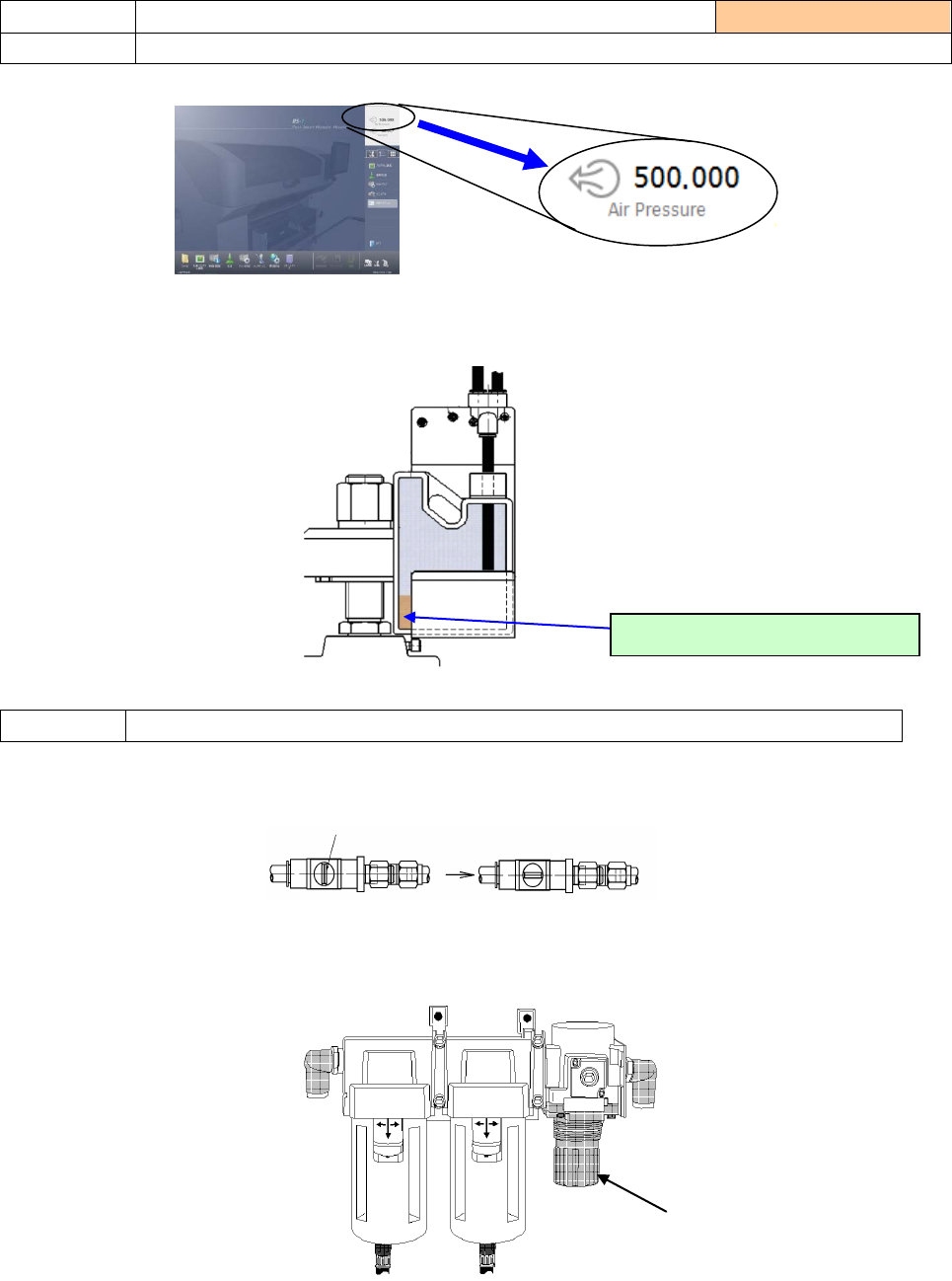

操作手册
3-3
各部分的检查
1）触摸画面右上部，确认使用气压为 500±50kPa。
2）若压力值不在上述范围内，请检查工厂内是否有空气泄漏。如果没有异常，请按「调整方法」重新调
整压力。
3) 请倒干净排水管连接的瓶里存的水、油。
1) 打开旋钮①。
2) 向下拉「调节器旋钮②」，旋转旋钮，把使用的空气压力调整为 0.5MPa。
检查项目
3-1-1
气压、排水瓶 实施频度 ：每天
检查内容 确认初压，检查排水
调整方法 调整初压
瓶内存了水、油，请倒干净。
打开状态
关闭状态
①
②

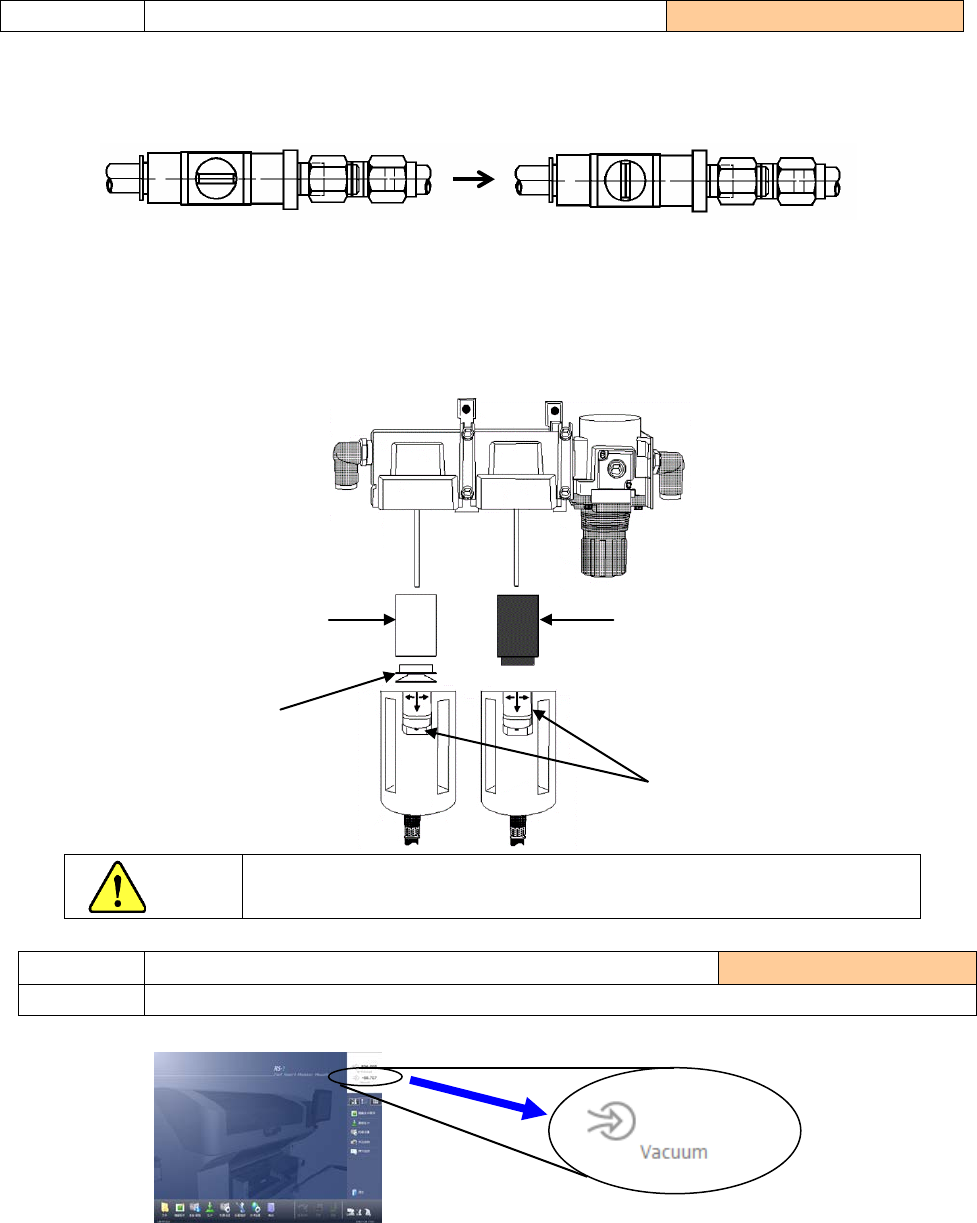

操作手册
3-4
更换间隔
：每2年更换1次。或压力下降达到约0.1MPa（1kgf／cm
2
）时。
更换方法
1）请关闭指状阀的旋纽。
2）请一面把滑动部向下降，一面将本体向左右某方向旋转 45 度，朝下拉出。
将固定过滤器零件 B 的树脂零件向左旋转，拆卸过滤器零件 B。将过滤器零件 A 本身向左旋转后拆下
过滤器零件 A。
3）安装时，请按照相反的步骤进行操作。
注意
在开始作业前，请关闭指状阀的旋纽。
1) 請確認待機狀態的最大负压表示，達到-88kPa。
2) 真空泵规格待机状态的负压显示(max)比-88kPa 更低时，需要更换消耗零件。
请按照「3-7-2 真空泵零件的更换」进行消耗零件的检查、更换。
检查･更换 更换过滤器零件 更换标准 ：1 年
检查项目
3-1-2
真空压力 实施频度 ：每天
检查内容 确认真空压力
打开状态
关闭状态
过滤器零件 A
PF901010000
过滤器零件 B
PF901006000
树脂零件
滑动部
-88.317
