操作手册 3- 17 1) 用棉花棒浸湿酒精， 清扫吸嘴外圈的内 部。 2) 用酒精把吸嘴外圈表 面部分和弹簧部分 擦干净。 1) 吸嘴外圈， 以及吸嘴外圈 与外圈弹簧支架之 间， 要用沾油的棉花 棒进行涂抹。 涂抹后， 用气枪吹掉 多余 的油，再用抹布擦干 净。 2) 为使吸嘴外圈滑 动滑润， 请在 涂抹 润滑 油 部位 上 （吸嘴外圈和外圈弹簧支 架的缝隙部分） ， 用牙签头等 沾上米粒大的 6459 润滑 油 N 进行涂抹。 3)…
操作手册
3-16
吸嘴用超声波清洗后放置下来，可能会使吸嘴内圈生锈。
请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2)在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），
用半湿的棉棒涂上一滴油。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，请把吸嘴放回 ATC 单元，执行「机器设置」→「吸嘴分配」。
（参见” RS-1/RS-1XL/RS-1R 使用说明书 8-3-2-3 吸嘴配置”）
注意
1）吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黏度高的润滑油等油脂类，会使吸嘴滑动返回不畅。
2) 吸嘴必须放进 ATC 单元，不可放回 Head。
注油项目
吸嘴清扫后上油 实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布
使用油 ：NEW DEFLEX No.1
涂油部分
吸嘴滑动部
②
把吸嘴滑动部分上下滑动
20～30 次
①
用棉花棒沾湿油，进行涂抹
吸嘴内圈
③
用抹布把多余的油擦干净
操作手册
3-17
1) 用棉花棒浸湿酒精，清扫吸嘴外圈的内部。
2) 用酒精把吸嘴外圈表面部分和弹簧部分擦干净。
1) 吸嘴外圈，以及吸嘴外圈与外圈弹簧支架之间，要用沾油的棉花棒进行涂抹。涂抹后，用气枪吹掉多余
的油，再用抹布擦干净。
2) 为使吸嘴外圈滑动滑润，请在涂抹润滑油部位上（吸嘴外圈和外圈弹簧支架的缝隙部分），用牙签头等
沾上米粒大的 6459 润滑油 N 进行涂抹。
3) 把吸嘴外圈上下滑动 20～30 次，使润滑油涂布均匀。
清扫部位
3-2-7
吸嘴外圈 实施频度 ：每月
清扫内容 清扫吸嘴外圈
使用工具 ：
棉花棒、抹布
推荐溶剂 ：IPA
注油项目
清扫吸嘴外圈后涂抹油、润滑油 实施频度 ： 每月
使用工具 ：棉花棒、
抹布
使用油 ： NEW DEFLEX No.1
润滑油 ： 6459 润滑油 N
弹簧
抹布
棉花棒
吸嘴外圈
用抹布把多余的
油擦干净
用沾湿油的棉
花棒进行涂抹
吸嘴外圈
20～30 次
外圈弹簧支架
润滑油涂抹部位
牙签
吸嘴外圈
操作手册
3-18

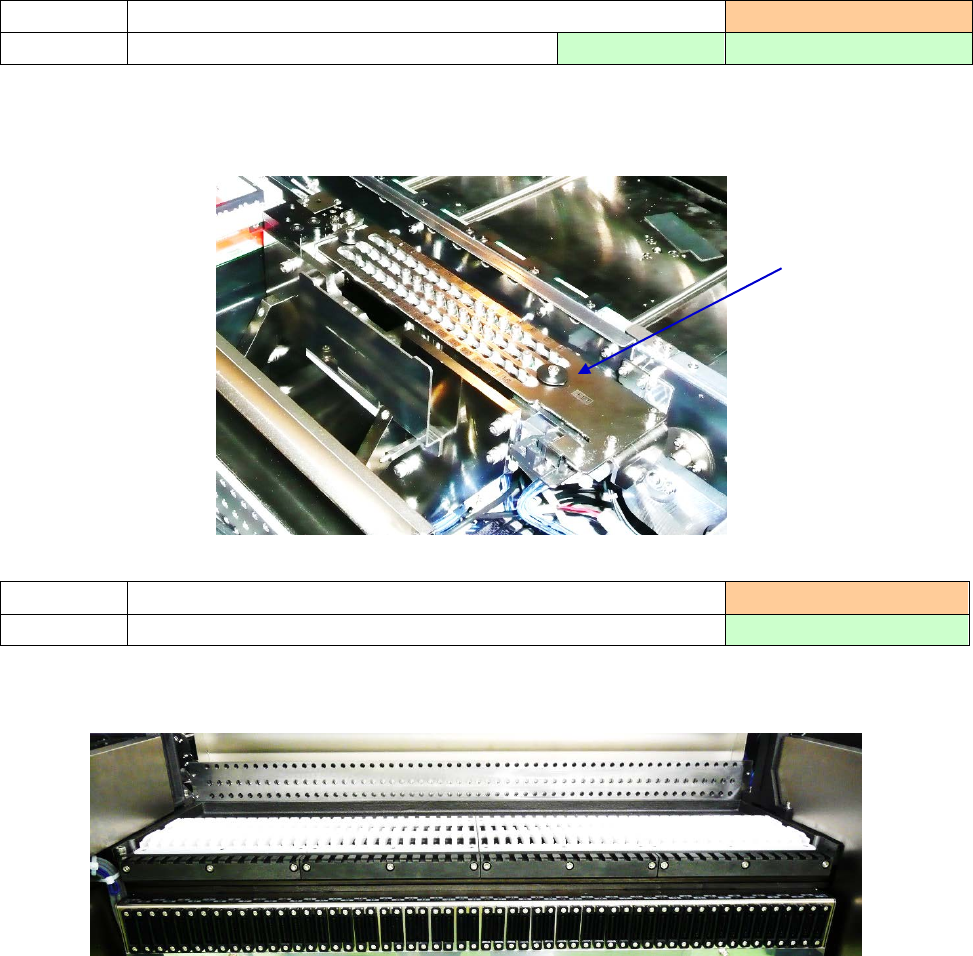

1) 「滑动盘①」上若有芯片或垃圾，会成为吸嘴装卸不畅的原因。
请用抹布沾上酒精进行清扫。
1) 请定期进行供料器台架的清扫。
此外，在安装带式供料器等供料器类之前，若发现有芯片元件等异物，请用吸尘器进行清扫。
清扫部位
3-2-8
ATC 单元 实施频度：每周
清扫内容 清扫 ATC 的灰尘、异物 使用工具：抹布
推荐溶剂：IPA
清扫部位
3-2-9
供料器台架 实施频度：每周
清扫内容 清扫供料器台架的灰尘、异物 使用工具：毛刷 吸尘器
①
