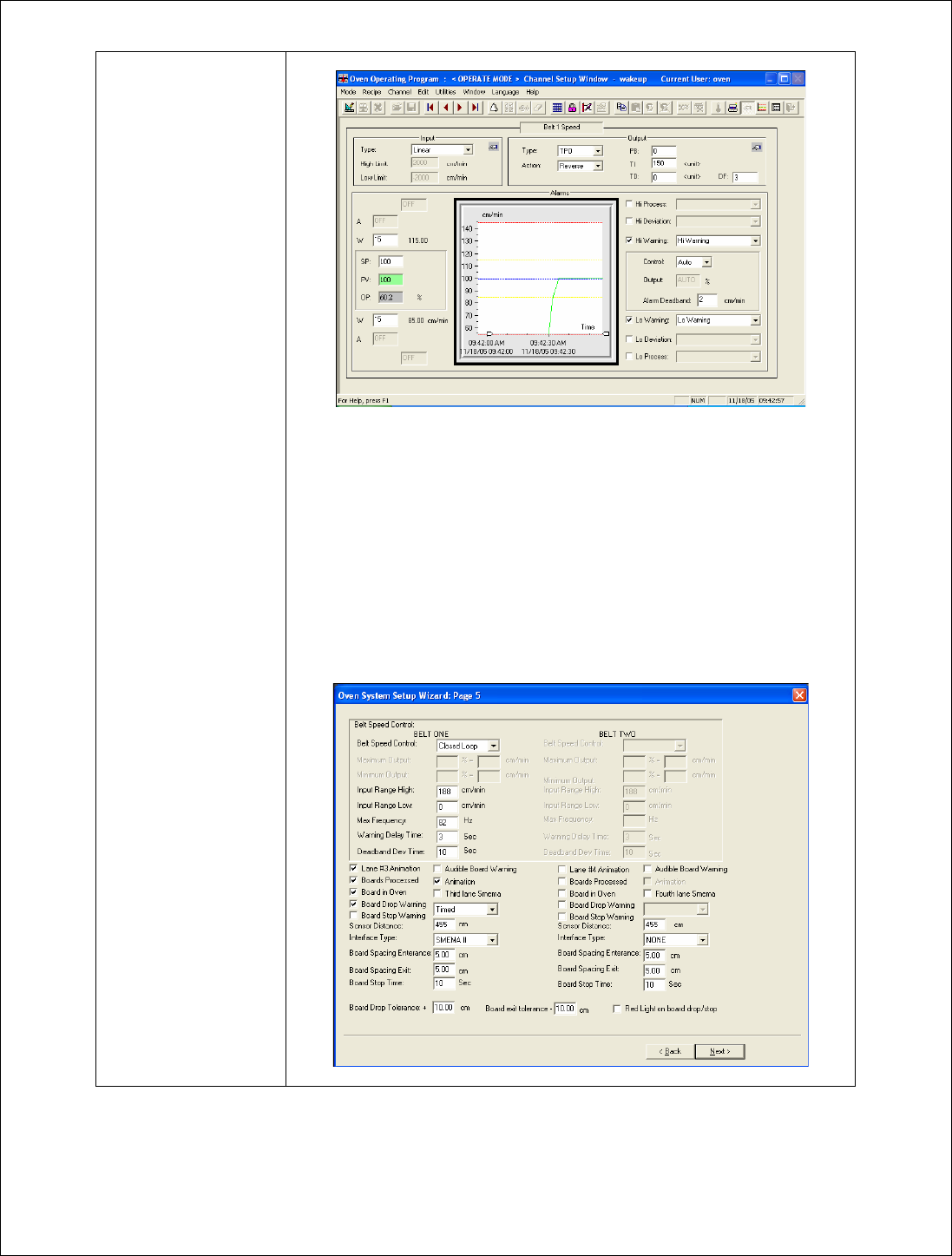

1、检查“回流炉系统设置向导（
第
5
页
）”中带速控制的数值。参见“系
统软件操作指南”一章的“系统设置”部分，对这些值进行调整。
105
XVI．回流炉始终处于警
告状态
检查：
从“窗口”（W
indow）菜单选择“控制区设置”（Channel Setup），检查
确认警告偏差设定大于死区值。死区值在工厂中设定为 2。检查确认显示警
告信息的任何控制区中的这些设定值。
XVII．回流炉断路器断
开。
检查：
A、加热器断路器
B、Q29
C、Q31
加热器或配线可能接地短路。参见
第
III
和
IV
部分，第
82
、
85
页
。
24V 直流电源可能有故障，应予以更换。
计算机插口的熔断电流为 6 安培，仅用于计算机和显示器。不要从该插
口运行任何其它设备。
106
D、Q30
输送带驱动电动机可能故障或过载。参见
第
XIV
部分，第
97
页
。
XVIII．氮气管理（标准）
A、特征与控制
如果回流炉配有氮气惰性气氛，容量为 100PSI（6.8 个大气压）和 2000SCFH（56m
3
/小时）的氮气供应
管路应连接至氮气输入口。该管路应采用配有 1/2”NPT 接头的 3/4”铜管或同等管件。氮气应从最低纯度为含
氧量 5－10 PPM 的低温气源中以气态供应。
Heller 回流炉系统采用单个的 1800SCFH（51m
3
/小时）流量计，以控制回流炉中氮气供应的速度（参见
图
16）。
排气管
氮气控制器位于回流炉的出口端
图
16
