C．空气助焊剂系统的操作，Gen－V（手动）
可以使用手动优先方式在“定时”模式下操作自清洗功能。要使用该功能，所有区都必须为高温（所有
区必须为绿色）。
• 在主总览屏幕的工具栏上按下 图标。
• 自清洗选项将按照“助焊剂冷凝保养选项”上列出的“循环持续时间：时间”指定的时间运行，并
在设置向导中的间隔时间结束时复位。
D．清除 Gen－V 助焊剂收集系统中堆积的助焊剂：
1、 关闭回流炉的电源。
2、 打开回流炉的顶盖。

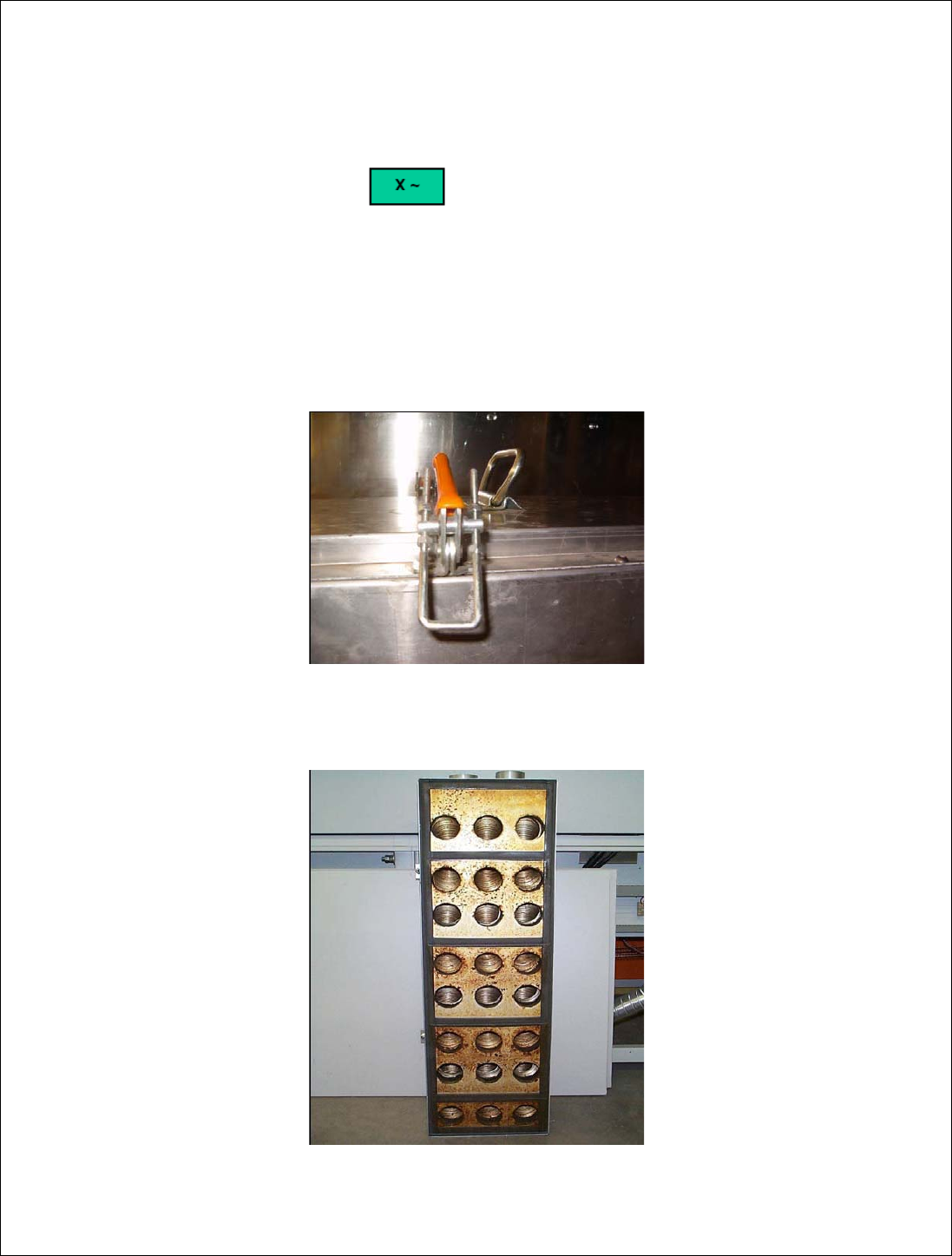

3、 向上移动助焊剂收集箱的四个固定夹，取出收集箱。露出冷凝池。
4、 如果您的助焊剂系统含有可选的收集托盘，分别将它们拆下，除去助焊剂加以清洗，仅使用得到核准的
清洗剂。
5、 如果您的助焊剂系统没有可选的收集托盘，清洗冷凝收集池的底部，仅使用得到核准的清洗剂。
140
小心：确认所有的清洗剂气体已经全部挥发后，再盖上助焊剂冷凝冷却组件。
• 重新装上冷凝冷却组件的上盖。
E．清洗助焊剂收集托盘
• 冷却回流炉，启动正确的设备电源锁定程序。
• 打开回流炉进口处的两个上盖。
• 松开所有 8 个固定夹，取出两个助焊剂收集箱。

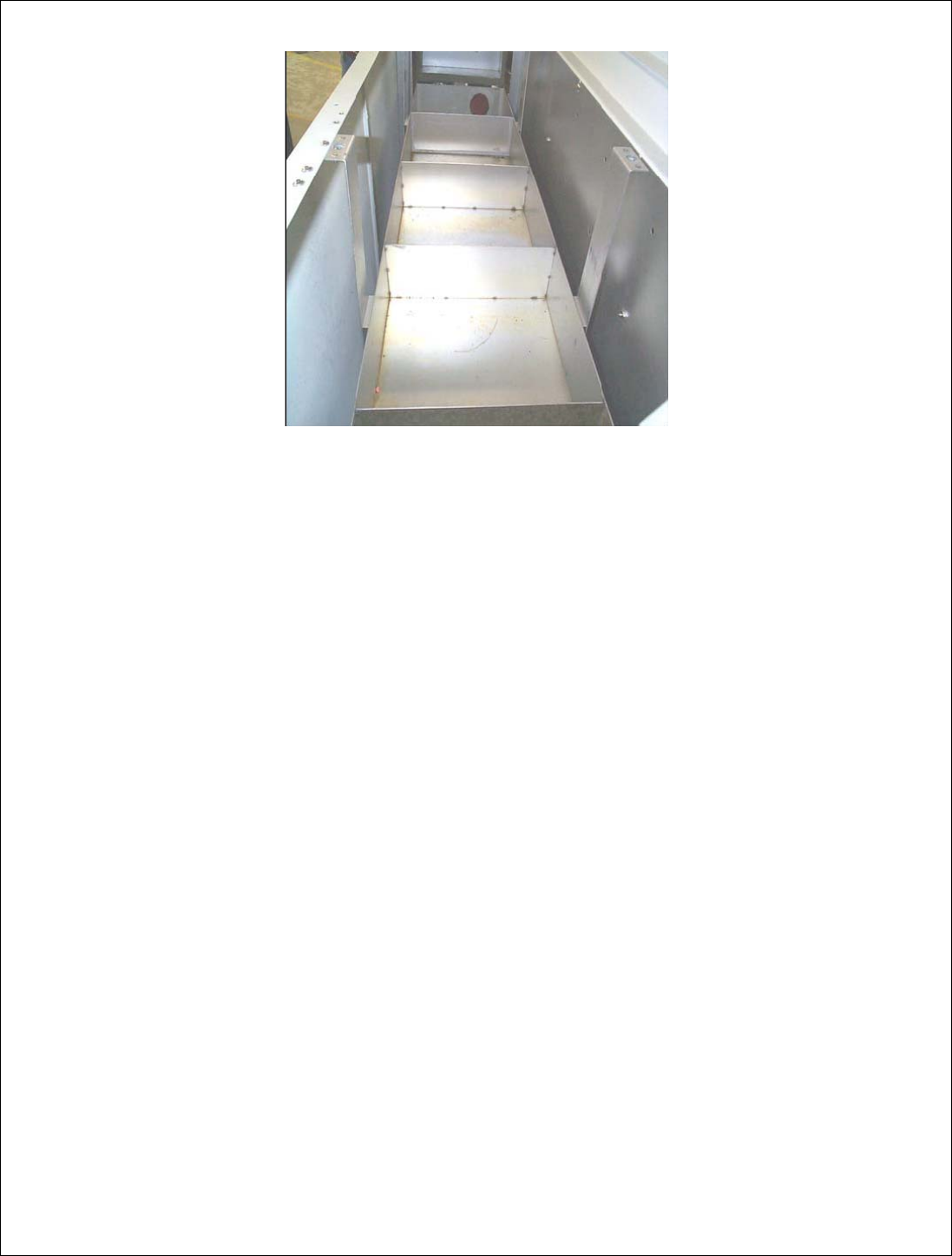

• 取出助焊剂收集托盘，刮除堆积的助焊剂残留物。
使用∝型皂化剂（零件编号 2110）或其它类似化学用剂，清洗回流炉内壁和助焊剂收集托盘。推荐
在内壁仍然发热（约 60℃）时清洗回流炉。在该温度下，助焊剂将保持柔软，更易于刮除。
在助焊剂收集托盘内放置铝箔衬里，然后将其放回原处，使下一次更方便地进行助焊剂收集托盘的
维护。
141
XIV．助焊剂维护 Gen－IX 系统：
• 应每星期运行自动清洗循环，清除回流炉的冷却模块和预热区域可能堆积的助焊剂。如果没有发现
助焊剂积聚在冷却模块的护栅上，该时间间隔可以延长。自动清洗循环运行完毕后，应根据需要检
查和清洗 Gen－9 冷却盘组件。如果回流炉配有可移除元件 Gen－9 助焊剂过滤器（金属丝网分离器，
60 微米），必要时应每星期进行检查和更换。任何时候，在恢复正常生产之前，应目视检查 Gen－9
系统的水管有无损坏和泄漏。
• 必要时应每星期检查和更换水（冷却剂）过滤器（50 微米）。
• 使用 Gen－9.x 助焊剂系统时必须在冷却水中混合防腐蚀剂。请与您的冷却器制造商确认或查询冷却
器说明手册，获得适用的防腐蚀剂。如使用 LYTRON 冷却器，Heller 公司推荐 3：1 的水/抑制丙二
醇基热传递液体。（Heller 零件编号：CP－6265）
• Gen－9 系统应每 6 个星期排出一次助焊剂堆积物，这是对每星期的自动清洗和冷却盘清洗的补充。
除了每星期的自动清洗和冷却盘清洗之外，在自动清洗循环完成后，应排空助焊剂收集箱。在每 6
星期的维护中，还应清洗 Gen－9 系统的顶板和冷却盘固定器的 O 形圈。Gen－9 系统的季度维护与
每 6 星期的维护相同。
千万小心：不得使用变性酒精清洗炉膛中的任何零件或部件，或 Gen－9 助焊
剂收集箱。
变性酒精可以用于清洗 O 形圈，但在装回到固定盘上之前必须完全干燥：参见
图
17。
推荐清洗计划表
计划期限 自动清洗 GEN－9
排空
冷却盘 顶板 冷却盘固定
器和 O 形圈
冷却剂
过滤器
每星期 ×
×
×
每 6 星期 × × × × × ×
每 12 星期 × × × × × ×
本推荐计划表仅为指导。请根据回流炉的实际使用情况予以调整。
