121 IV ．滑差离合器（无网带的可调节轨道输送带） 滑差离合器用于在输送带卡死时释放输送带系统的动力。它位于回流炉后侧出口处 的 输送带驱动电动机 轴的端部。 滑差离合器出厂设定为在传动方杆上的测量力拒为 30 － 40 英寸磅 。 新的离合器会有轻微磨损， 因为在初 始进入时离合器盘坐落在板上。应在操作 30 至 90 天后检查离合器扭矩的设置，并根据需要进行重置。 任何 时候如果出现输送带卡死，也应检查离合器。如果离合器滑至 3…
120
2、 更换新的电动机和安装盘组件。（Heller 零件编号如下表所示。）
3、 在螺栓上均匀地拧紧螺母，牢靠地固定吸风机电动机到位，并确保氮气回流炉上的气密封。
4、 重新连接氮气管道。（仅在氮气回流炉上）
零件编号 4”叶轮 5”叶轮 4”叶轮，高温
1/2”空气
682440 682456
1”空气
682441 685887 682457
1/2”氮气
682442 682127
1”氮气
682443 685176 681538
注意：尺寸 1”和 1/2”是指叶轮和电动机安装盘之间的白色绝热层的厚度。高温回流炉的最高温度可达
350℃或 400℃。
121
IV．滑差离合器（无网带的可调节轨道输送带）
滑差离合器用于在输送带卡死时释放输送带系统的动力。它位于回流炉后侧出口处的输送带驱动电动机
轴的端部。
滑差离合器出厂设定为在传动方杆上的测量力拒为 30－40 英寸磅。新的离合器会有轻微磨损，因为在初
始进入时离合器盘坐落在板上。应在操作 30 至 90 天后检查离合器扭矩的设置，并根据需要进行重置。任何
时候如果出现输送带卡死，也应检查离合器。如果离合器滑至 30 英寸磅以下，应进行调节。
a） 在方杆上测量离合器扭矩的设置
以下程序的目的是使得离合器的扭矩与可调扭矩扳手上的读数一致。
所需工具：（参见
图
3）。
－扭矩扳手，扭矩范围 10－100 英寸磅，3/8”口径。
－开口扳手，5/8”开口端，3/8”口径。
进行测量之前请阅读并理解以下所有说明。下面有些程序需要一定的速度和敏捷性。关闭回流炉，
练习将扭矩扳手在方杆上咬合和脱开，直到您感觉顺手。为安全起见，始终将一只手放在紧急停
止按钮上。（参见
图
4）
• 关闭回流炉的电源。
• 拆下上部出口端的面板。
• 清除方杆上的所有残留物。
• 将开口扳手安装在扭矩扳手上。
• 尝试将开口扳手的 5/8”开口端套在方杆上。
• 应可以很方便地安装和移除。
• 检查有无足够的空间使扳手从竖直方向摆至水平方向（12：00 至 3：00 位置），并且
不会碰到下游设备或障碍物。
• 接通回流炉的电源。
• 载入“唤醒”（wakeup）工作。
• 在软件中设置输送带速度为 90 厘米/分钟，并使输送带速度稳定。
• 站在回流炉出口端的前部。
• 将扭矩扳手设定为 40 英寸磅。
• 将一只手始终放在紧急停止按钮上，或者与可以操作该按钮的助手一起工作。（参见
图
4）
• 在竖直方向握持扭矩扳手，将开口扳手快速套在运动中的方杆上。向反方向牵引扭矩
扳手，尝试停止输送带。
• 注意先出现哪种情况：输送带停止，或扭矩扳手指示 40 英寸磅。.
• 快速释放扳手上的压力，从方杆上脱开扳手。
• 如果扳手在输送带停止之前指示, 则离合器扭矩设置高于扳手设置。
• 如果输送带在扳手指示之前停止, 则离合器扭矩设置低于扳手设置。
• 调节扳手扭矩设置，重复测量，直至扳手指示和输送带停止同时发生。
• 出现这种情况表明离合器扭矩与扳手扭矩一致。扳手设定值读数即为离合器的扭矩值。
注意：该程序也可使用指针式扭矩扳手。输送带停止时，可能需要助手读取指针的读数。
122

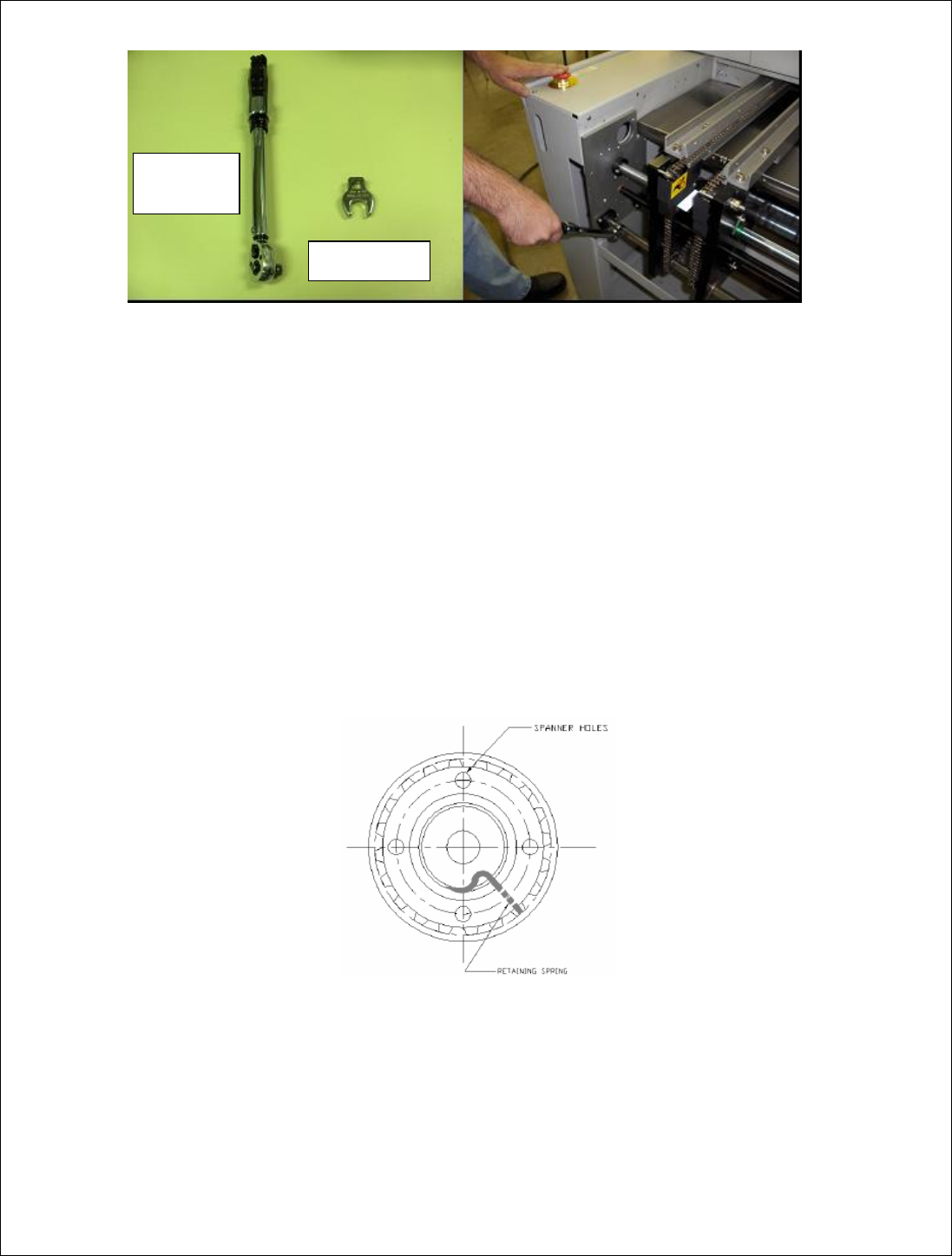

图
3
图
4
b） 调节离合器的扭矩
所需工具：
－镊子扳手，插针直径 3/16，1.75” 圆周，Heller 零件编号 4830
－尖嘴钳
• 用一对尖嘴钳，抓住离合器中心的金属丝保持弹簧的线圈。（参见
图
5）
• 将弹簧端部从离合器外壳中的槽口移出。
• 张开镊子扳手，将扳手插针插入压力套环的四个缺口中的任意两个中。
• 转动扳手，调节套环，顺时针增加滑差扭矩，或逆时针减小扭矩。（参见
图
6
和图
7）
• 测量离合器的扭矩设置。（参见以上的“a”程序）
• 如果离合器扭矩超出规定范围（30－40 英寸磅），重复调节程序。
• 要锁定当前的设置，将保持弹簧的端部插回排列的任一槽口中。（注意：不必是将其
移出时的相同槽口）
扳手孔
保持弹簧
图
5
扭矩
扳手
开口扳手
