54
B．操作
调节主流量计至满流速【约 1800SCFH（51m
3
/小时）】。流量计底部的黑色旋钮（参见上面图 3）控制流
量。流速通过流量计内球体中心的位置进行测量。
在预热过程中，允许回流炉以该流速净化 10－20 分钟。现在回流炉气氛中的氧气浓度＜50PPM。降低 流
速至约 1000SCFH（28 m
3
/小时）。该流速将能典型地维持氧气 PPM 水平在 25 至 100 之间。
在回流区安装有取样管使得可以监控氧气 PPM水平。用氧气分析仪可以监控实际水平。在标有“SAMPLE”
（取样）字样的端口连接取样管（注意：连接至该端口的分析仪必须配有气泵，从回流炉中抽取样气）。
C．氧气分析仪选项
作为可选件，以上提到的气氛取样探针可以垂直插入装在回流炉基座内的氧气监控系统中，使得用户可
以持续监控炉内的氧气 PPM 水平。该分析仪在请求注意超标状况时，会激活可选的有声报警或可视报警。
该可选分析仪的使用手册已包含在本回流炉手册中。请按照说明正确使用、校准和维护该分析仪，以符
合质量保证程序的要求。
D．自动净化/热备选项
该选项允许回流炉在预热过程中以 2000SCFH（56 m
3
/小时）的流速自动净化 10－20 分钟。此后，流速
自动下降至正常工作水平。
对于配有 HC1－X 控制器的回流炉，其净化时间间隔已在出厂时预设。要调节净化时间间隔，参见“系
统软件操作指南”一章中的“系统设置”部分。
回流炉还配有传感器，当炉内没有产品时允许以“氮气热备模式”运转。在该模式下，氮气流速降低，
允许炉内氧气 PPM 水平升高。当电路板进入回流炉时，传感器激活电路，使回流炉恢复净化氮气流速和氧
气 PPM 水平。要达到正常 PPM 水平需要一定的时间。
对于配有 HC1－X 控制器的回流炉：回流炉进入热备的时间间隔已在出厂时预设。参见“系统软件操作
指南”一章中的“系统设置”部分。
对于配有闭环 PBI 氧气分析仪的回流炉，可以设置使用自动净化/热备选项，该选项使用 PBI 氧气分析仪
MapMon 应用程序和回流炉操作程序之间的 DDE（动态数据交换）链接。通过该选项设置，回流炉操作程序
将正确的 PPM 水平传递至 PBI 氧气分析仪。
E．氮气开关选项
作为选项，进入主总览屏幕，并用鼠标选择“氮气”开关以开启或关闭氮气。该“氮气”开关根据当前
的配方控制氮气流量。（注意：在冷却模式结束后，无论有无该选项，回流炉都将自动关闭氮气流。）
55

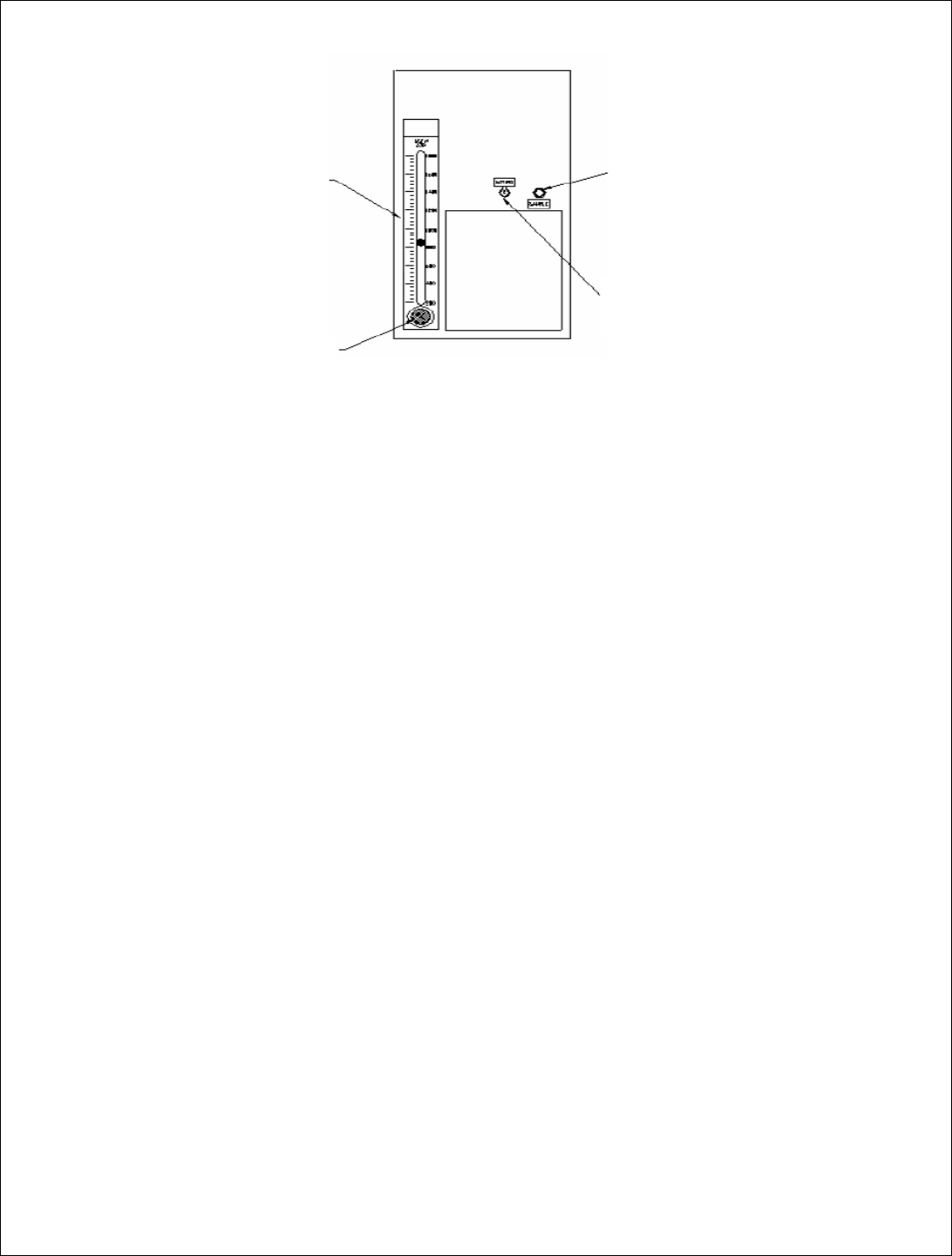

作为选项，有些回流炉配有自动控制的氮气开关。该开关安装在流量计面板上（参见
图
3）。
主流量计 取样端口（可选）
氮气开关（可选）
控制旋钮
图
3
作为选项，有些回流炉配有氮气罩壳互锁开关，如果罩壳打开，氮气流将关闭。
F．冷却模块吸风机速度控制选项
冷却模块中的吸风机具有足以用于重型 PC 板的冷却功率。对于较轻的板可以通过软件的方式调节冷却
速度。作为选项，也可使用旋钮（位于键盘下方）手动调节冷却速度。如果安装了可选的上端或底侧外部冷
却单元，其速度也是可以控制的（如果已配）。
要调节计算机控制的冷却速度，从“编辑”菜单选择“加热区吸风机”。按要求选择低速、中速或高速冷
却。
要手动调节冷却速度（可选），使用位于键盘下方或电气面板上的旋钮。由于旋钮上提供的刻度盘没有按
照实际的吸风机输出进行校准，必须通过实验确定正确的设置值。
G．氮气安全
虽然氮气完全属于惰性物质，仍应采取一些简单的防范措施。必须维持系统工作所在区域的正确通风，
以保证空气中的氧气含量始终处于安全水平。否则氮气的连续流动会置换空气，耗尽氧气的正常水平。应在
回流炉区域创造充足的通风条件，排出过量的满含氮气的空气，取而代之以正常的气氛。如果回流炉安装在
较小的封闭空间内，特别推荐安装室内氧气监控系统。这些系统可从Beckman仪器公司、Delta F公司、Illinois
仪器公司和Teledyne公司购买。
56
II．冷却操作
冷却模块中的吸风机具有足以用于重型 PC 板的冷却功率。对于较轻的板可以通过软件的方式调节冷却
速度。作为选项，也可使用旋钮（位于键盘下方）手动调节冷却速度。如果安装了可选的上端或底侧的外部
冷却单元，其速度也是可以控制的（如果已配）。
要调节计算机控制的冷却速度，从“编辑”菜单选择“加热区吸风机”。按要求选择低速、中速或高速冷
却。
要手动调节冷却速度（可选），使用位于键盘下方的旋钮。由于旋钮上提供的刻度盘没有按照实际吸风机
输出进行校准，必须通过实验确定正确的设置值。
III．报警和警告选项与操作
A．灯塔输出
总览屏幕上的工艺状态框将显示系统状态。可能的状态信息和适用于标准灯塔相应的灯塔输出如
图
4 所
示。可选的灯塔配置如
图
5 所示。
灯塔对回流炉的状态进行可视指示。下表列出了标准灯塔配置中的情况和相应颜色。
状态 颜色 原因
报警 红色闪烁 报警情况
警告 黄色闪烁 报警、落板、备板
正常 绿色 准备完毕
新的工作 黄色闪烁 工作开始
图
4
在“回流炉设置向导”中，如果选中“纯色灯塔”选项，则红色和黄色灯将稳定不闪烁。
下表列出了可选灯塔配置（LTO）中的情况和相应的灯塔颜色。通过“回流炉设置向导”中的其它选项
激活。
状态 颜色 原因
正常 无灯或绿色灯 准备完毕
新的工作 绿色闪烁 工作开始
报警 红色闪烁 报警、落板、备板
警告 黄色闪烁 警告
图
5
在任一时刻仅会设定一个灯塔输出。当回流炉操作程序终止时，所有灯塔输出将关闭。
图
4 和
图
5 可能
不适用于按照客户要求定制的特殊回流炉。
