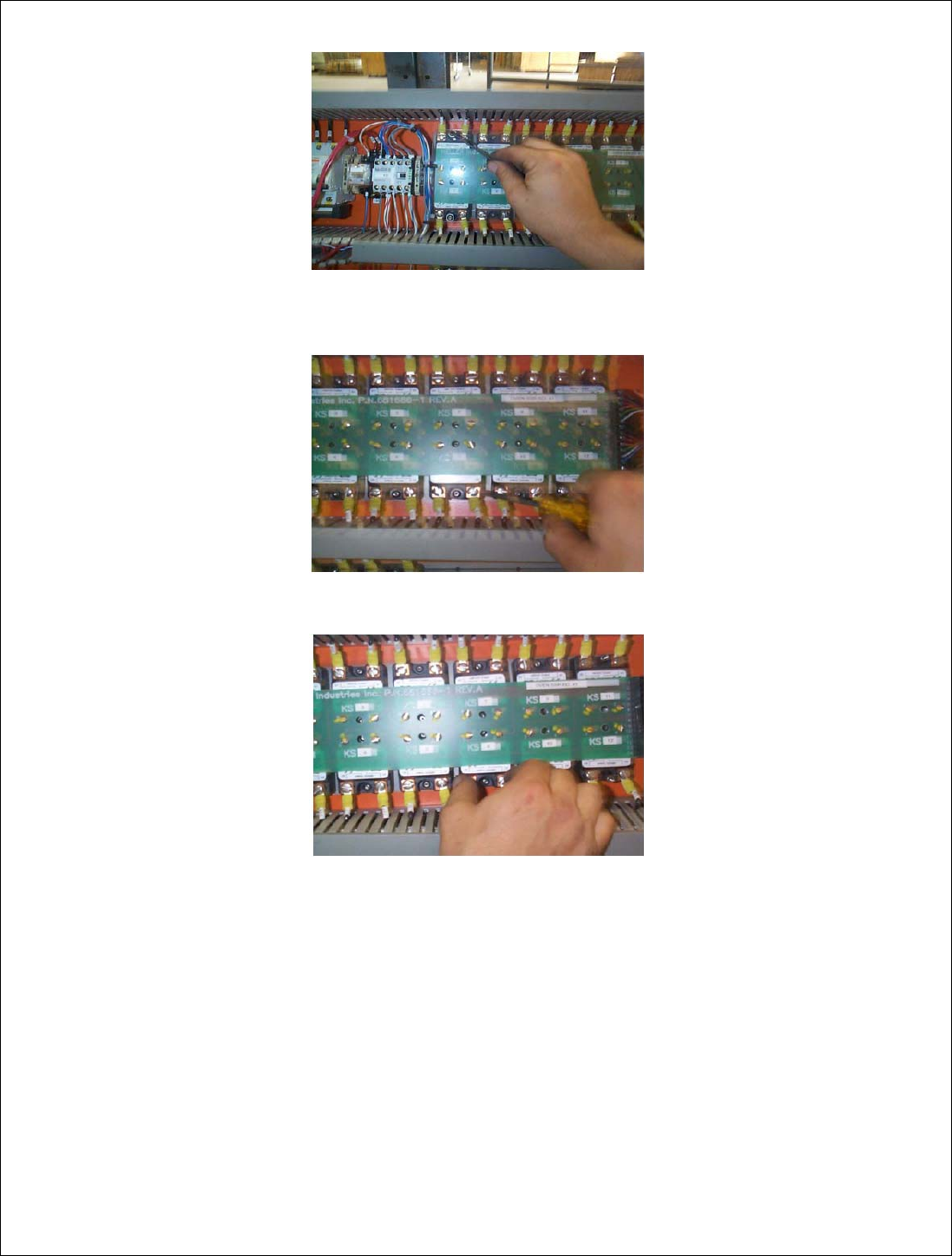

4、 找到问题加热区对应的固态继电器。拆下将固态继电器固定在继电器板上的四个螺钉，并拆下
加热器电线。（这些也是固态继电器的接线端子，标号 1、2、3 和 4）
5、 根据固态继电器的位置，将其向上或向下滑动取出。
反向重复以上步骤，安装新的固态继电器，确认端子 3 和 4 安装在固态继电器板上。
在固态继电器的背部有白色的散热化合物，以提高其导热性。一定要在更换的固态继电器上添加一
些。如果没有，可以从缺陷固态继电器上刮取并重复使用。
125

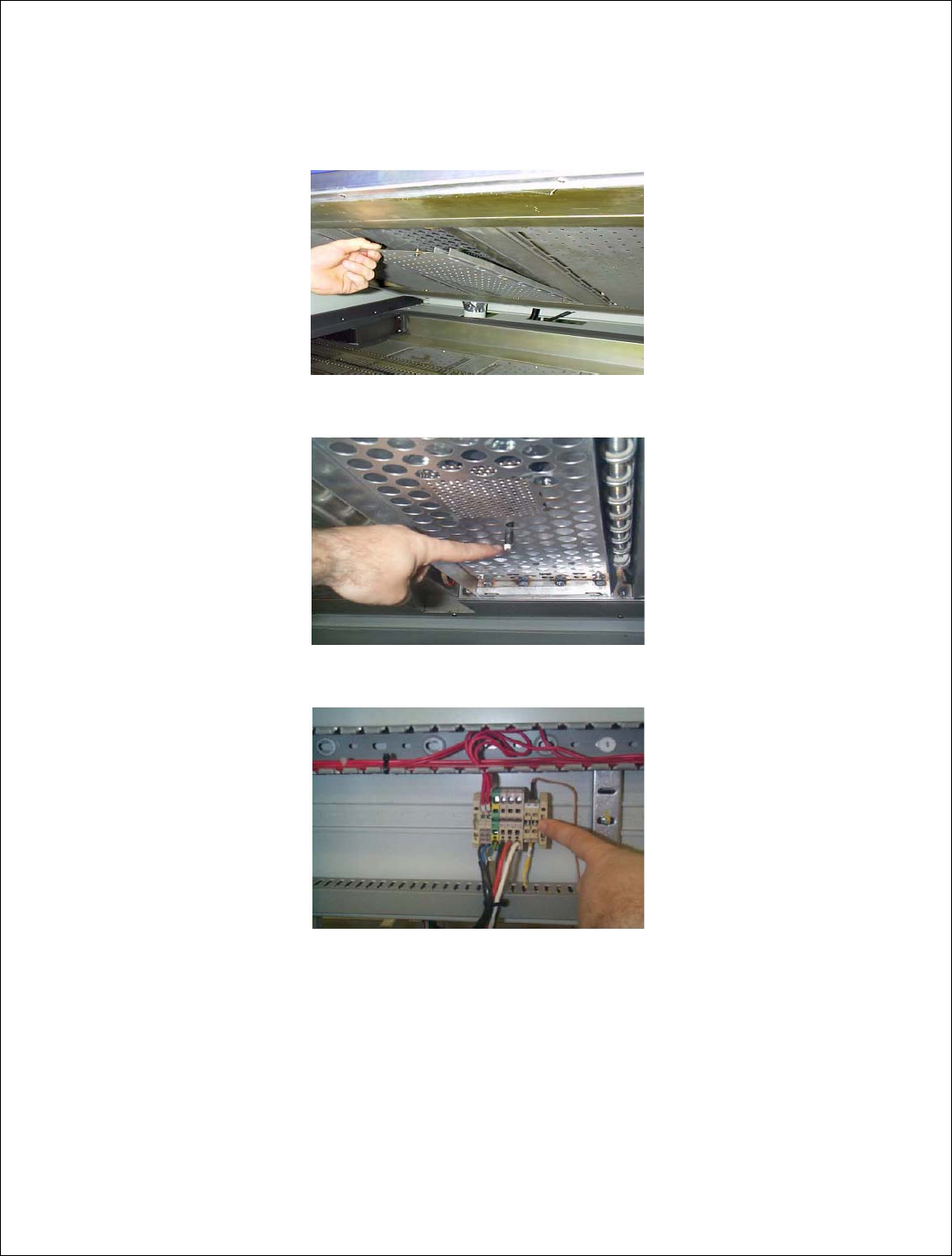

VI．更换热电偶
1、 按照锁定程序关闭回流炉的电源，打开上壳，更换顶部热电偶，或参照第 II 节更换底部热电偶。
2、 拆下由＃10－32×3/8”BHCS 固定的端部护栅。
3、 用剪线钳剪掉热电偶端部的陶瓷珠。
4、 将热电偶与位于吸风机电动机箱中的接线端子断开，或从配合连接器上拔出。
5、 热电偶是用 RTV 硅胶固定在位的。必须从 RTV 中将热电偶拔出。尽可能多地去除 RTV。
6、 从模块的“护栅”侧穿过热电偶保护管，安装新的热电偶。
7、 使用高温（600℉）RTV 再次密封，例如 Heller 零件编号＃5063（道康宁＃736RTV 或同等硅胶）
8、 重新连接热电偶至接线端子或配合连接器，注意极性（红色连接－，黄色连接＋）。
126
VII．校正网带中的伸长
在操作的最初几个月，网带输送带通常会伸长 4”至 8”（10 厘米至 20 厘米）。经观察，网带长度会
在该初始阶段过后保持稳定。如果输送带伸长，推荐在操作的第一个月过后，从网带上拆下 4 个或以
上的链节；在操作的第二个月过后拆下相同数量的链节。网带伸长的征兆是，网带通过了输送带的驱
动端和惰轮端之后，在返回行程中明显下垂 3”－4”（7.5 厘米－10.0 厘米）。要去除多余的链节，载入
“唤醒”（wakeup）配方，升起回流炉罩壳，运行输送带直至其拼接处超过一个底部加热器。拆下拼接
线（参见
第
II
节，图
2
，第
115
页
）。
剪掉网带的 4－8 个链节，约 4”至 8”（10 厘米至 20 厘米），并重新拼接。使用重型剪线钳，最好是有碳
化物刃，剪断链节。如果您的回流炉装有可调节轨道输送带，将网带拼接处放在正好通过输送带惰轮端的位
置，略微低于输送带框架。虽然现在需要调整输送带的下侧，但可以避免扰乱可调节轨道系统。也可调节位
于输送带框架的进口和出口处下方的辊子，提高网带的张力。
VIII．润滑
在用于将可调节轨道传动至丝杠和方杆的传动链条（节距为1/4”或3/8”）上 添 加 轻质 润 滑 油（ SAE 20或等
效润滑油）。润滑前须使用适当的溶剂去除传动链条上的助焊剂残留物。还须去除支撑可调节轨道的圆轴上
的助焊剂残留物，保持其清洁。只能用轻质润滑油进行润滑。不要使用WD-40、PTFE spray、碳氟化合物或
硅油等润滑油。
如果运行温度低于800℃，在可调节轨道的丝杠上添加轻型“三合一”润滑油，如果运行温度高于800℃
则使用高温润滑油“Krytox”。
Heller公司推荐使用Oberon高温合成基链条油F232-ISO VG 220，对可调节轨道进行润滑。该润滑油是合
成润滑油，不含固体成分，因此不会有残留物干扰链轮齿的转动。而且该润滑油可以在炉温较高时安全使用。
而其它润滑油在使用前可能需要冷却回流炉。对于配有自动润滑系统的回流炉，请不要使用需要频繁混合的
润滑油，以免堵塞输送带系统。
Heller系统上使用的可调节轨道输送带的链条由不锈钢制成，不需要润滑。但是链条和可调节轨道中的沟
槽有摩擦存在。这里需要进行润滑。
