130 X ．可调节输送带（ EHC ）和网带直流电动机控制器调节 本节规定电气面板上的回流炉可调节输送带 （ EHC ） 和网带系统的电动机控制器的校准程序。 （ CP ＃ 4491 ） 应在回流炉已接通电源， 可调节输送带 （ EHC ） 和网带系统的计算机控制已建立之后， 执 行本校准程序。 应按以下顺序执行校准： 1、 最低（ MIN ）速度微调电位计调节。 2、 最高（ MAX ）速度微调电位计调节。 3、 电流限值调节。 在…
129
如果用电压源检查控制器的准确度，将测量仪连接至特定的控制器，检查以下电压：（Heller 公司推荐采
用 OMEGA CL123 型）
首先记录环境温度。修正温度应为 AT （环境温度）＋CT（校准温度）
mV
校准温度℃
1.203 30
4.096 100
6.138 150
8.138 200
10.153 250
14.293 350
20.644 500
如果读数在以上范围之内，则控制器在校准范围内。如果控制器超出范围达±3.0℃以上，请与工厂联系
安排校准控制器。
C．检验输送带速度的校准
HC1－X控制器的输送带速度控制区专用于控制输送带的速度。可以方便地进行校准。从“窗口”（W
indow）
菜单选择“控制区”（C
hannel），选择“输送带速度”（Belt speed）控制区。将带速设定点更改为 60 厘米每
分钟。使用卷尺和秒表，测定输送带行进 60 厘米的时间。如果时间差异超过±2％（1.2 厘米），参见操作指
南中的第 VI 部分（可调节输送带（EHC）和网带电动机控制器调节），并检查系统软件操作指南中的系统设
置向导部分。
130
X．可调节输送带（EHC）和网带直流电动机控制器调节
本节规定电气面板上的回流炉可调节输送带（EHC）和网带系统的电动机控制器的校准程序。（CP＃4491）
应在回流炉已接通电源，可调节输送带（EHC）和网带系统的计算机控制已建立之后，执行本校准程序。
应按以下顺序执行校准：
1、 最低（MIN）速度微调电位计调节。
2、 最高（MAX）速度微调电位计调节。
3、 电流限值调节。
在开始所有调节之前，检查确认控制器上的“ACCEL”微调电位计转至 1 点钟位置，“IR”微调电位计
转至 10 点钟位置，“CL”微调电位计转至 12 点钟位置（参见
图
4）。
131

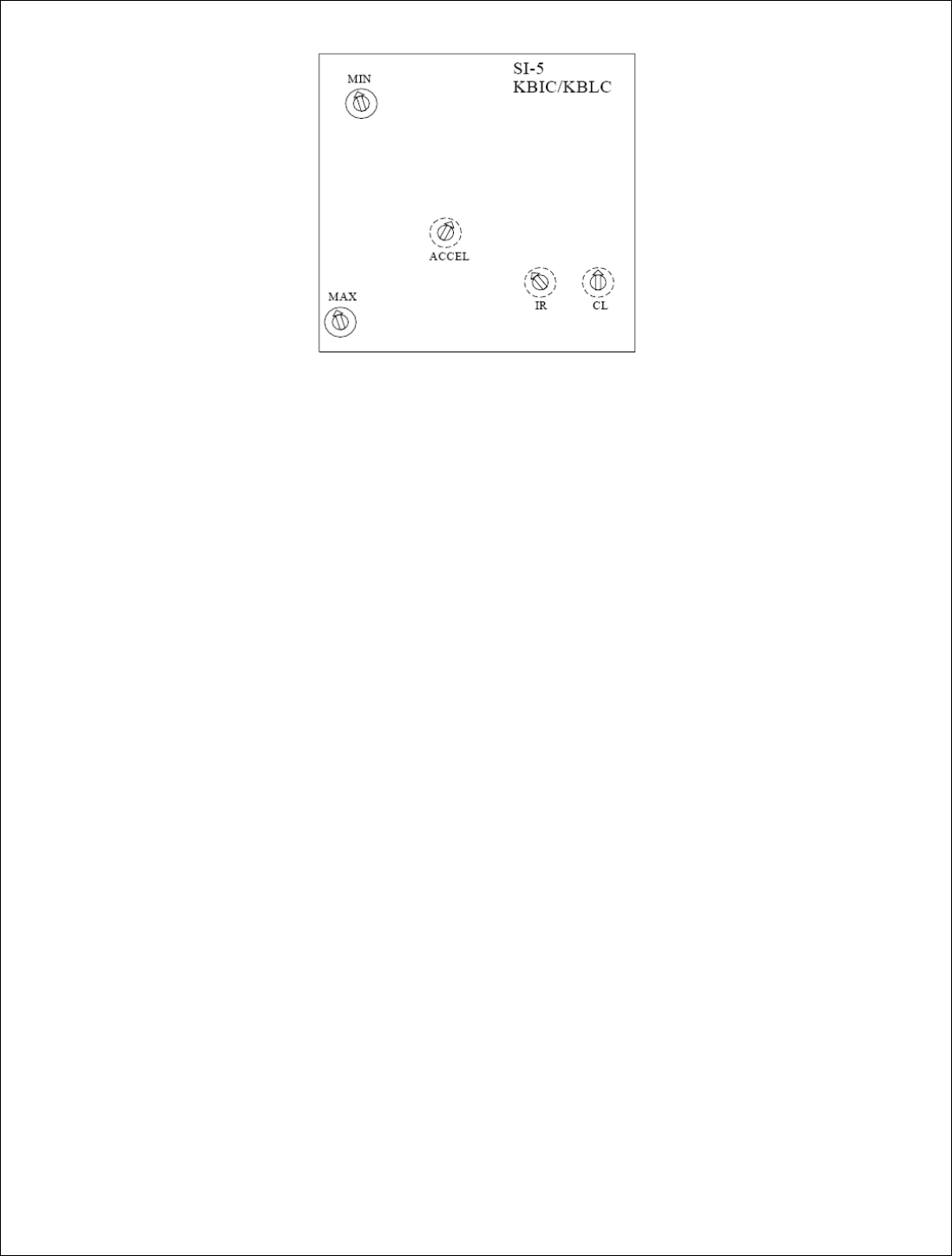

电动机转速控制器
图
4
I、 最低速度调节。
A、 调节最高和最低速度微调电位计至最大设定值（顺时针满转），并调节电流限值微调电位
计（CL）至其调节范围的中间值（12 点钟位置）。
B、 设定可调节轨道宽度至样板宽度。（模板、边缘宽度板，等…）
C、 确认电动机控制器已接通电源。
D、 在软件应用程序中，将计算机控制速度的设定值置为 0 厘米/分钟。（零功率）
E、 观察输送带系统，注意系统中的任何移动。
F、 如果输送带系统在移动，沿逆时针方向缓慢调节最低速度微调电位计，直至输送带系统停
止移动。
G、 在软件应用程序中，将计算机控制速度的设定值置为 19 厘米/分钟。（～10％功率）
H、 观察输送带系统，检查系统中的移动。
I、 如果输送带系统未移动，沿顺时针方向缓慢调节最低速度微调电位计，直至输送带系统开
始移动。
J、 必要时重复以上步骤。
II、 最高速度调节。
仅在最低速度调节完成后才能执行该校准。
A、 在软件应用程序中，将带速设定点置为 188 厘米/分钟。缓慢调节最高速度微调电位计 PV
＝188，OP＝100％。从而顺时针（升高速度或降低 OP％）或逆时针（降低速度或升高 OP％）
调节最高速度微调电位计。
B、 将样板放在可调节输送带（EHC）和网带上，使用任意的参考标识，记录板速。将计算的
速度（距离/时间，单位：厘米/分钟）与计算机设定值相比较。（容差±1.2 秒）
C、 如果计算速度并非 188 厘米/分钟（等于 PV），检查回流炉系统设置向导中的带速控制参数
（第 4 页）。
D、 如果计算速度小于 188 厘米/分钟，而且最高速度微调电位计处于最大设定值，则更换电
动机转速控制器。
设定最低速度和最高速度微调电位计之后，设置带速设定点＝90 厘米/分钟，并观察 OP％应在
48％左右。如果不是，则再次调节最低速度和最高速度设定值。
完成速度调节后，以不同速度测试输送带系统，并将计算值与计算机设定值相比较。
