137 XIII ．助焊剂收集操作与维护 Gen － V 系统： A ．空气助焊剂系统的操作 ， Gen － V （定时选项） 在软件中使用 “定时” （ TIMED ） 功能， 设置自清洁功能。 这将使自清洁功能每隔 168 小时激活 10 分钟。 仅在空气回流炉中使用该功能。 注意： 168 小时代表每星期 7 天、每天 24 小时的生产时间。实际间隔和持续时间取决于处理的电路板数 量、电路板上的焊膏量， 以及焊膏 中使用的助焊剂的…
136
年度维护
程序： OEM 手册参考（如果有）：
润滑可调节输送带的宽度调节传动链条（如果适用）。
润滑可调节输送带传动链条（如果适用）。
清扫回流炉内部的灰尘。
检验氧气分析仪的校准。 参考氧气分析仪手册第 6 部分。
注意：
1、 本计划表适用于每星期工作 5 天、每天工作 8 小时的回流炉。
2、 链条清洁程序：在每根链条上标明具体拆自哪个轨道。将链条卷成“金字塔”形状（参见
图
5）并固
定两端使之不会松散。在 400℃温度下将链条烘烤 2 小时。
3、 对 Gen－5 助焊剂系统，松开两个助焊剂收集箱的所有 8 个固定夹，将助焊剂收集箱取下（参见
图
6），
并清洗助焊剂托盘。用 Alpha（Heller 零件编号 2110）助焊剂清洗剂和干净擦布清洗冷凝基座的内部。
清洗后，将助焊剂收集箱放回冷凝基座单元中的原来位置。
4、 对 Gen－9 助焊剂系统，参见
第
XIV
部分
，
第
141
页
的推荐清洁计划。
5、 在所有清洁溶剂和蒸汽从回流炉内排出之前，不要启动回流炉。打开罩壳，运行“唤醒”（Wakeup）
配方 20 分钟。
图
5
图
6
137
XIII．助焊剂收集操作与维护 Gen－V 系统：
A．空气助焊剂系统的操作，Gen－V（定时选项）
在软件中使用“定时”（TIMED）功能，设置自清洁功能。这将使自清洁功能每隔 168 小时激活 10 分钟。
仅在空气回流炉中使用该功能。
注意：168 小时代表每星期 7 天、每天 24 小时的生产时间。实际间隔和持续时间取决于处理的电路板数
量、电路板上的焊膏量，以及焊膏中使用的助焊剂的数量和类型。调节时间间隔和持续时间，以适应您的具
体要求。
1、
从程序菜单“回流炉工作站”选择“回流炉系统设置向导”。

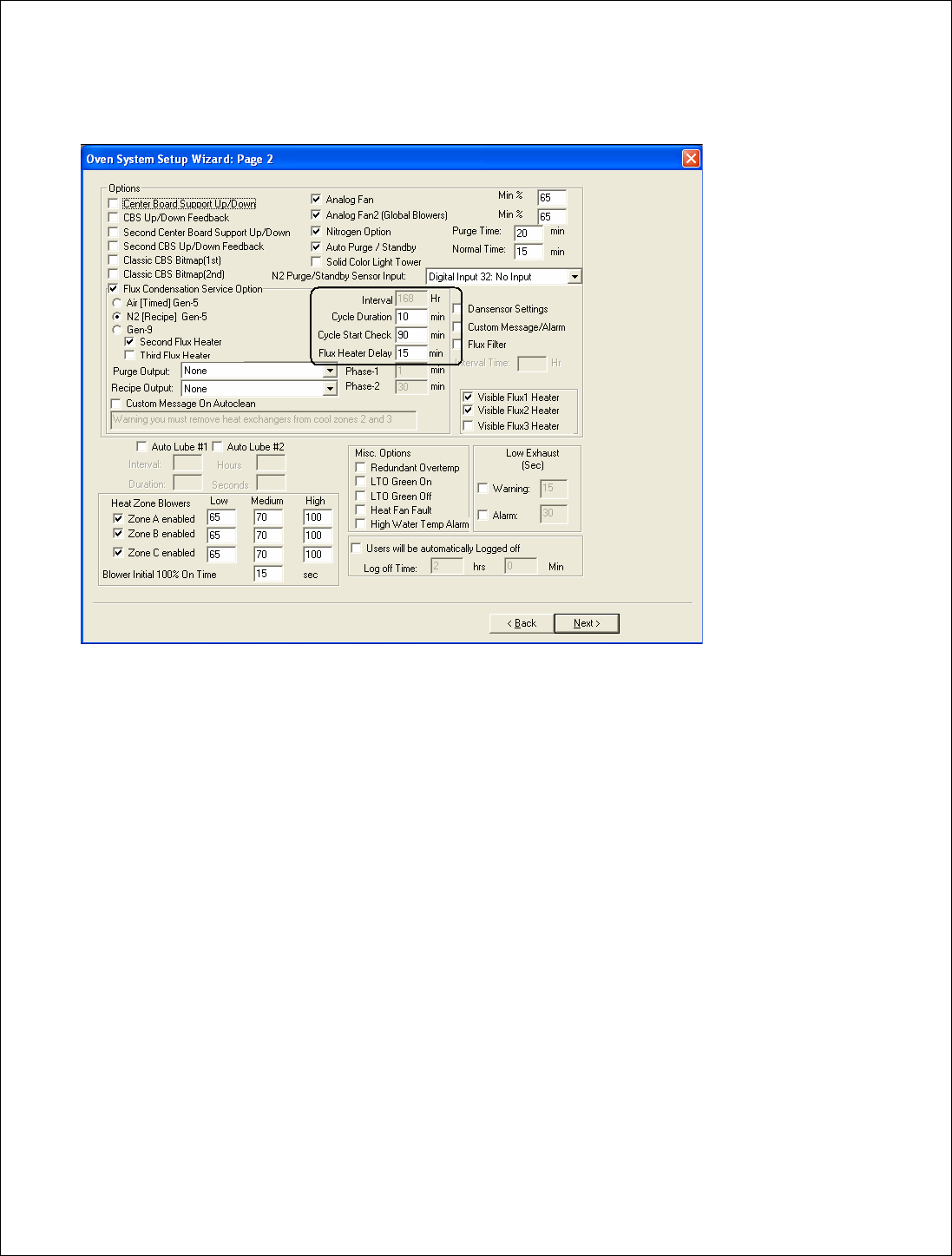

2、 进入“回流炉系统设置向导”
第
2
页
。
3、 确认点选“助焊剂冷凝保养选项”复选框。
4、 在“间隔”（interval）框中输入 168 小时。
5、 在“持续时间”（duration）框中输入 10 分钟。
6、 该功能将以预先选择的时间间隔和持续时间自动启动和关闭。
7、 确认运行更新循环时，回流区和冷却区的温度分别为 260℃和 140℃。使用该功能，以上各区的温度必
须至少为 260℃和 140℃。如果以上各区的处理工作低于 260℃和 140℃，则不得使用定时方式，参见
C
部分
，
第
139
页
，对于更高的温度采用手动程序，而且在计划停工过程中使用。
138
B．氮气助焊剂系统的操作，Gen－V（配方选项）
1、 从程序菜单“回流炉工作站”选择“回流炉系统设置向导”。
2、 进入“回流炉系统设置向导”
第
2
页
。
3、 确认点选“助焊剂冷凝保养选项”复选框。
4、 选择配方功能（仅适用于氮气回流炉），该功能中间隔时间无效。
需要正确设置“定时器循环持续时间”、“循环启动检查”和“助焊剂加热器延迟”。
5、 为所需高温设定点创建文件名为“autoclean.job”的配方（回流区和冷却区温度均应为 350℃）。
6、 载入文件名为“autoclean.job”的配方。
i、 “定时器循环启动检查”倒计时，助焊剂收集箱冷却空气吸风机关闭。
ii、 所有加热区变为绿色后，“助焊剂加热器延迟定时器”开始倒计时。
iii、 助焊剂加热器延迟定时器结束时，助焊剂排气吸风机关闭，助焊剂加热器（冷却区）开启。
iv、 所有加热器控制区进入正常状态后，助焊剂冷凝“循环持续时间”定时器开始倒计时。“循环
持续时间”结束时，将载入“冷却”（Cooldown）配方。
v、 如果“循环持续时间”定时器没有在“循环启动检查”定时器终止时启动，将伴随报警信息载
入“冷却”（Cooldown）配方。
vi、 在该自动清洗过程中，灯塔将保持黄色，以防意外地在回流炉中运行产品。
vii、 作为选项，在回流炉完成自动清洗循环后，可以自动载入生产工作。点击工具栏上方的“工具”
（UTILITIES），选择在自动清洗循环结束时载入冷却或生产工作（参照“系统软件操作指南”，
C.4.f 部分，第 32 页）。
