141
XIV．助焊剂维护 Gen－IX 系统：
• 应每星期运行自动清洗循环，清除回流炉的冷却模块和预热区域可能堆积的助焊剂。如果没有发现
助焊剂积聚在冷却模块的护栅上，该时间间隔可以延长。自动清洗循环运行完毕后，应根据需要检
查和清洗 Gen－9 冷却盘组件。如果回流炉配有可移除元件 Gen－9 助焊剂过滤器（金属丝网分离器，
60 微米），必要时应每星期进行检查和更换。任何时候，在恢复正常生产之前，应目视检查 Gen－9
系统的水管有无损坏和泄漏。
• 必要时应每星期检查和更换水（冷却剂）过滤器（50 微米）。
• 使用 Gen－9.x 助焊剂系统时必须在冷却水中混合防腐蚀剂。请与您的冷却器制造商确认或查询冷却
器说明手册，获得适用的防腐蚀剂。如使用 LYTRON 冷却器，Heller 公司推荐 3：1 的水/抑制丙二
醇基热传递液体。（Heller 零件编号：CP－6265）
• Gen－9 系统应每 6 个星期排出一次助焊剂堆积物，这是对每星期的自动清洗和冷却盘清洗的补充。
除了每星期的自动清洗和冷却盘清洗之外，在自动清洗循环完成后，应排空助焊剂收集箱。在每 6
星期的维护中，还应清洗 Gen－9 系统的顶板和冷却盘固定器的 O 形圈。Gen－9 系统的季度维护与
每 6 星期的维护相同。
千万小心：不得使用变性酒精清洗炉膛中的任何零件或部件，或 Gen－9 助焊
剂收集箱。
变性酒精可以用于清洗 O 形圈，但在装回到固定盘上之前必须完全干燥：参见
图
17。
推荐清洗计划表
计划期限 自动清洗 GEN－9
排空
冷却盘 顶板 冷却盘固定
器和 O 形圈
冷却剂
过滤器
每星期 ×
×
×
每 6 星期 × × × × × ×
每 12 星期 × × × × × ×
本推荐计划表仅为指导。请根据回流炉的实际使用情况予以调整。
142
A．自动清洗循环
• 这将需要回流炉停止生产约一个半小时。
• 在回流炉清空情况下，载入“自动清洗”配方。电磁阀将关闭流经 Gen－9 系统的水流。所有排气吸风
机关闭，可选低流量氮气开启。
• 回流炉加热至预定温度。当回流炉达到设定点时，计算机总览屏幕上所有炉区变为绿色，第一阶段定时
器开始倒计时。回流炉从冷启动加热一般需要 20 分钟。
• 第一阶段定时器结束时，第二阶段定时器开始倒计时。电磁阀开启流经 Gen－9 系统的水流。
• 第二阶段定时器结束时（默认为 30 分钟），根据设置，回流炉载入冷却或其它配方。可选低流量氮气关
闭。可在设置向导
第
2
页
的 Gen－9 选项下改变默认的设定值（参见
图
9）。任何改变都将影响自动清洗
循环的时间和回流炉总的停机时间。
• 在自动清洗循环过程中，无论何时 Gen－9 助焊剂收集箱上的自动调温器开关感应到温度过高，专用排
气吸风机将关闭，回流炉进入冷却配方。同样如果第一阶段定时器没有在循环启动检查时间内启动，回
流炉将伴随报警信息载入冷却配方。
• 在自动清洗循环过程中，灯塔将保持黄色，以防意外地在回流炉中运行产品。
• 作为选项，在回流炉完成自动清洗循环后，可以自动载入生产工作。点击工具栏上方的“工具”
（UTILITIES），选择在自动清洗循环结束时载入冷却或生产工作（参照“系统软件操作指南”，C.4.f 部
分，第 32 页）。如果选择生产工作，回流炉将需要 30 至 40 分钟冷却至预定温度，绿灯点亮后将恢复产
品流（加热区设定点的任何改变将影响自动清洗循环的时间和回流炉总的停机时间）。

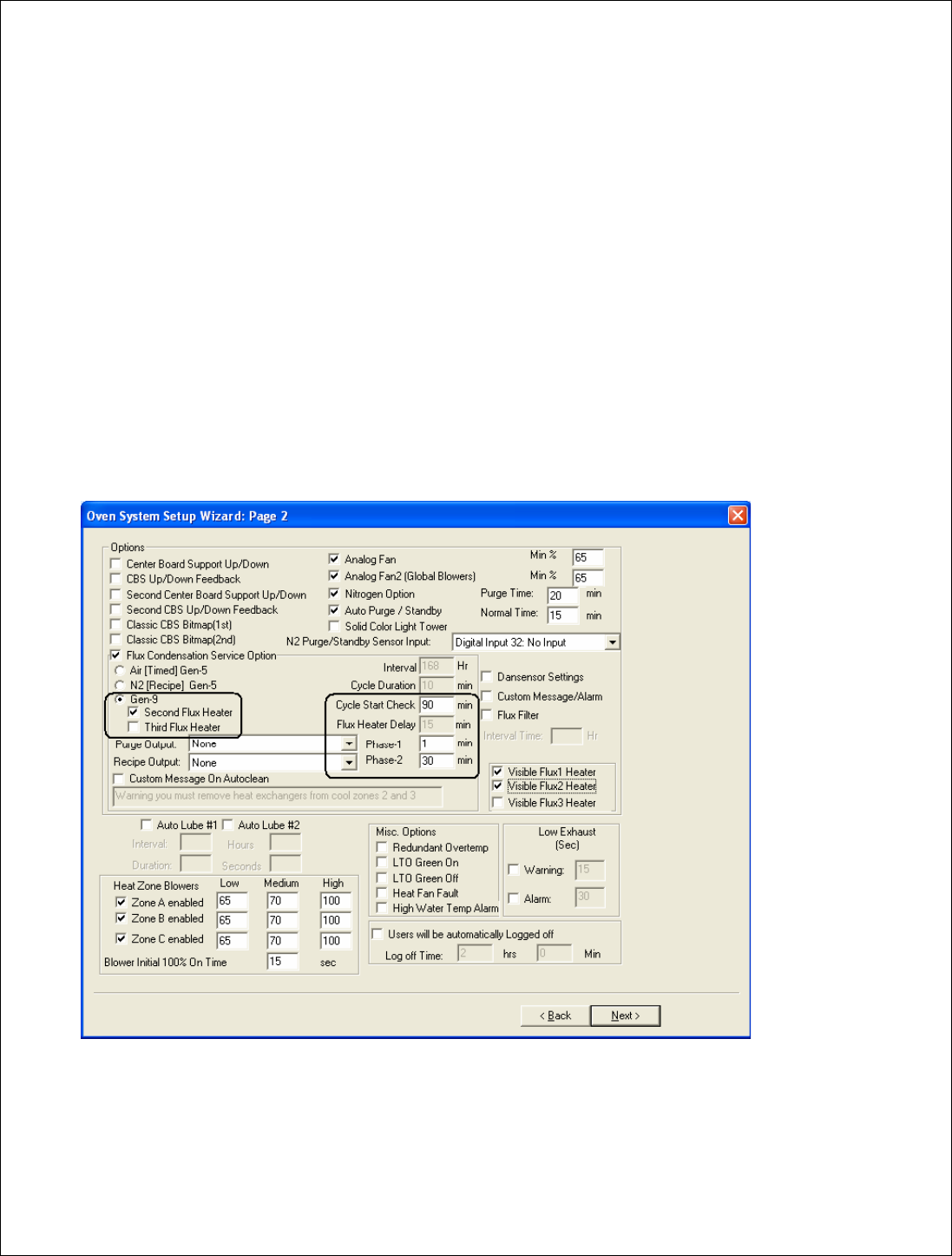

图
9
143
B．排空冷却箱
• 应每 6 个星期将 Gen－9 助焊剂收集箱中的助焊剂残留物排空。应在自动清洗循环运行完毕后立刻进
行。由于 Gen－9 助焊剂收集箱仍是热的，处理时必须小心。注意：排空助焊剂收集箱时，应断开回
流炉的电源，以免氮气散失。
• 拆下紧固件，摆动 Gen－9 助焊剂收集箱将其打开（
图
10），可以看到位于 Gen－9 助焊剂收集箱下
部的排液口（
图
11）。在第一个排液口下方放置收集助焊剂的容器。拔下塞子，让助焊剂流出。助焊
剂排空后，取下所有旧的管用密封带，清洗塞子和管口的螺纹。在外螺纹上缠绕新的 Teflon 密封带
后，将塞子拧紧。
• 将收集助焊剂的容器移至第二个排液口下方，重复以上的排空程序。
• 第二个排液口排空并拧紧塞子后，摆动助焊剂收集箱将其关闭并固定在基座框架上。根据所安装的
冷却箱的数量，按要求对每个 Gen－9 助焊剂收集箱进行排空。
所需工具/个人保护装备：
1、 大号可调扳手
2、 ＃2 飞利浦螺丝刀
其它材料：
1、 收集助焊剂的容器
2、 Teflon 管用密封带
紧固件

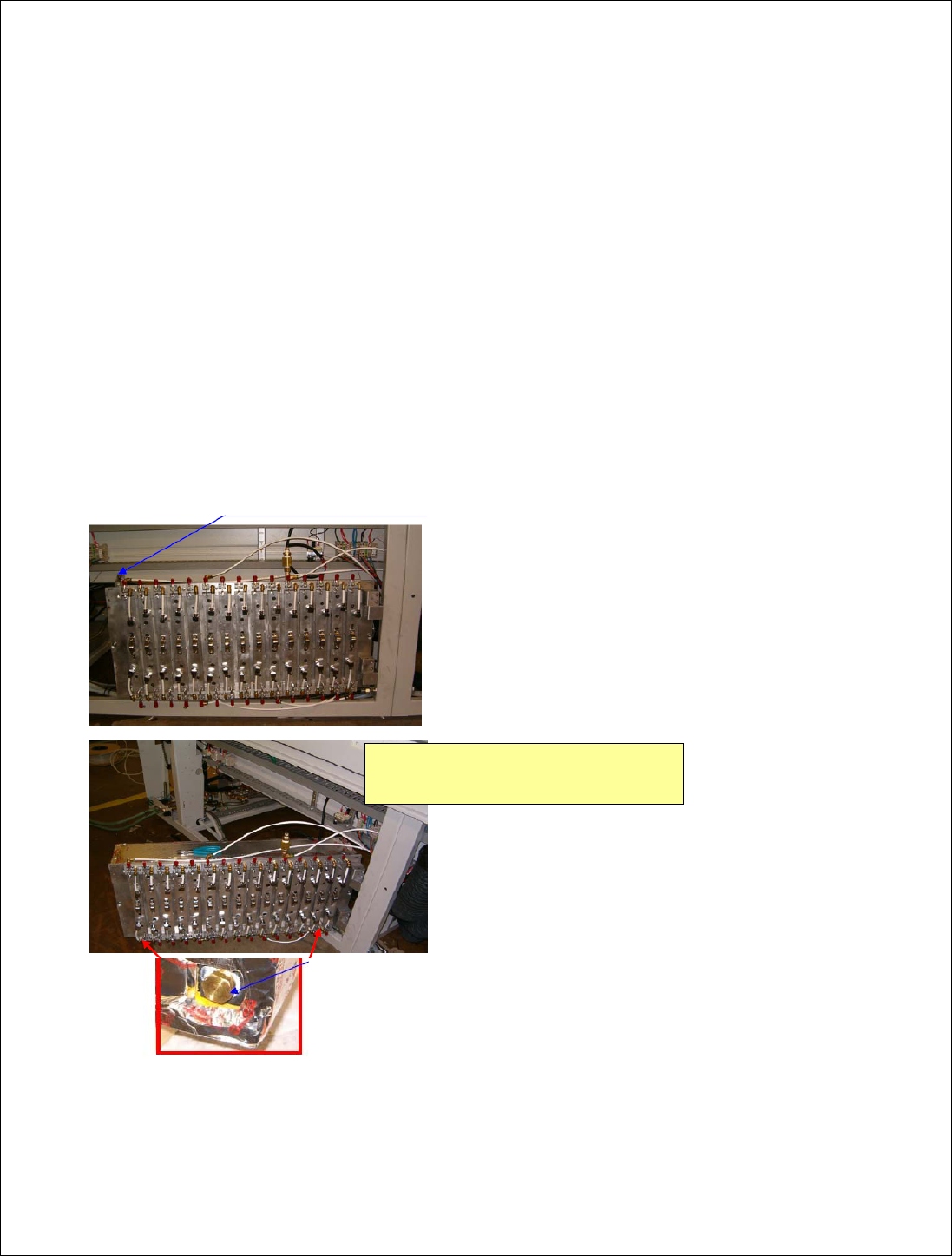

图
10
关闭位置
图
11
打开位置
图
12
典型的排液口塞子，
两个位置，底部表面
由于 Gen－9 助焊剂收集箱和冷却盘
可能还是热的，处理时应小心。
