11 8 III ．更换吸风机电动机 拆卸 1 、 关闭主 电源。 2 、 从顶盖 的后侧角落拆下螺钉。 3 、 升起顶 盖，使之支撑在其压杆上。 4 、 断 开氮气管 道。 （如果适用）
117
8、 用尖嘴钳将系带夹从网带上拆下。
网带拼接
安装 FLAT-FLEX 时始终使之以 网带中的箭头表示阶梯
该箭头指示的方向前进，线圈的 之间的拼接线的动作。
闭合端朝向行进的方向。
图
2
9、 重复相同的程序，更换顶部加热元件。
10、 当将轨道滑回到位并位于“拼接板”上时，在“拼接板”上应有大量的 anti-seize 润滑脂。“拼
接板”也是热膨胀节。
注意：当以这种方式拆除轨道时不需要进行轨道调节。
118

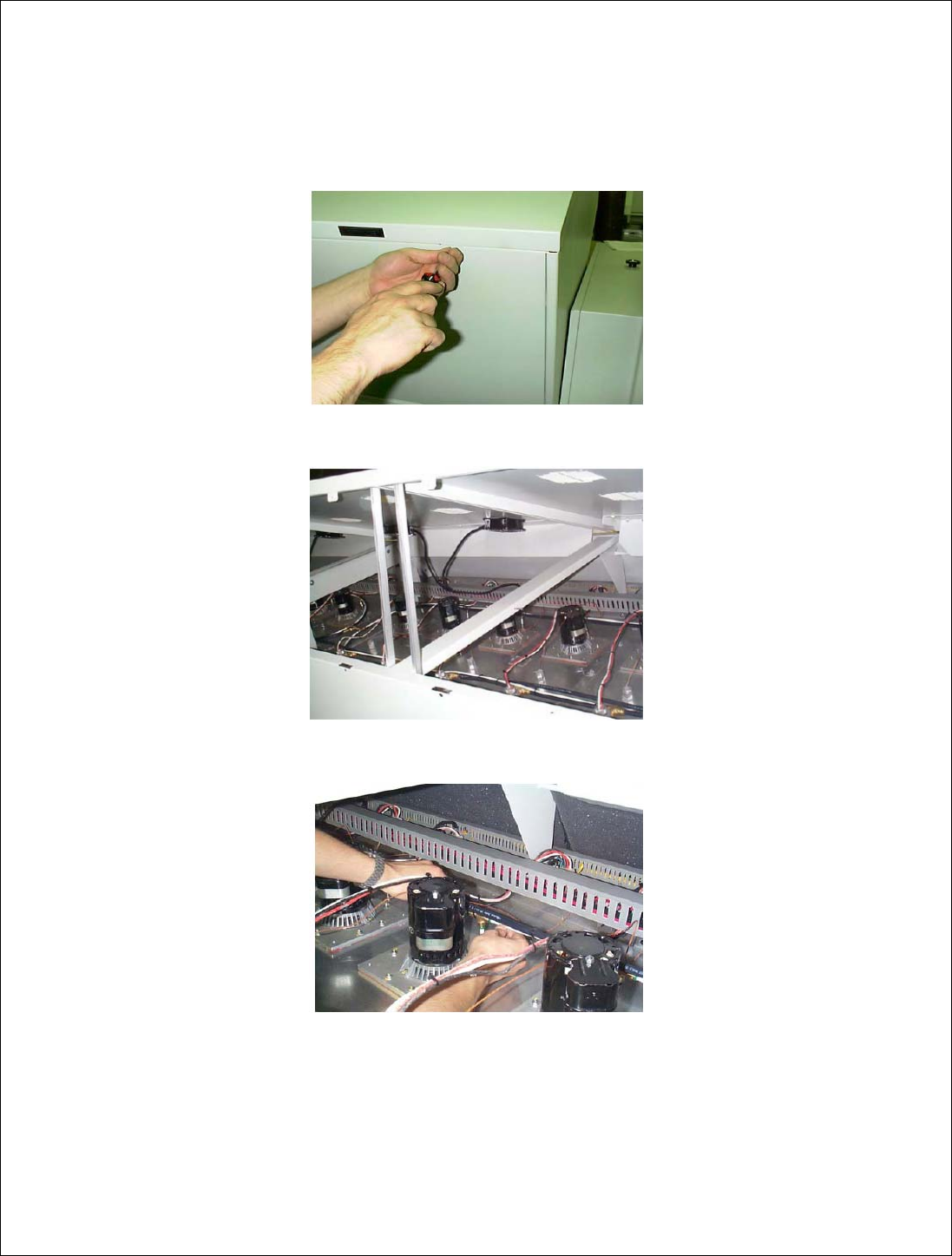

III．更换吸风机电动机
拆卸
1、 关闭主电源。
2、 从顶盖的后侧角落拆下螺钉。
3、 升起顶盖，使之支撑在其压杆上。
4、 断开氮气管道。（如果适用）
119

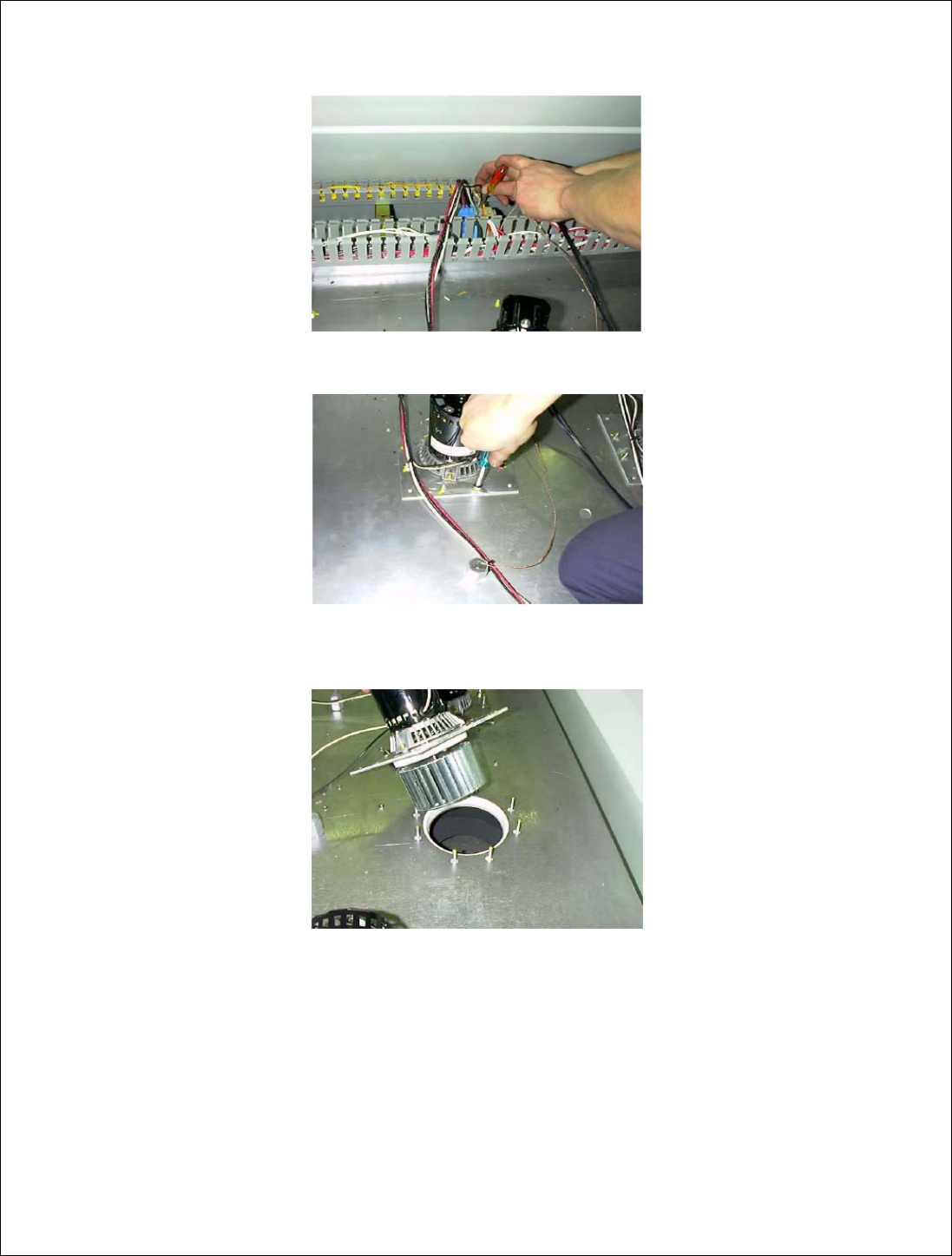

5、 断开配线。使用螺丝刀，短角 WA GO （零件编号 210－258）。
6、 拆下电动机安装盘的螺栓上的螺母和垫片
7、 在安装盘的一个角下方移动一字头螺丝刀，破坏密封。
8、 向上取出电动机和安装盘组件。
重新装配
（顶部和底部）
重新安装更换的吸风机之前，确认具有相同的型号和相同的绝热厚度（1/2”或 1”）。
1、 仅在氮气回流炉上，安装电动机之前在 10－32 螺栓上放置一片氮气垫圈（零件编号 5341）。
