115
图

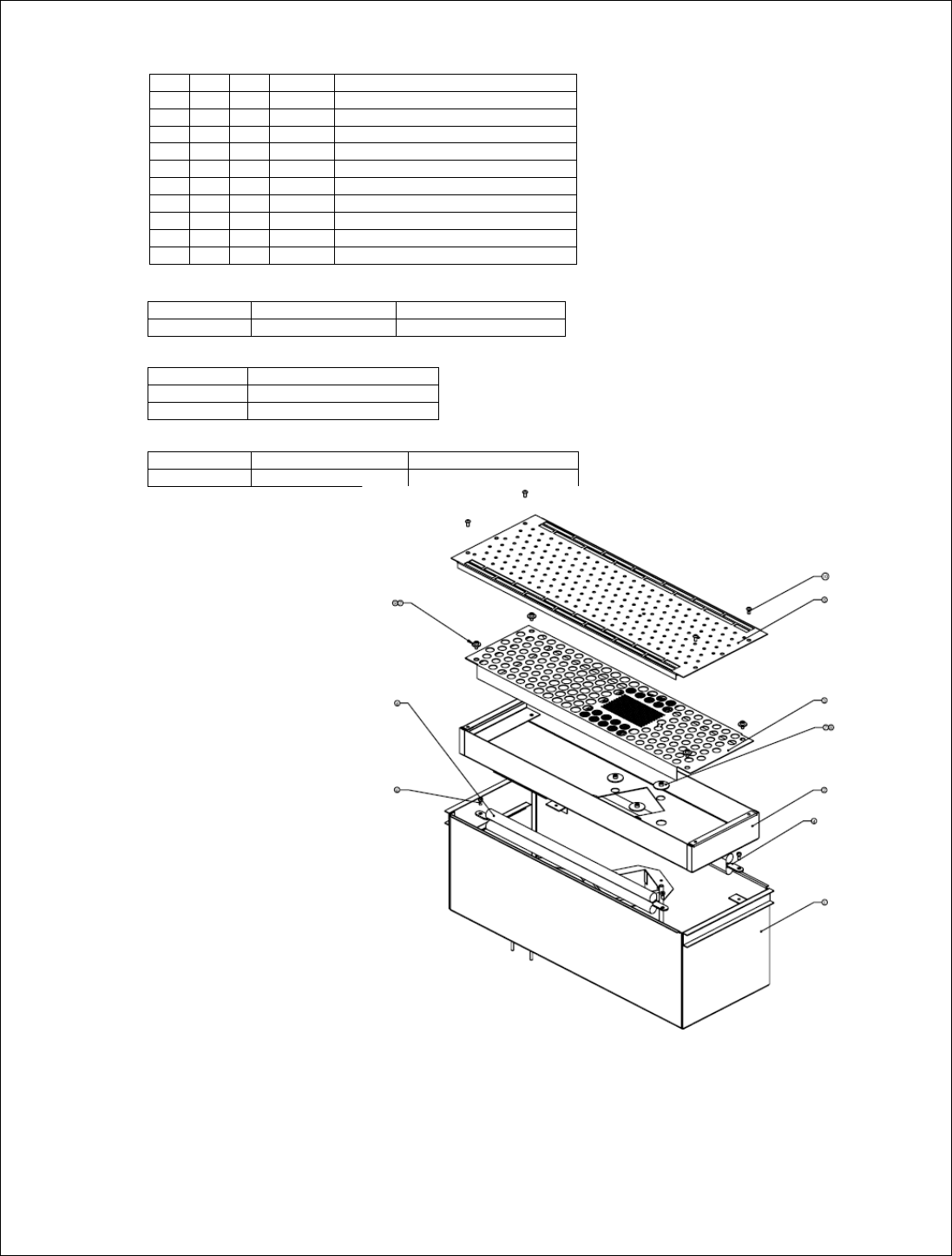

1B 显示 5”叶轮吸风机加热模块的所有零件的装配。
件号 数量 尺寸 零件编号 说明
1
参考
见表
2 1 D 684921
散流器箱焊接件
3 1 D 685173
内护栅焊接件
4 2
见表
5 1
见表
6 4 3632
外加面板螺钉
7 8 95416
SHCS＃10－32×3/8 LG
8 4 3537
垫片（内径 0.22，外径 1.2×厚度 0.06）
9 4 3536
垫片（内径 0.22，外径 0.64×厚度 0.06）
10 4 96111
BHCS 不锈钢 10－32×3/8 LG
件号 1 表格
D－684920－01 外箱焊接件，无碳化器 用于 D－684986－01，－02
D－684920－02 外箱焊接件，带碳化器 用于 D－684986－03，－04
件号 4 表格
D－686049 5000W 加热元件，380V
D－682991 6000W 加热元件，240V（低压）
D－682991 6000W 加热元件，480V（高压）
件号 5 表格
D－673094－01 端部护栅焊接件，带网眼 用于 D－684986－01，－03
D－673094－02 端部护栅焊接件，无网眼 用于 D－684986－02，－04
图
1B
116

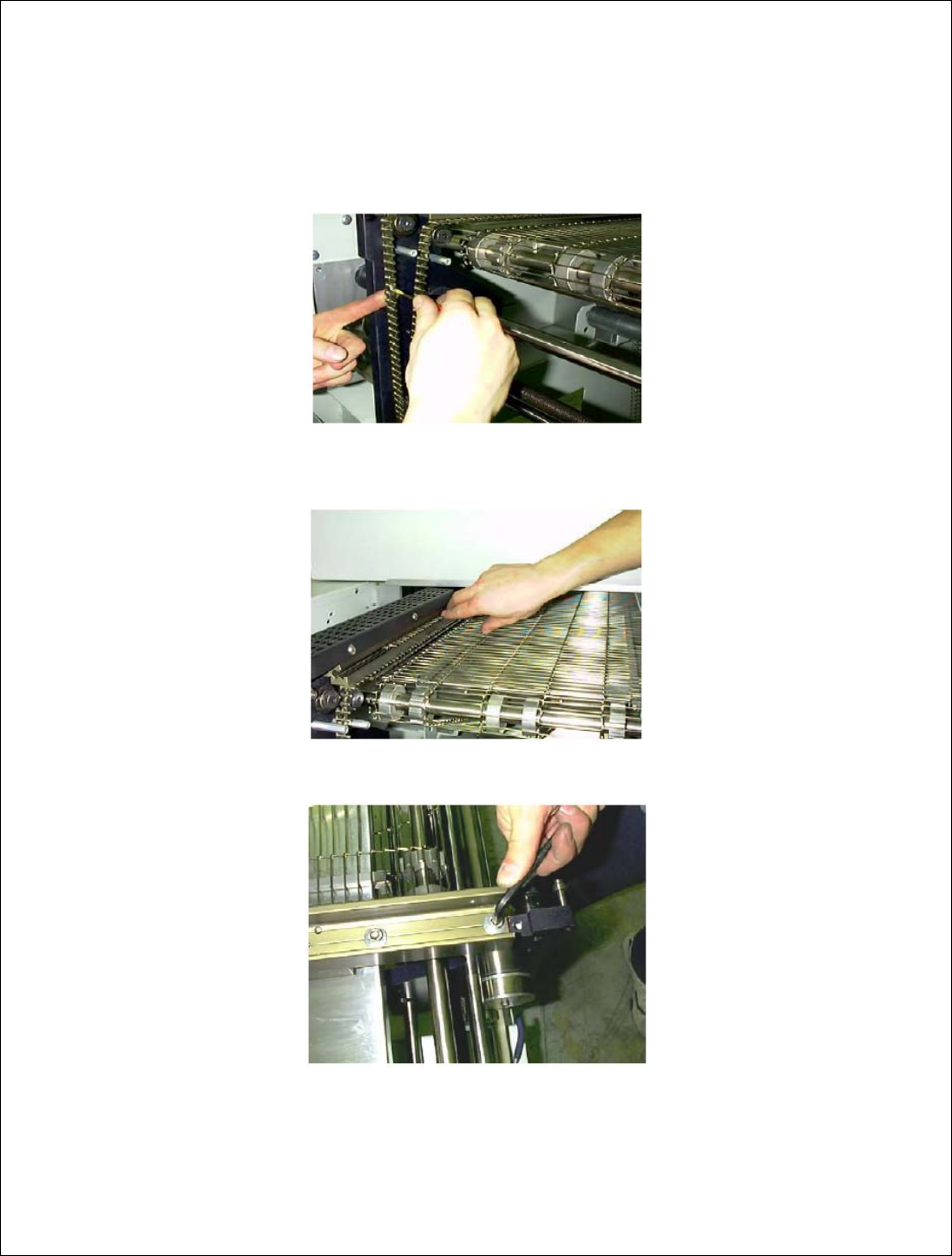

II．更换底部加热元件
1、 在回流炉冷却状态下，运行“唤醒”（WAKEUP）工作，直至看见可调链条的主链节出现在回
流炉出口端的链轮齿上。
2、 按下紧急停止开关，停止输送带。
3、 用小号的一字头螺丝刀用力撬动主链节的链夹，将其拆下。
4、 从传动链轮上拆下链条。
5、 将链条沿着轨道全部拉出来。
6、 从轨道的长截面上拆下内六角螺钉。
7、 朝身体方向用力拉出轨道。轨道从将其与短轨道连接的钢延伸块上滑出。
117

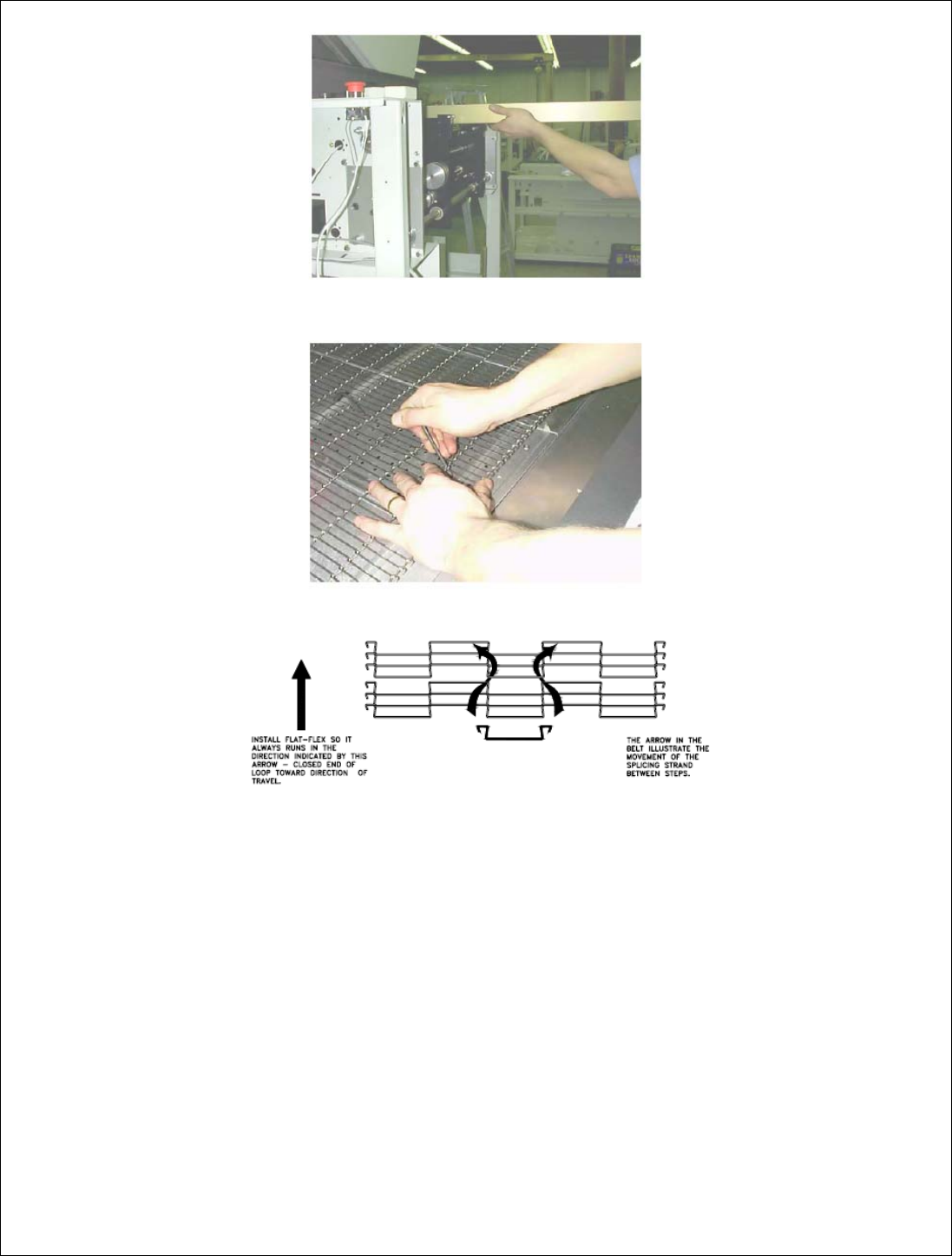

8、 用尖嘴钳将系带夹从网带上拆下。
网带拼接
安装 FLAT-FLEX 时始终使之以 网带中的箭头表示阶梯
该箭头指示的方向前进，线圈的 之间的拼接线的动作。
闭合端朝向行进的方向。
图
2
9、 重复相同的程序，更换顶部加热元件。
10、 当将轨道滑回到位并位于“拼接板”上时，在“拼接板”上应有大量的 anti-seize 润滑脂。“拼
接板”也是热膨胀节。
注意：当以这种方式拆除轨道时不需要进行轨道调节。
