109 XIX ．氮气管理（自动净化 / 热备 ） 1 、 进入“ 回流炉系统设置向导” 。 2 、 点击“ 氮气选项”和“自动净化 / 热备” 。 3 、 在 “净化时 间”中输入 20 分钟 ，在“正常时间”中输入 15 分钟。 4 、 载入“ 加热” （ Hot ）工作配方。回流炉将净化 20 分钟。 5 、 净化完 成后，回流炉将运行 “正常”模式。此时， 调节正常流量阀，获得所需流速，并使用氧 气分析仪检 查其 PPM 水平。…
108
该可选分析仪的使用手册已包含在本回流炉手册中。请按照说明正确使用、校准和维护该分析仪，以符
合质量保证程序的要求。
D．自动净化/热备选项
该选项允许回流炉在预热过程中以 2000SCFH（56 m
3
/小时）的流速自动净化 10－20 分钟。此后，流速
自动下降至正常工作水平。
要调节净化时间间隔，参见
第
XIX
部分，第
109
页
：“氮气管理”。
回流炉还配有传感器，当炉内没有产品时允许以“氮气热备模式”运转。在该模式下，氮气流速降低，
允许炉内氧气 PPM 水平升高。当电路板进入回流炉时，传感器激活电路，使回流炉恢复净化氮气流速和氧
气 PPM 水平。
回流炉进入热备的时间间隔已在出厂时预设。参见
第
XIX
部分，第
109
页
：“氮气管理”（自动净化/热备）。
E．氮气开关选项
作为选项，进入主总览屏幕，并用鼠标选择“氮气”开关以开启或关闭氮气。该“氮气”开关根据当前
的配方控制氮气流量。（注意：在冷却模式结束后，无论有无该选项，回流炉都将自动关闭氮气流。）

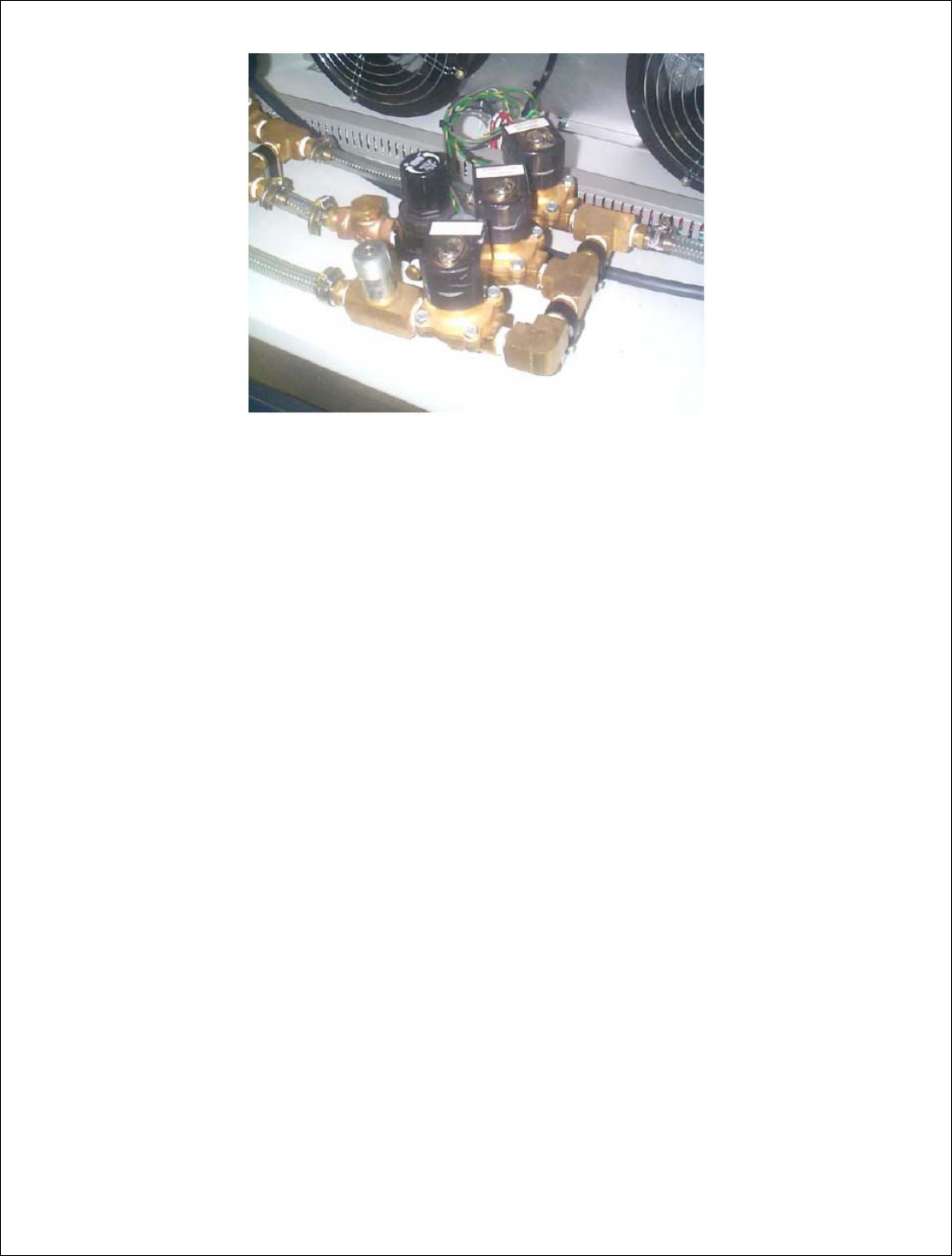

作为选项，有些回流炉配有自动控制的氮气开关。该开关安装在流量计面板上（参见上面
图
17）。
F．冷却模块吸风机速度控制选项
冷却模块中的吸风机具有足以用于重型 PC 板的冷却功率。对于较轻的板可以通过软件的方式调节冷却
速度。作为选项，也可使用旋钮（位于键盘下方）手动调节冷却速度。如果安装了可选的上端或底侧外部冷
却单元，其速度也是可以控制的（如果已配）。
要调节计算机控制的冷却速度，在“模拟式风扇”设定点窗口输入比例值。对于加热的冷却区冷却吸风
机的速度不得低于 65％。
要手动调节冷却速度（可选），使用电气面板上的旋钮。由于旋钮上提供的刻度盘没有按照实际吸风机输
出进行校准，必须通过实验确定正确的设置值。
G．氮气安全
虽然氮气完全属于惰性物质，仍应采取一些简单的防范措施。必须维持系统工作所在区域的正确通风，
以保证空气中的氧气含量始终处于安全水平；否则氮气的连续流动会置换空气，耗尽氧气的正常水平。应在
回流炉区域创造充足的通风条件，排出过量的满含氮气的空气，取而代之以正常的气氛。如果回流炉安装在
较小的封闭空间内，特别推荐安装室内氧气监控系统。这些系统可从Beckman仪器公司、Delta F公司、Illinois
仪器公司和Teledyne公司购买。
109

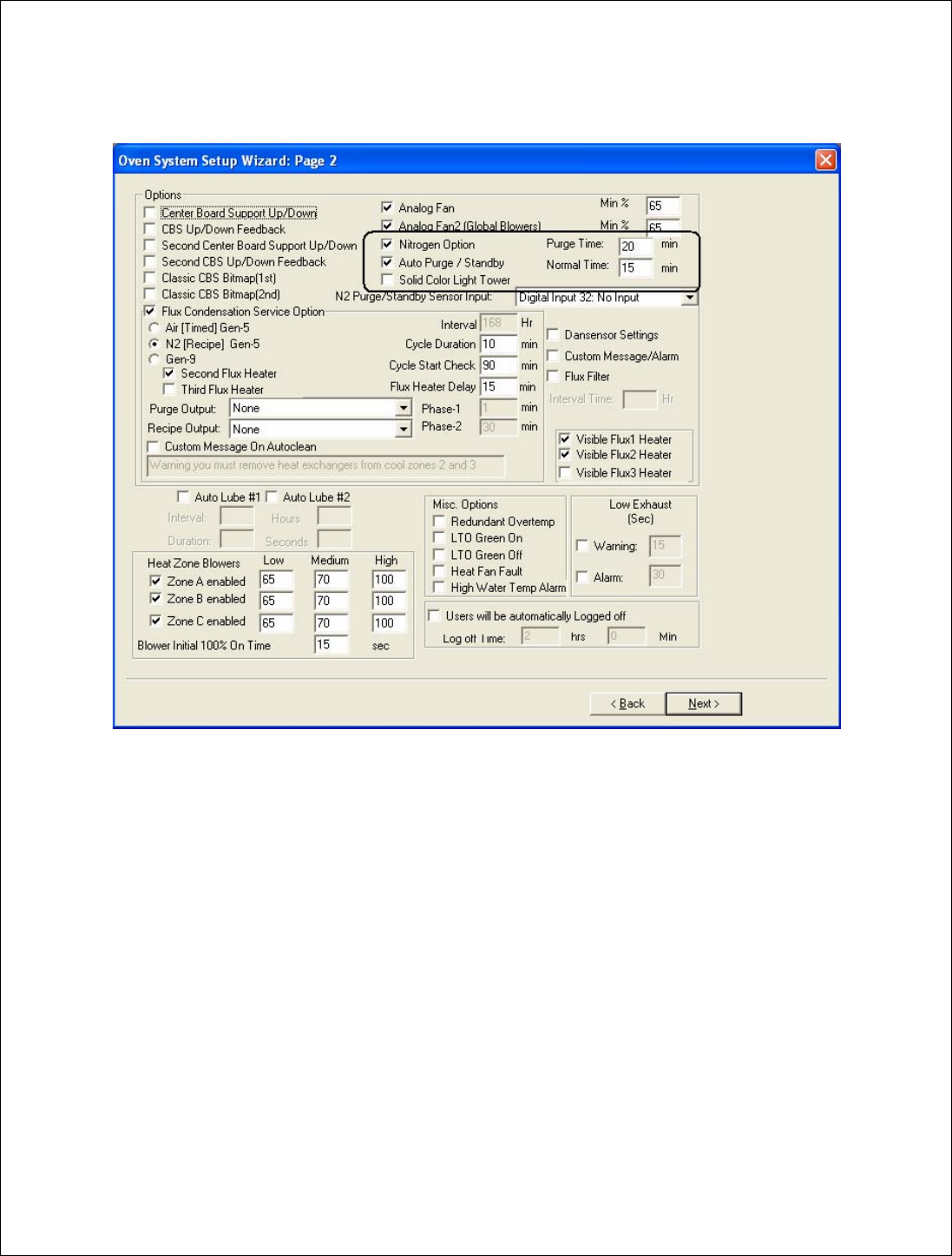

XIX．氮气管理（自动净化/热备）
1、 进入“回流炉系统设置向导”。
2、 点击“氮气选项”和“自动净化/热备”。
3、 在“净化时间”中输入 20 分钟，在“正常时间”中输入 15 分钟。
4、 载入“加热”（Hot）工作配方。回流炉将净化 20 分钟。
5、 净化完成后，回流炉将运行“正常”模式。此时，调节正常流量阀，获得所需流速，并使用氧
气分析仪检查其 PPM 水平。
6、 如果进口传感器未阻断达 15 分钟，即未进行生产，回流炉将进入“热备”状态。调低流量阀，
获得 500SCFH 流速，以保持氮气消耗最低。
110
7、 处于“热备”状态时，回流炉将净化设定时间的一半。在这种情况下是 10 分钟。
8、 生产过程运行 10 分钟后，回流炉将再次切换至“正常”模式。
9、 随着生产量的变化，该“净化”、“正常”和“热备”过程将会继续。
10、 确保每月检查氧气水平，以检查其性能。如果在相同流速和电路板尺寸的情况下，PPM 水平
增高，请确认您的氮气质量和压力保持稳定，而且您的排气管没有变化。
11、如果这些区域检查没有问题，请联系 Heller 服务部门获得进一步的支持。
