故障检修 记录工具
3-371
６．面积排列元件(“所有球”)识别错误的详细情况
‘ＲＥＳ Ｍ Ｎ Ｔｙｐｅ Ｉｎｄｅｘ ＥｒｒＣｏｄｅ ……’
Ｍ：同时识别的个数
Ｎ：同时识别的阶段号码
Ｔｙｐｅ：元件类型
ＰＢＧＡ＿ＡＬＬ、ＬＧＡ＿ＡＬＬ
Ｉｎｄｅｘ：元件的识别号码
错
误
代
码
错误内容 推定错误原因
７ Pitch 球间距异常。 ・ 球间距输入错误。
８ ０ 球的亮度太暗。 ・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 照明亮度很差时。
・ 没有点亮照明。
８ ４ ３ 外周的上下边球列间
距异常。
・ 球间距设置错误。
・ 在上下边检测中，某一边的球没有被检测到，只是把一
列内侧的球误判断为外周球时发生。
８ ４ ４ 外周的左右边球列间
距异常。
・ 球间距设置错误。
・ 在左右边检测中，某一边的球没有被检测到，只是把一
列内侧的球误判断为外周球时发生。
８ 5 没能建立所有球的检
测框。
・ 球间距、直径输入错误。
・ 元件的倾斜度大的时候发生。
・ 元件边缘的外周部上有标记等容易反射的东西存在时
发生。
・ 没有执行校准(象素比率的设定)时发生
８ ６ Raw Col S
ErLv Dir (ABS)
球面积错误。 ・ 缺球时发生。
・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 球的直径不相同时发生。
・ 全部球变为不成形时发生。
８ ７ Raw Col D
ErLv (ABS)
球直径错误。 ・ 缺球时发生。
・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 球的直径不相同时发生。
・ 全部球变为不成形时发生。
８ ８ Raw Col L
Lth
球亮度异常。 ・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 检测比其他的球照得很暗的球。
８ ９ En Raw Col
Dia
没有球（直径异常）。 ・ 缺球、或者球和球之间连线混合成一个球的状态时，球
直径变为异常而发生的错误。
８ １０ En Raw Col
V Vth
没有球（亮度异常）。 ・ 球的尖端部有缺陷时发生。
・ 球部有许多缺陷时发生。
８ 11 球样品数太少。 ・ 因污垢、氧化等原因，能正常检测的球数为 2 个以下时
发生。
８ 12 0 定位失败。 ・ 球分配设置错误。
・ 球直径输入错误。
・ 硬件异常。
８ 12 0 RC1 504
RC2
没能检测到球。 ・ 元件错误时发生。
・ 元件没有被吸取时发生。
・ 因污垢、氧化等原因，球几乎没有被照出来时发生。
・ 照明没有被点亮时发生。
・ 球和背景颜色的对比度过低时发生。
・ 球数量多并且类似的球有很多时发生。
８ 12 0 RC1 508
RC2
定位失败。 ・ 球分配设置错误。
・ 球直径输入错误。
・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 球和背景颜色的对比度过低时发生。
・ 类似于球的标记等东西多的时候发生。
故障检修 记录工具
3-372
８ 12 0 RC1 510
RC2
时间溢出（识别过程超
过 4 秒以上而中断识
别）。
・ 球分配设置错误。
・ 球直径输入错误。
・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 球和背景颜色的对比度过低时发生。
・ 球数过多并且类似于球的标记有很多时发生。
８ １２ 5 Raw Col 没有发现球。 ・ 球间距、直径输入错误。
・ 元件边缘的外周部上有标记等容易反射的东西存在时
发生。
・ 没有执行校准(象素比率的设定)时发生。
８ 12 6 Raw Col S
ErLv (ABS)
球面积错误。 ・ 缺球时发生。
・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 全部球变为不成形时发生。
８ 12 7 Raw Col D
ErLv (ABS)
球直径错误。 ・ 缺球时发生。
・ 因污垢、氧化等原因，球被照得不清晰时发生。
・ 全部球变为不成形时发生。
８ １６ Xd Yd 分割视野间的校正量
异常。
・ 没有正确指定视野间距。
・ 没有正确指定视野的倾斜度。
Pitch:检测的球间距(mm)
Raw:检测错误的球行号(在画面上 0、1、2～)
Col:检测错误的球列号(从画面的左边 0、1、2～)
S:检测错误的球面积(mm2)
D:检测错误的球直径(mm)
ErLv:检测错误的球错误率(%)
(ABS):与设置尺寸相比的所有球的平均值和误差率(%)
Rc1:图像处理内部处理的主要错误代码
Rc2:图像处理内部处理的次要错误代码
Rc1、Rc2 是，指图像处理装置的内部识别块和内部评价参数。它即使不能确定直接原因，但分析错误时，
是一个必要的信息。请记好错误代码，并与代理店或本公司技术服务部取联系。
Dir:检测错误的检测球方向(0:上下方向 1:左右方向)
L:检测错误的球亮度(0～255)
Lth:球的亮度判定值(0～255)
En:球的有无检查中检测错误球的数量
Dia:球的有无检查中最初检测的错误球的直径(Pixcel)
V:球的有无检查中最初检测的错误球的闪亮度
Vth:球的有无检查中的球的闪亮度判定值
Xd:被认为是错误的横方向的校正量
Yd: 被认为是错误的纵方向的校正量
V、 Vth 的值，是闪亮度平均值的判定(0～255)和闪亮度总和的判定时存在。
V、 Vth 当中，其中一个超过 255 时，根据闪亮度的总和来判定。

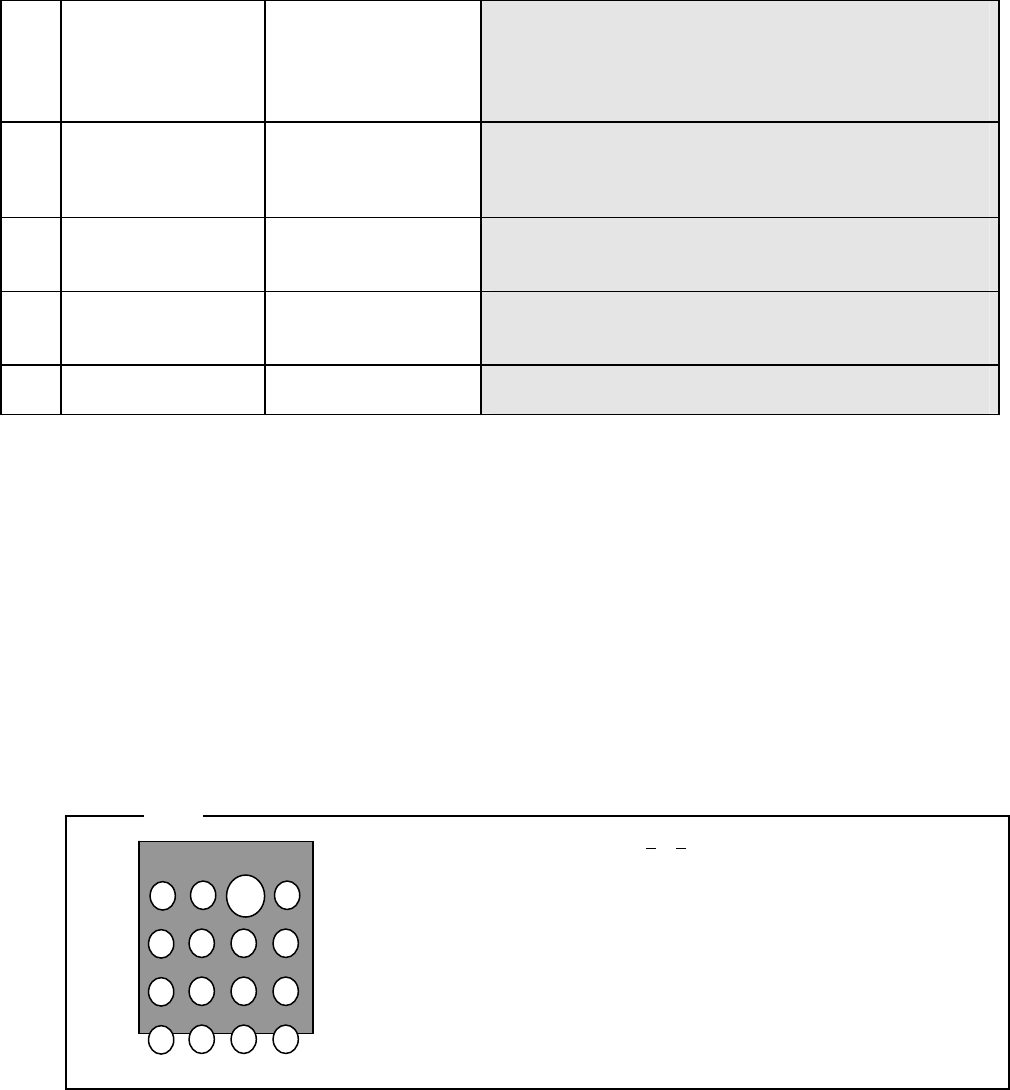

０ 1 ２ ３
０
1
2
3
RES 1 1 PBGA_ALL08702 0.6 65.0
错误代码：在 ID「０」位置上 BGA 的 0 行 2 列的球直径比实际球直径相
比 65％为异常。
（比如:球实际直径为 0.6mm 时，检测结果为 0.99 ｍｍ）
例
故障检修 记录工具
3-373
７．面积排列元件(“所有球-陶瓷”)识别错误的详细情况
‘ＲＥＳ Ｍ Ｎ ＣＢＧＡ＿ＡＬＬ Ｉｎｄｅｘ ＥｒｒＣｏｄｅ ……’
Ｍ：同时识别的个数
Ｎ：同时识别的阶段号码
Ｉｎｄｅｘ：元件的识别号码
错误
代码
错误内容 推定错误原因
８ 没有检测元件。 ・ 外形直线部不明了时发生。
８ 5 Raw Col 没有发现球。 ・ 没有球时发生。
・ 因球的形状、配置、颜色的关系，球的
根部影子被照得不清晰时发生。
・ 元件中心和球矩阵中心不一致时发生。
８ 6 Raw Col S ErLv 球面积错误。 ・ 缺球时发生。
・ 因球的形状、配置、颜色的关系，球的
根部影子被照得不清晰时发生。
８ 7 Raw Col D ErLv 球直径错误。 ・ 缺球时发生。
・ 因球的形状、配置、颜色的关系，球的
根部影子被照得不清晰时发生。
８ 16 Xd Yd 分割视野间的校正量异常。 ・ 没有正确指定视野间距。
・ 没有正确指定视野的倾斜度。
Raw:检测错误的球行号(在画面上 0、1、2～)
Col: 检测错误的球列号(从画面的左边 0、1、2～)
S: 检测错误的球面积(mm2)
D: 检测错误的球直径(mm)
ErLv: 检测错误的球错误率(%)
Xd:被认为是错误的横方向的校正量
Yd:被认为是错误的纵方向的校正量
