4.2.3.6 檢查衝擊電流限制跨接線
衝擊電流限制必須依電源電壓設定。為此，應在衝擊電流限制板上使用跨接線（圖 4.2 - 7 中的第
1 項）。
4
圖
4.2 - 7

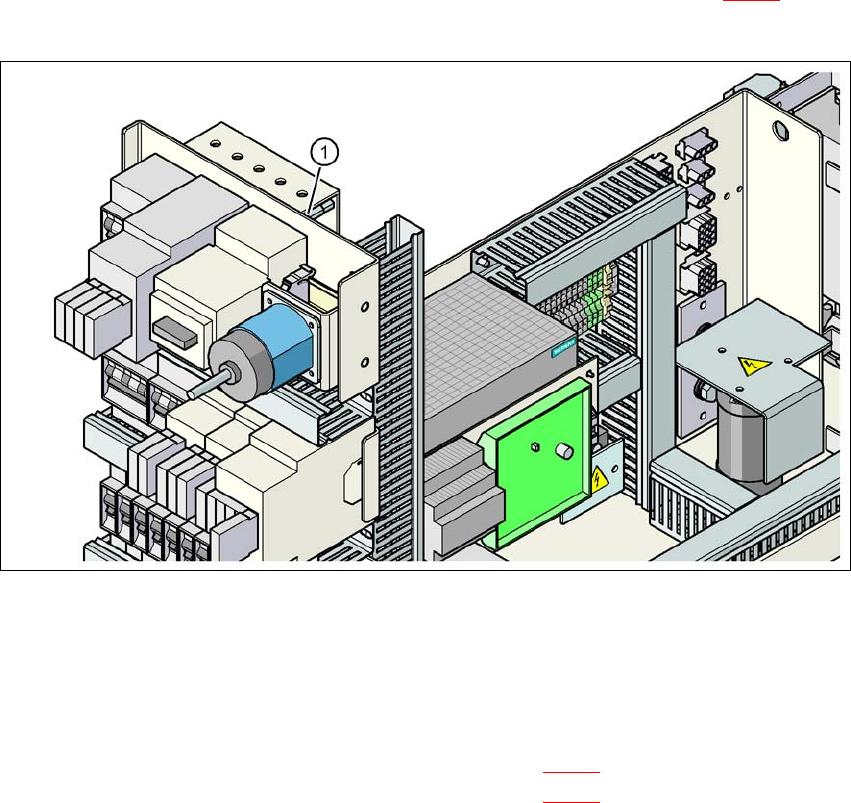

衝擊電流限制板和接頭的位置
(1) 衝擊電流限制板
→ 檢查跨接線的分配，必要時予以修正。
電源電壓，交流 3 x 200 V / 3 x 208 V / 3 x 230 V （見圖 4.2 - 8
）
電源電壓，交流 3 x 380 V / 3 x 400 V / 3 x 415 V （見圖 4.2 - 9
） 4
用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.2 安裝位置的基礎設施
201
4
圖
4.2 - 8
衝擊電流限制
-
連接和跨接線 （交流
3 x 200 V / 3 x 208 V / 3 x 230 V
）
4
圖
4.2 - 9
衝擊電流限制
-
連接和跨接線 （交流
3 x 380 V / 3 x 400 V / 3 x 415 V
）
交流 3 x 200 V / 3 x 208 V / 3 x 230
交流 3 x 380 V / 3 x 400 V / 3 x 415 V
4 組立與啟用 用戶手冊 SIPLACE D1/D2
4.2 安裝位置的基礎設施 源自軟體版本 SR.605.xx 07/2008 英文版
202
4.2.4 介面
4
圖
4.2 - 10
介面
4
(1) 配備 Siemens 輸送帶介面的輸送帶控制裝置
(2) 「PCB 輸入端」配件中的 PC 和 LAN 連線
(T) PCB 輸送方向
