用戶手冊 SIPLACE D1/D2 2 作業安全 源自軟體版本 SR.605.xx 07/2008 英文版 2.9 關閉總電源開關後的取置系統通電狀況 87 2.9.1 取置機在總電源開關處關閉，但仍與總電源連接 警告 下列元件即使在總電源開關關閉 後，仍帶有可能致命的電壓 ： – 饋電端子 X1 00 （圖 2.9 - 2 中的第 2 項，第 88 頁） – 放電反應 器 Z2 （圖 2.9 - 2 中的第 4 項，第 88 頁） …
2 作業安全 用戶手冊 SIPLACE D1/D2
2.9 關閉總電源開關後的取置系統通電狀況 源自軟體版本 SR.605.xx 07/2008 英文版
86
2.9 關閉總電源開關後的取置系統通電狀況
2
警告
取置機使用交流 3 x200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3 x 400 V，
或交流 3 x 415 V ± 5 %， 50/60 Hz 主電壓。這表示系統的某些部份即使是在總電源開關關閉之
後也可能存在致命的電壓。因此，取置機使用不當會造成人員死亡、嚴重受傷或設備嚴重受損。2
→ 請隨時遵循適用的意外防範及 DIN 法規 （特別是 DIN EN 60 204，第一條）。
→ 只有合格並且接受過訓練的人員才能開啟電源供應裝置上的防護板。
2
圖
2.9 - 1
取置機上總電源開關的位置和總電源
(1) 總電源開關 S1
(2) 保護蓋後的電源供應裝置
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.9 關閉總電源開關後的取置系統通電狀況
87
2.9.1 取置機在總電源開關處關閉，但仍與總電源連接
警告
下列元件即使在總電源開關關閉後，仍帶有可能致命的電壓：
– 饋電端子 X100 （圖 2.9 - 2
中的第 2 項，第 88 頁）
– 放電反應器 Z2 （圖 2.9 - 2
中的第 4 項，第 88 頁）
–保險絲 FU、 FV、 FW 和 FBU （圖 2.9 - 2
中的第 1 項，第 88 頁）
– 主濾波器 Z1 （圖 2.9 - 2
中的第 5 項，第 88 頁）
– 維修插座 BU1 （圖 2.9 - 2
中的第 3 項，第 88 頁）
– S1 總電源開關的纜線連接端子 1、3 和 5 （圖 2.9 - 1
中的第 1 項，第 86 頁和圖 2.9 - 2 中的
第 6 項，第 88
頁）
– 顏色為棕色的單一纜線，即使在總電源開關關閉後仍留有致命電壓。
–軸單元 （圖 2.2 - 9，第 52 頁）
2 作業安全 用戶手冊 SIPLACE D1/D2
2.9 關閉總電源開關後的取置系統通電狀況 源自軟體版本 SR.605.xx 07/2008 英文版
88
2

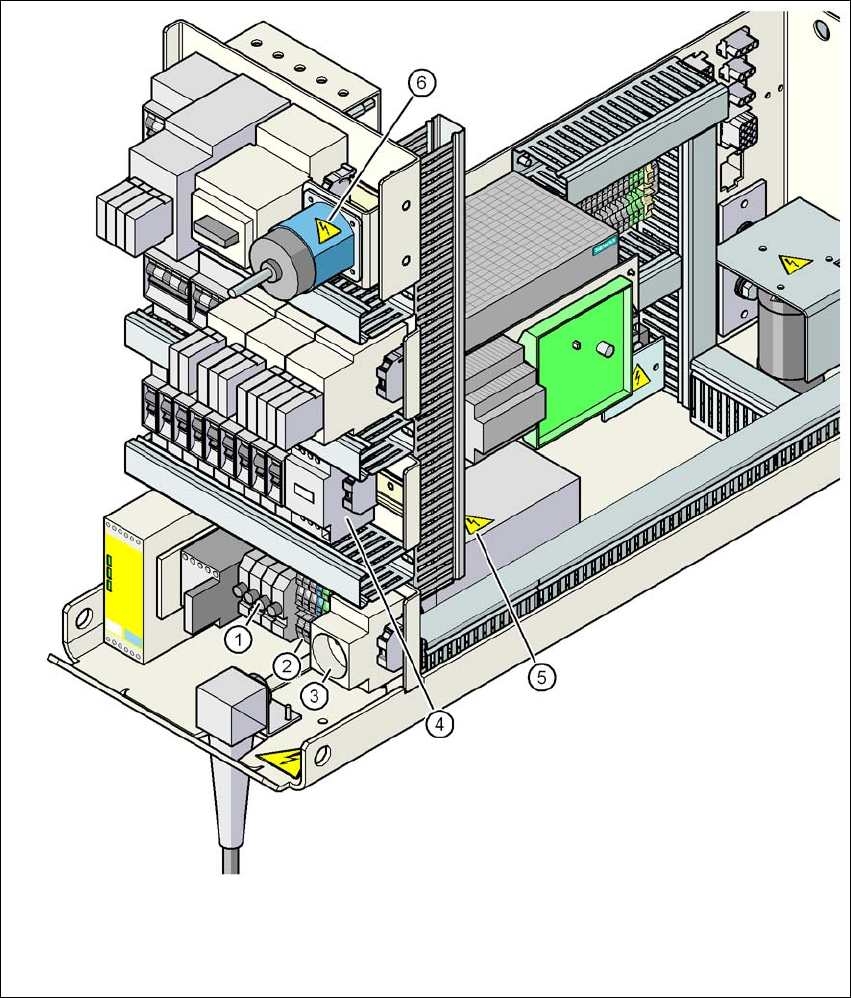

圖
2.9 - 2
電源裝置，正面檢視
(1) 保險絲 FU、 FV、 FW （放電反應器 Z2） 和 FBU （維修插座 BU1）
(2) 饋電端子 X100
(3) 維修插座 BU1
(4) 放電反應器 Z2
(5) 主濾波器 Z1
(6) 總電源開關 S1
