用戶手冊 SIPLACE D1/D2 2 作業安全 源自軟體版本 SR.605.xx 07/2008 英文版 2.5 取置機操作的安全說明 65 2.5.10 料帶裁斷器的安全說明 2 圖 2.5 - 6 料帶裁斷器的安全說明 危險 ! 小心割傷手指 2 → 若手部未 採任何取保護措施不可伸到 廢料帶導槽 （見圖 2.5 - 6 中的第 1 項） ， 即使已關閉取 置機也是如此。 → 同樣，即 使已關閉了取置機，也不要 從底部將未採任何…

100%1 / 334
2 作業安全 用戶手冊 SIPLACE D1/D2
2.5 取置機操作的安全說明 源自軟體版本 SR.605.xx 07/2008 英文版
64
2.5.9 手動移動 P&P 取置頭 Z 軸的安全說明
注意
危險 ! 小心被 P&P 取置頭壓傷 2
不可用手推回歸裝置的緩衝檔來移動 Z 軸。氮氣彈簧的強大彈力可能會因緩衝檔反彈而傷到您的
手指。當活塞桿彈簧回到起始位置時，這項指示同樣也適用於雙取置頭 （TwinHead） 的內部。
2
圖
2.5 - 5
危險
!
小心被
P&P
取置頭返回裝置壓傷
(1) 回歸裝置，壓縮空氣氮氣彈簧
(2) 活塞桿
(3) 回歸裝置的緩衝檔
(A) 危險 ! 小心壓傷手指。
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.5 取置機操作的安全說明
65
2.5.10 料帶裁斷器的安全說明
2
圖
2.5 - 6
料帶裁斷器的安全說明
危險 ! 小心割傷手指 2
→ 若手部未採任何取保護措施不可伸到廢料帶導槽 （見圖 2.5 - 6
中的第 1 項），即使已關閉取
置機也是如此。
→ 同樣，即使已關閉了取置機，也不要從底部將未採任何取保護措施的手部伸到料帶裁斷器
（見圖 2.5 - 6
中的第 2 項） 的噴射口，如取下廢料帶。
→ 若要移除廢料帶，請首先要關閉取置機，然後戴上結實的防護手套，因為廢料帶裁斷器非常
鋒利。
2 作業安全 用戶手冊 SIPLACE D1/D2
2.6 安全設備 源自軟體版本 SR.605.xx 07/2008 英文版
66

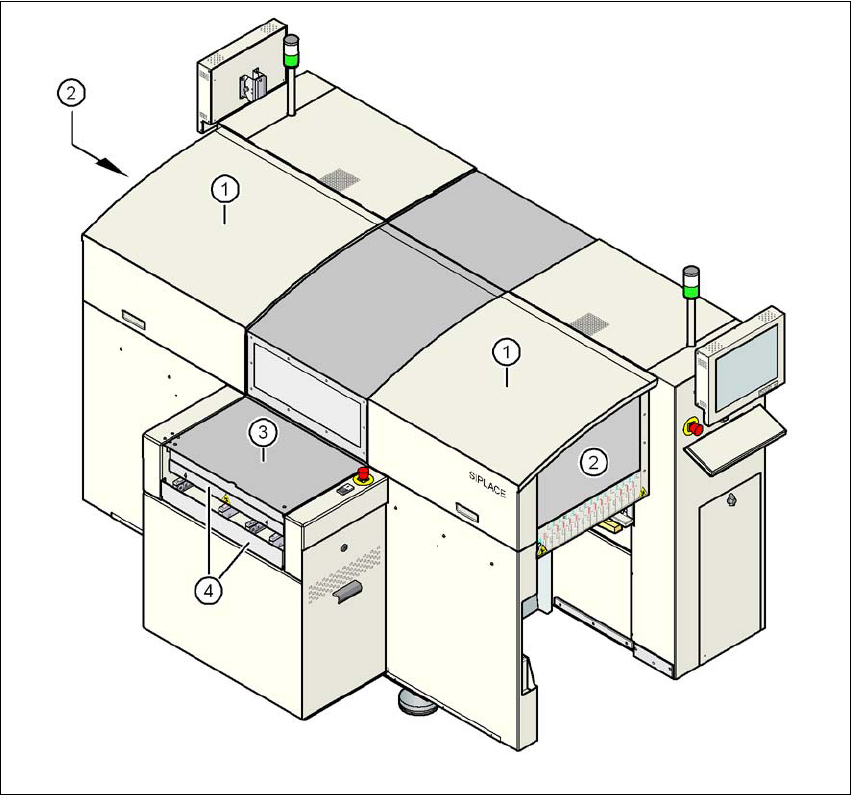

2.6 安全設備
2.6.1 保護蓋
2
圖
2.6 - 1
保護蓋
-
從輸入端檢視
(1) 保護蓋
(2) 安全面板
(3) 護蓋位於輸入輸送帶上
(4) 手部防護板位於輸入輸送帶上
