專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
貼裝面積：由貼裝機傳輸軌道以及貼裝頭運動範圍決定，一般最小 PCB 尺寸為 50x50mm，最大 PCB 尺寸
應大於 450x370mm。
貼裝功能：一般高速貼裝機主要可以貼裝各種 Chip 元件和較小的 SMD 器件(最大 45*45mm 左右)；多功能
機可以貼裝從 1.0x0.5mm(目前最小可貼裝 0.6x0.3mm)——54x54mill(最大 60x60mm)SMD 器件，還可以
貼裝連接器等異形元器件，最大連接器的長度可達 150mm。
可貼裝元件種類數：可貼裝元件種類數是由貼裝機供料器料站位置的數量決定的(以能容納 8mm 編帶供料
器的數量來衡量)。一般高速貼裝機料站位置大於 120 個，多功能機制站位置在 60—120 之間。
程式設計功能：是指線上和離線程式設計以及優化功能。

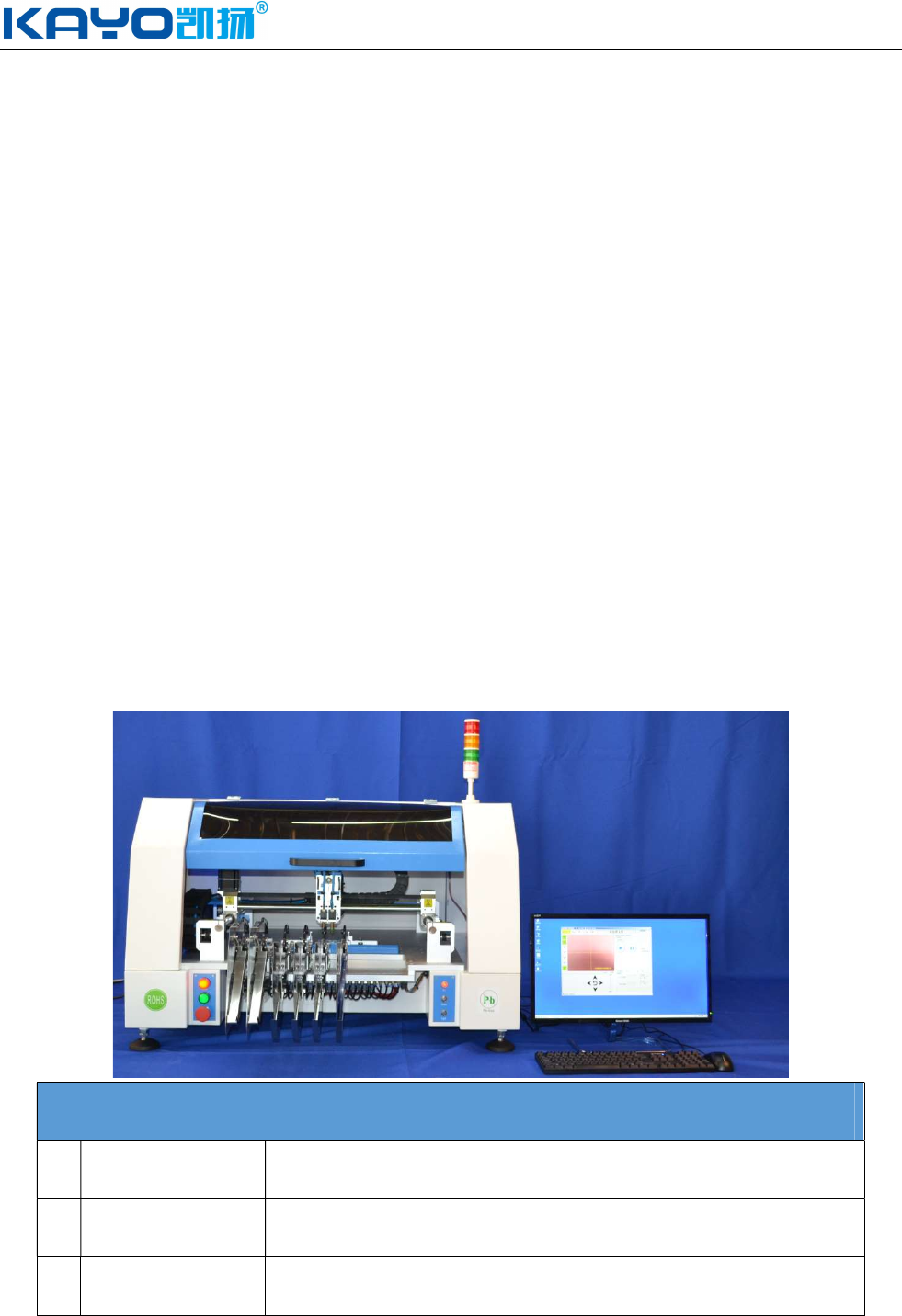

【桌面小型雙頭貼片機 KAYO-D2V-25S】
技術參數
1
最大電路板面積
270*420mm
2
定位精度
0.01mm
3 XY 最大移動範圍 530*550mm
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
4
吸嘴緩衝範圍
8mm
5 Z 軸最大移動範圍 20mm
6
電源
220V,50Hz
7
最大貼片速度
5600PCB/小時
8
平均功率
600W
9
支援供料方式
帶式供料器、管裝供料、盤裝 IC
10
適用範圍
適用 0402、0603、0805、1206、3528/5050/3014、二極體、三極
管、
QFN/SOP/SOT/BGA/晶片 100 腳或者 15mm*15mm
11
餵料器數量
25 個
12
使用電機
步進電機
13
貼裝頭
雙頭
14
運動驅動系統
高速數位式高壓驅動
15
元件角度
0-360°任意角度，運動中同步旋轉
16
程式設計方式
點對點教習程式設計，視覺程式設計，PCB 檔座標導入等
17
視覺作業系統
內置 PC 機，自動識別矯正，自動補件
18
X/Y 運行模式
新一代直線插補聯動
19
氣源
反置式正負壓交換器
20
視覺程式設計攝影
機
超高圖元彩色紅外線
21
視覺顯示器
15 英寸彩色高清顯示器
22
產品重量
裸機重量 100KG
23
包裝後重量
150-160KG（根據飛達數量而定）
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
24
尺寸
1050mm*850mm*660mm（不含報警燈高度）
產品優勢
1、電腦驅動器抽屜式集成，輕輕一拉就出來，便於後期維護保養。
2、貼片機為易拆式裝配，搬運非常便利。
3、高清工業相機，精確識別 0404/15*15MM 晶片，涵蓋應用面廣。
4、智慧補貼設計，取料失敗軟體會跳過繼續貼裝不停機，記錄並集中補貼，充分提高無人值守
的貼裝效率。
5、元件輔助框設計，元件程式設計、矯正元件位置更準確。
6、元件使用易懂易用，永久免費升級。
