SMT 生產線主要設備---印刷設備選型和工藝概述
一、印刷設備
印刷是指將焊膏（通常指錫膏）或貼片膠（紅膠）正確地漏印到印製板相應的位置上。
用於 SMT 的印刷機大致分為三種檔次：
1、
手動高精度印刷台: 用於極小批量生產，或新產品的模型樣機和性能樣機的研製階段。
2、 半自動印刷機：用於元器件焊盤間距較大，組裝密度不高的中小批量生產中。效率高，印刷刮刀力度平
穩，提高了印刷精度。
3、 全自動印刷機：用於大批量生產以及組裝密度大，有多引線窄間距元器件的產品。
全自動印刷機除了有視覺識別系統外，還有自動清洗網板；幹、濕和真空吸擦板功能；調整離板速度功
能；工作臺或刮刀 45°角旋轉功能(用於窄間距 QFP 器件)以及二維、三維測量系統等。目前又有 PLOWER
FLOWER 軟料包（DEK 擠壓式）的成功開發與應用，這種方法焊膏是密封式的，適合免清洗、元鉛焊
接以及高密度、高速度印刷的要求。
印刷設備圖片和參數：

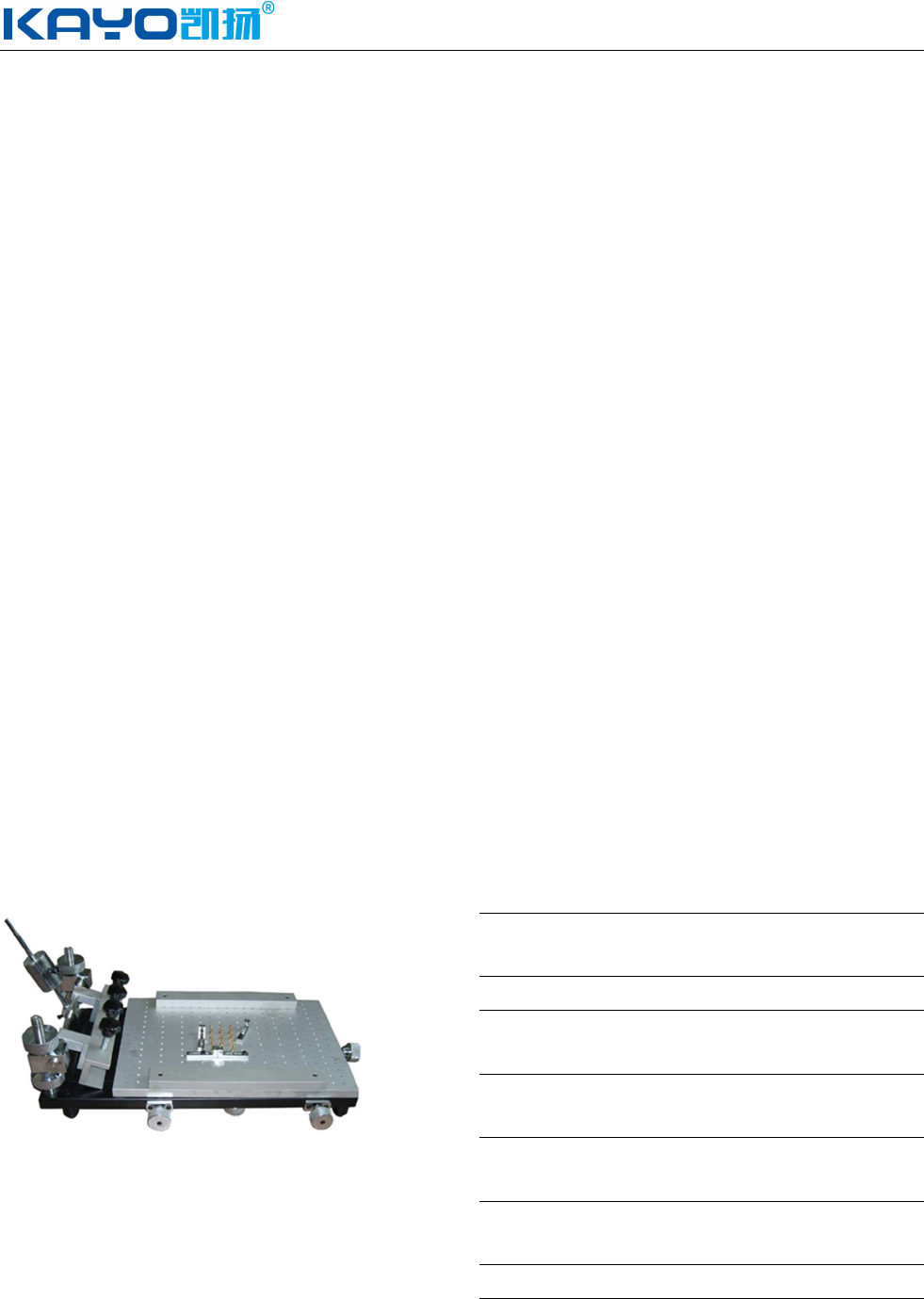

【手動高精度印刷台---KAYO-1000P】
工作臺尺寸 300*400（mm）
最大印刷尺寸 250*400（mm）
最大網框尺寸 250*400（mm）
印刷速度 人工控制
印刷物厚度 0-80（mm）
工作臺縱橫調節器 10（mm）
印刷平臺高度 190（mm）
重複精度 ±0.01（mm）
定位方式 外形或基準孔
尺寸（W*D*H) 540*380*390(mm）
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
重量 20KG
採用萬用頂針及蜂窩孔配合使用，雙面定位印刷更準確；
組合式印刷台板具有固定溝槽及 PIN，安裝調節 方便，適用于單，雙面板的印刷；
全鋁機架件結構設計，表面噴砂處理；
具有四面微調裝置，更精密的解決鋼網孔位跟 PCB 板的位置偏差。

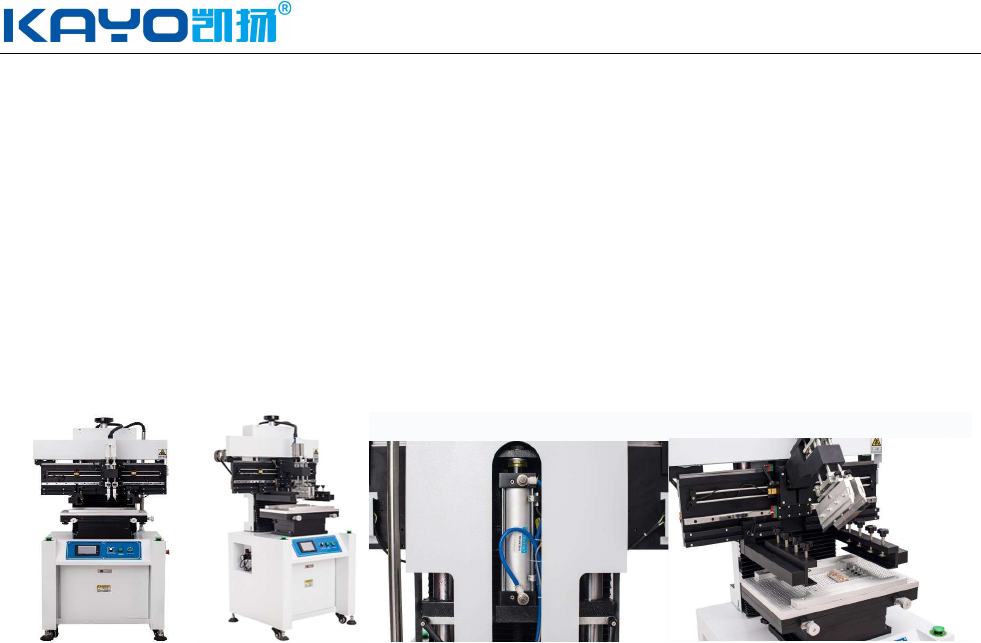

【半自動印刷機】
微電腦控制，觸控式螢幕顯示，功能表操作介面；
刮刀浮動。(類似 MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水準)；
刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
配有 SIEMENS 變頻器調速系統,刮刀運行速度平穩；
工作操作採用雙手按鍵開關操作,安全可靠；
觸控式螢幕菜單內可獨立設定鋼網整體上停頓下停頓時間；
PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,範本定位等多種不同的精
確定位形式；
觸控式螢幕內設有時間顯示功能、印刷次數自動記數功能，螢幕保護裝置功能；
設有刮刀速度可調功能及緊急停止安全功能
印刷模式:單次、雙次、二次啟動(功能表設定可選)；
印刷工作狀態:自動/半自動/點動三種印刷狀態(功能表設定可選)；
大鑄鐵座工作臺，工作平穩，無抖動現象。
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
型號
5088 5088C 5088XC 5088L
最大
PCB
尺寸
400x320mm 600*320mm 600*500mm 1200*320mm
印刷台尺寸
500x320mm 700*320mm 700*600mm 1250*320mm
鋼網網框尺寸
Min. 370x270mm
Max. 600x320mm
Min. 370x270mm
Max. 800x320mm
Min. 370x270mm
Max. 800x500mm
Min. 370x270mm
Max. 1400x320mm
刮刀速度（可調）
0-100mm/sec
刮刀長度
標準
200mm
（可根據客戶要求加長）
電源
220V 50/60HZ
電力消耗
100W
PCB
基板厚度
110mm
印刷位置固定、外
型基準針
PC
板直角邊或定位孔定位
台板微調
前
/
後
±10mm,
左
/
右
±10mm
使用空壓
4-7kg/cm²
印刷精度
±0.02mm
機器重複精度
±0.02mm
機器尺寸
L900xW1100xH1680mm L900xW1100xH1680mm L900xW1100xH1680mm L1800xW1100xH1680mm
