專業的 SMT 一站式設備和工藝提供商 www.kayo-auto.co m 採用整體式而非 分體式機 台，增加設 備的穩定性， 保證了長期 使用的穩 固，同時這樣更 有利 於滾珠螺 桿和直線導軌的 耐用度。 為方便客戶 ， 機 器本身攜 帶高品質油水分 離器 。 運動控制 系統全新 設計 ， 採用頭卡 與主卡分 離式設 計 ， 可減少拖鏈走線 多，防止 了長時間運 行線體的摩擦 損壞隱患。 同時也避 免了由於干擾而 造成 的死機現象。
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
【六頭多功能貼片機 KAYO-A6L】
增加專業貼裝晶片的高清進口工業級校準相機及其配套的 500（Sony）萬圖元高清無畸變工業視覺鏡
頭；同時為了提高效率裝備六部工業級高速線性識別相機，可以六頭同時識別大浮提升貼裝效率，在原來
的基礎上貼裝效率翻倍。

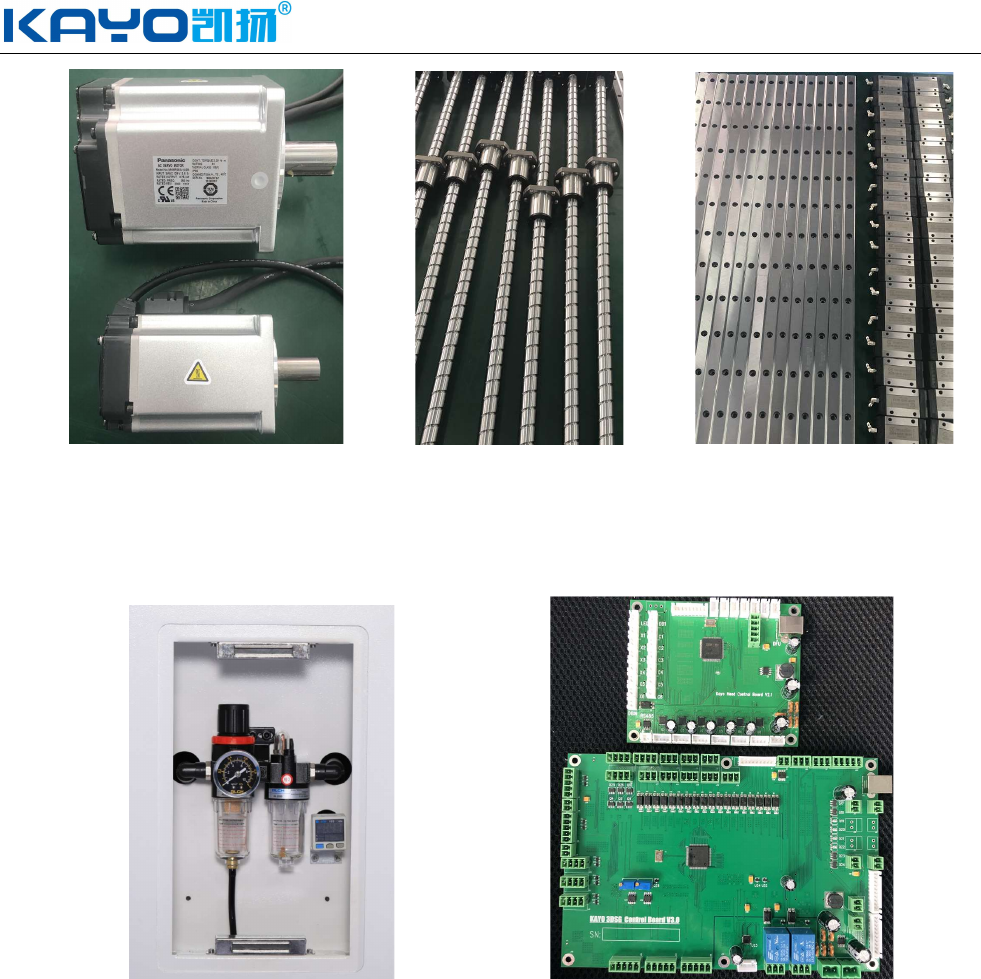

採用日本原裝進口松下伺服電機驅動系統（Panasonic）和 TBI 重載高精度直線導軌、研磨滾珠螺桿
保證機器運行的精度和速度！
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
採用整體式而非分體式機台，增加設備的穩定性，保證了長期使用的穩固，同時這樣更有利於滾珠螺
桿和直線導軌的耐用度。
為方便客戶，機器本身攜帶高品質油水分離器。運動控制系統全新設計，採用頭卡與主卡分離式設計，
可減少拖鏈走線多，防止了長時間運行線體的摩擦損壞隱患。同時也避免了由於干擾而造成的死機現象。
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
技術參數
1
餵料器數量
60 個（前 24 後 36）
2
託盤數量
支持 12 組
3
貼裝頭數量
6 頭（無需換吸嘴）
4
平均功率
600W
5
定位精度
0.01mm
6
吸嘴緩衝範圍
5mm
7
電源
220V, 50Hz
8
壓縮空氣
0.5-0.6Mpa
9
驅動電機 日本松下伺服電機
10
最大電路板面積
650×370mm
11
XY 最大移動範圍 700×619mm
12
Z 軸最大移動範圍
20mm
13
帶式餵料器
8、12、16、24、32mm 飛達、振動飛達（可選配電動飛達）
14
最大貼片速度
10000 Pcs/小時
15
XY 傳動方式 進口 TBI 高精度滾珠絲杠+進口 TBI 重載直線導軌
16
實際貼裝阻容平均貼片速度
約 8000Pcs/小時（開視覺）
17
XYZ 驅動導軌 TBI 高精密重載直線導軌。
18
運動驅動系統
松下高速 DSP 驅動
19
吸嘴真空源 含有真空破壞的高速通斷真空發生器
20
作業系統
基於 Windows 作業系統的，凱揚科技公司自主研發的全自動貼片機
作業系統
21
元件角度
0-360°任意角度，運動中同步旋轉
22
X/Y 運行模式
智慧曲線加減速直線聯動
23
進板方式
三段式進板從左到右自動接駁（進板待板,出板待板）自動 PCB 傳
送定位
24
視覺顯示器
2 個工業控制顯示器 比例 4:3 解析度 1024x768
25
程式設計方式
點對點教習程式設計，視覺程式設計，PCB 檔座標導入等
26
識別相機數量
一部 Mark 識別相機，6 部同步高速識別相機，一部 500 萬圖元高精
密識別相機
27
導軌調整模式
手動+自動
28
開蓋報警 降速或者停機
29
貼裝優化 程式自動優化 貼裝完成繼續生產無需等待復位
30
貼裝模式 手動 半自動 全自動
31
操作視窗 雙顯示操作
32
自動化聯線 可自動接駁前後端帶信號設備
33
快捷按鈕 離線 復位 自動運行 清除報警
34
適用貼裝範圍
適配 0402、0603、0805、1206、LED 燈珠、二級管、三極管、
SOT、45*45mm 範圍內引腳間距大於 0.3mm 的 QFP、BGA 等
35
產品重量
500KG
36
外形尺寸
1395*1180*1376mm
