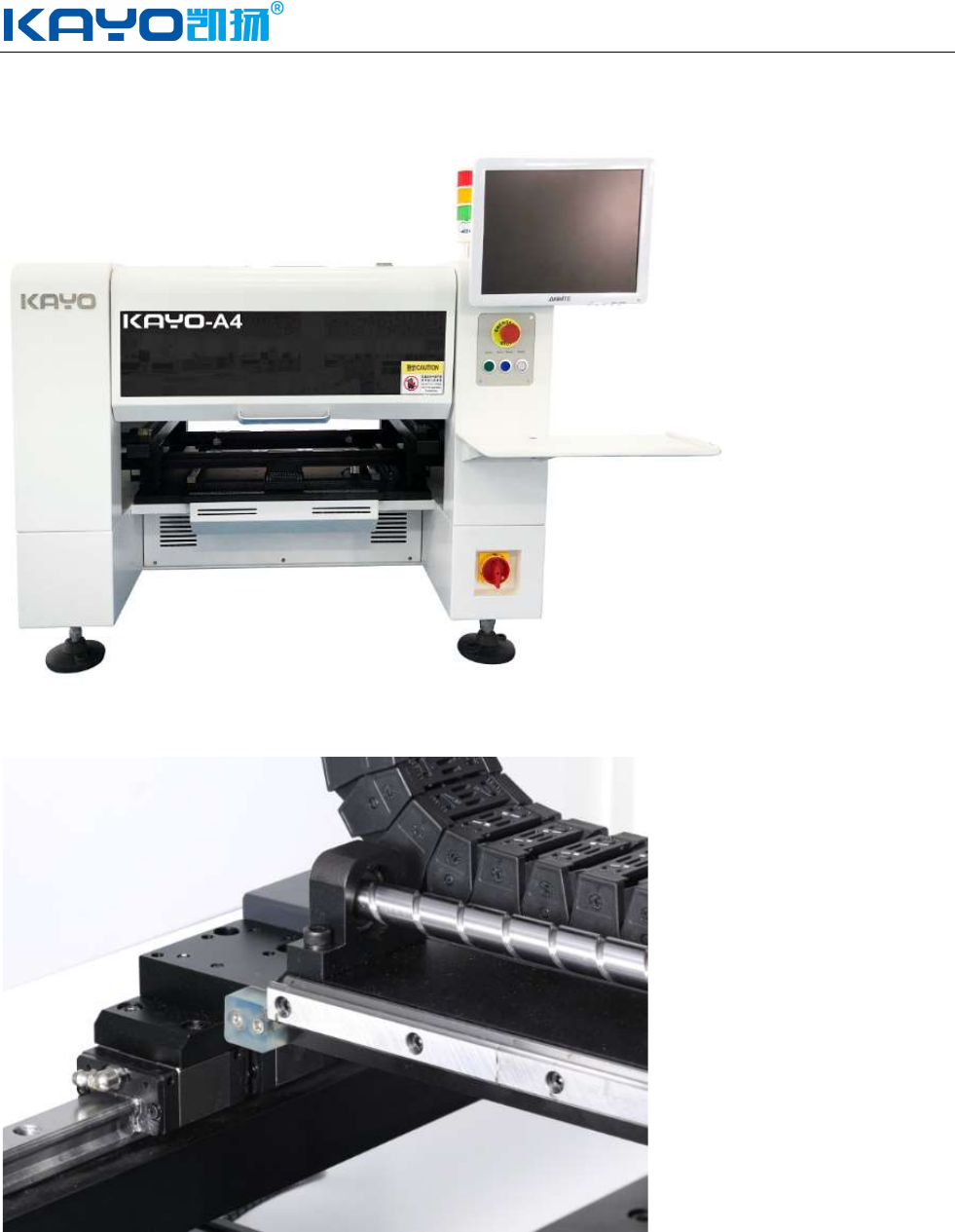

【四頭螺桿全自動貼片機】
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
技術參數
1
餵料器數量
46 個（前 20 後 26）
2
託盤數量 支持四組
3
貼裝頭數量 四頭（無需換吸嘴）
4
平均功率
600W
5
定位精度
0.01mm
6
吸嘴緩衝範圍
5mm
7
電源
220V, 50Hz
8
壓縮空氣
0.5-0.6Mpa
9
驅動電機 日本松下伺服電機
10
最大電路板面積
480×300mm
11
XY 最大移動範圍 556×680mm
12
Z 軸最大移動範圍
20mm
13
帶式餵料器
8、12、16、24、32mm 飛達、振動飛達
14
最大貼片速度
8000 Pcs/小時
15
實際貼裝阻容平均貼片速度
6000Pcs/小時（開視覺）
16
XYZ 驅動導軌 TBI 高精密重載直線導軌。
17
運動驅動系統
松下高速 DSP 驅動
18
吸嘴真空源 含有真空破壞的高速通斷真空發生器
19
作業系統
基於 Windows 作業系統的，凱揚科技公司自主研發的全自動
貼片機操作
20
系統
21
元件角度
0-360°任意角度，運動中同步旋轉
22
X/Y 運行模式
智慧曲線加減速直線聯動
23
進板方式
單段式從左到右自動接駁，自動 PCB 傳送定位。
24
視覺顯示器
1 個工業控制顯示器 比例 4:3 解析度 1024x768
25
程式設計方式
點對點教習程式設計，視覺程式設計，PCB 檔座標導入等
26
識別相機數量
一部 Mark 識別相機，四部同步高速識別相機，一部 500 萬圖
元高精密
27
識別相機
28
導軌調整模式
手動+自動
29
開蓋報警 降速或者停機
30
貼裝優化 程式自動優化 貼裝完成繼續生產無需等待復位
31
貼裝模式 手動 半自動 全自動
32
操作視窗 單顯示操作
33
自動化聯線 可自動接駁前後端帶信號設備
34
快捷按鈕 離線 復位 自動運行 清除報警
35
適用貼裝範圍
適配 0402、0603、0805、1206、LED 燈珠、二級管、三極
管、SOT、45*45mm 範圍內引腳間距大於 0.3mm 的 QFP、BGA
等
36
產品重量
450KG
37
外形尺寸
1095*1165*1400mm
