【設備簡介】

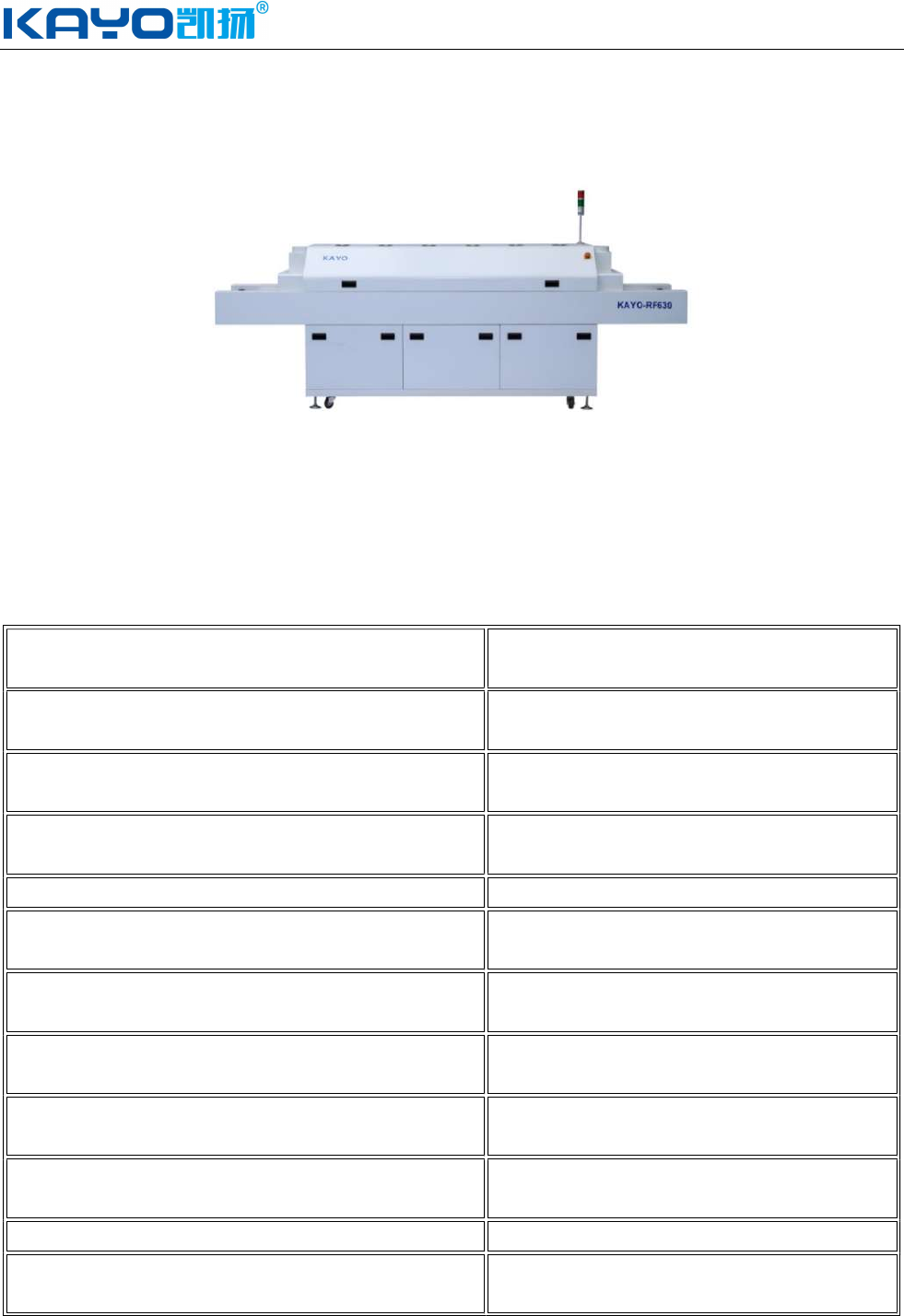

【儀錶六溫區網帶式回流焊 KAYO-RF630】
爐膽結構
1、運風方式 上爐膽採用進口鎳鉻發熱管加熱,臺灣三越耐高溫馬達驅動風輪散熱均勻,運行平穩,無噪音。
2、內部結構 a. 採用上下內膽結合而成 b. 上下內膽採用 2.0 厚冷紮鋼板焊接而成,外部噴銀色高溫油漆,
（爐膽外部加上保溫棉）內部採用進口保溫棉保溫, 上下 6 個溫區,共計 12 個溫區.
型 號
RF-630
加熱部分參數
加熱區數量
上 6 下 6
加熱區長度
2200mm
加熱方式
全熱風
冷卻區數量
2 個自然風冷卻（等離子直流風扇）
送輸部分參數
PCB 板最大寬度 300mm（東城不銹鋼網帶）
運輸方向
左→右
運輸帶高度
880±20mm
傳送方式
網傳動
運輸帶速度
0-2000mm/min
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
控制部分參數
電源
5 線 3 相 380V
啟動功率
18KW
正常工作消耗功率
Approx3.5-4KW
升溫時間
約 20 分鐘左右
溫度控制範圍
室溫-400℃
溫度控制方式
儀錶 PID 閉環控制，SSR 驅動
溫度控制精度
±2℃
PCB 板溫度分佈偏差 ±2℃
異常警報
溫度異常（恒溫後超高溫或超低溫）
機體參數
外型尺寸
L3500×W650×H1400
重量
Approx350Kg
配置清單
名稱
規格型號性能概述
數量
產地及名牌
電器控制系統
控制系統
溫控表 PID 控制，可以設定超溫報警及溫度補
償功能
1 套
匯邦
交流接觸器
18A，控制整機通斷 1 個
正泰
保護開關 過壓、過流、超載保護斷電
1 套
三菱
熱 電 偶
探頭長度 150MM 1 套 臺灣 WXH
二色燈 耐壓耐溫
1 個
上海
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
固態繼電器
SSR 無觸點輸出 1 套
臺灣陽明
傳動電機 雜訊低、傳動平穩
1 台
臺灣中大
繼電器
MY2,中間繼電器及時間繼電器，用於控制線路
1 套 OMRON
高溫長軸馬達
運風平穩，耐 400 度溫度 1 套
臺灣三越
冷卻風扇
1238/1125 1 套 臺灣 SUNON
延時關機保護
1-30 分鐘關機時間調整，保護網帶 1 套 OMRON
開關及按鈕
K6 /22 1 套
德國施耐德
機械及保溫系統
外殼結構
採用 2.0 冷板折制而成 1 台
板金加工
表面噴塗 顏色為通用電腦白
1 台
板金加工
專用保溫岩棉 多層式保溫省電
1 套
美國西斯爾
不銹鋼內膽 耐高溫使用壽命長不變形，
1 套
板金加工
不銹鋼網帶
300MM 進口 316 不銹鋼材質，不變形 8 米
廣州東城
傳動及機加部件 採用國內先進的技術工藝
1 套
自主研發製作
發熱管
採用瑞典進口鎳鉻絲，外加散熱片不銹鋼發熱
管
1 套
臺灣台展
滑動腳輪
3 寸 4 個
臺灣德勝
