專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
型號
5088 5088C 5088XC 5088L
最大
PCB
尺寸
400x320mm 600*320mm 600*500mm 1200*320mm
印刷台尺寸
500x320mm 700*320mm 700*600mm 1250*320mm
鋼網網框尺寸
Min. 370x270mm
Max. 600x320mm
Min. 370x270mm
Max. 800x320mm
Min. 370x270mm
Max. 800x500mm
Min. 370x270mm
Max. 1400x320mm
刮刀速度（可調）
0-100mm/sec
刮刀長度
標準
200mm
（可根據客戶要求加長）
電源
220V 50/60HZ
電力消耗
100W
PCB
基板厚度
110mm
印刷位置固定、外
型基準針
PC
板直角邊或定位孔定位
台板微調
前
/
後
±10mm,
左
/
右
±10mm
使用空壓
4-7kg/cm²
印刷精度
±0.02mm
機器重複精度
±0.02mm
機器尺寸
L900xW1100xH1680mm L900xW1100xH1680mm L900xW1100xH1680mm L1800xW1100xH1680mm
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com

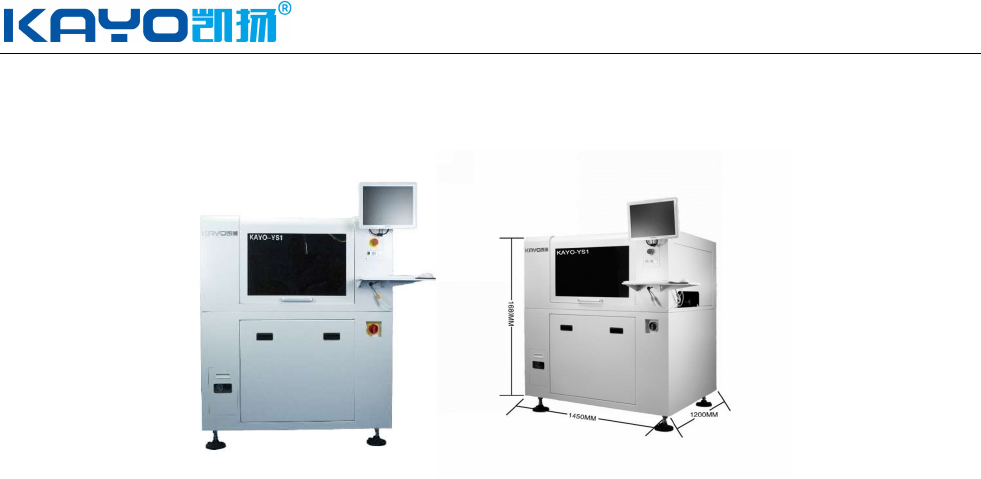

【全自動印刷機---KAYO-YS1】
1. 控制系統，採用工控機 + 全數位 ARM 工業主機板控制，相比於 PLC+觸控式螢幕方案，有更美觀的
人機交互介面，更豐富的功能以及更完備的安全保護。
2. 操作過程全自動進板出板，避免造成大板彎曲，保護印刷環境，更避免錫膏浪費。
3. 標準 SMEMA 通訊介面，可與接駁台貼片機通訊連接，自動進出板提高生產效率以及實現自動化產線
的建立；
4. 全數位 DSP 步進驅動，運動平穩速度快慢可調，穩定性強；
5. 使用懸浮式刮刀設計，可自動平衡刮刀壓力，使印刷均勻，不傷鋼網及刮刀；
6. 自動夾鋼網設計，定位速度快，定位精准，重複性好；
7. 刮刀使用進口材料及高精度蝕刻加工，比普通刀片耐用，精度更高；
8. 磁性活動頂針設計，可以印刷雙面板的同時，使 PCB 有效支撐，避免印刷凹陷，少錫，多錫等不良；
9. 多種定位裝置，可使用板邊定位和孔定位，定位準確快速；
10. 活動式固定鋼網設計，可根據不同產品自由移動寬度，可相容各種尺寸鋼網，並配有自動夾鋼網功
能，定位更快，更准，更便捷；
11. 配有自動洗網提醒，洗網次數可根據需要任意設定。
專業的 SMT 一站式設備和工藝提供商
www.kayo-auto.com
整機參數
KAYO-YS1
PCB
印刷尺寸
L400mm X W300mm
鋼網尺寸
L600mm X W550mm
PCB
厚度
0.4-5mm
傳送高度
900±40mm
傳送方向
L-R
或者
R-L
運輸速度
0-100mm/Sec.
可調
運輸負重
5Kg
印刷方式
一次性完成印刷
連機方式
SMEMA
PCB
定位方式
板邊和定位孔組合定位
印刷模式
單刮或雙刮
台板微調
Front/Back ±10mm R/L±10mm
印刷精度
±0.1mm
機器重複精度
±0.05mm
最小間距
0.2mm
使用空壓
4-6kgf/cm2
使用電源
單相
220V,50/60Hz, 500W
機器尺寸
L1450 X W1200 X H1680
機器重量
約 500Kg
