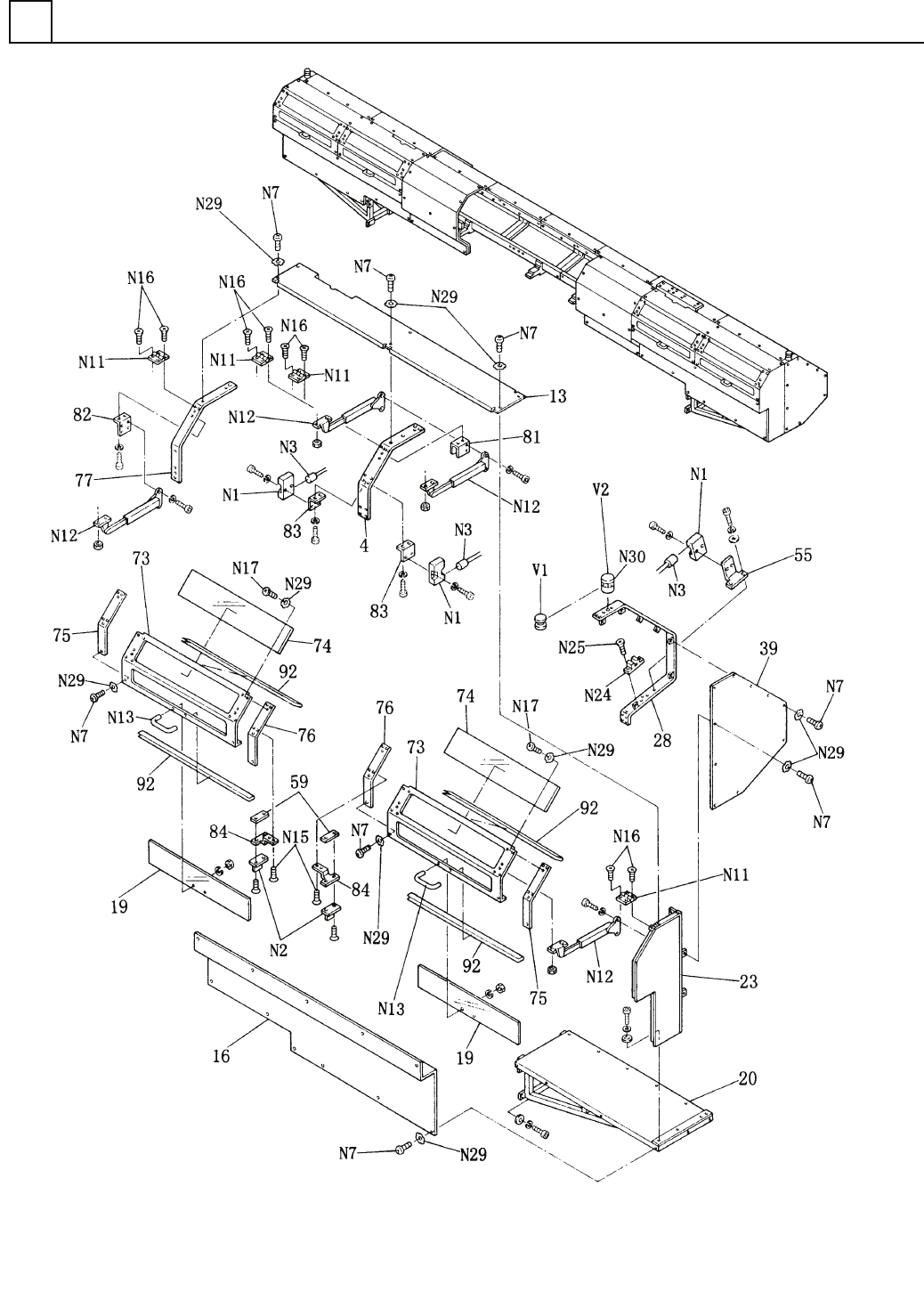

部品供給部(仕切ﾘ板取付部)
FEEDER CARRIAGE SECT.(PLATE SETTING SECT.)
9
F10427-51-600-AG
M91
ｲﾗｽﾄ
No.
REF
No.
PART No.
PART NAME
REMARKS
Q'TY
9
部品供給部(仕切ﾘ板取付部)
FEEDER CARRIAGE SECT.(PLATE SETTING SECT.)
部 品 名 品 番 個数
備 考
1 1042751600
PLATE SETTING UNIT ｼｷﾘﾊ
ﾞﾝﾄﾘﾂｹﾕﾆｯﾄ
602
1
1042751602
PLATE ﾌﾟﾚｰﾄ
603
1
1042751603
PLATE ﾌﾟﾚｰﾄ
607 1 1042751607
PLATE ﾌ
ﾟﾚｰﾄ
608 1 1042751608
PLATE ﾌﾟﾚｰﾄ
609
2
1042751609
BRACKET ﾌﾞﾗｹｯﾄ
612
1
104275161202
PLATE ﾌﾟﾚｰﾄ
613 1 104275161302
PLATE ﾌ
ﾟﾚｰﾄ
N52 1 N9867508-381
EDGE COVER ｴｯｼﾞ
ｶﾊﾞｰ
75-08-B-3,ALMINIUM
