ｲﾗｽﾄ No. REF No. PART No. PART NAME REMAR KS Q'TY 1 本体部(配線 部) MAIN BODY S ECT.(WIRING SE CT.) 部 品 名 品 番 個数 備 考 1 1042701100 MAIN BODY UNI T ﾎﾝﾀｲﾕﾆｯﾄ 108 1 104270110804 BRACKET(CONNE CTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ) 110 1 10427011…

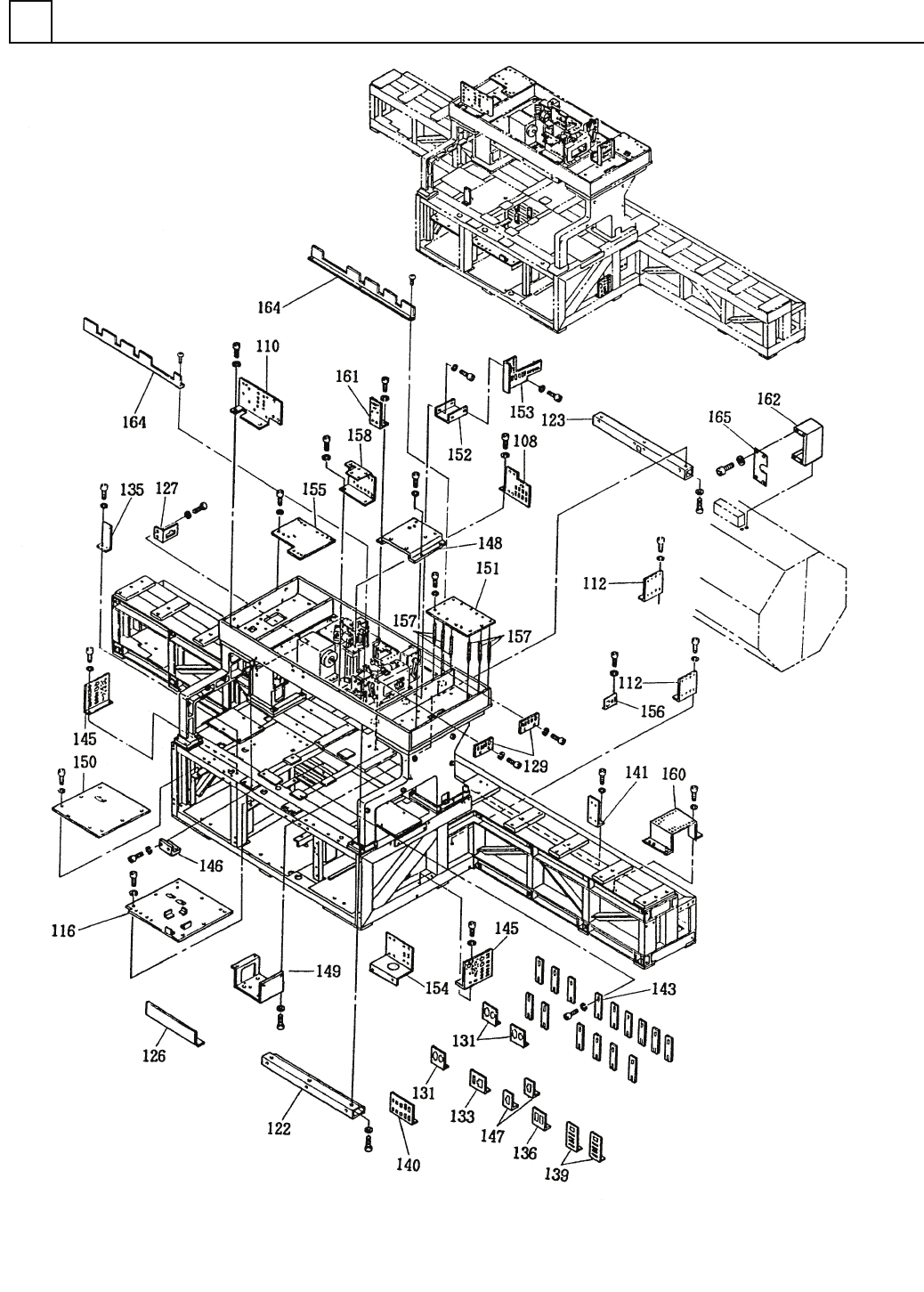

本体部(配線部)
MAIN BODY SECT.(WIRING SECT.)
1
F10427-01-100-AG
M3
ｲﾗｽﾄ
No.
REF
No.
PART No.
PART NAME
REMARKS
Q'TY
1
本体部(配線部)
MAIN BODY SECT.(WIRING SECT.)
部 品 名 品 番 個数
備 考
1 1042701100
MAIN BODY UNIT ﾎﾝﾀｲﾕﾆｯﾄ
108
1
104270110804
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
110
1
104270111004
BRACKET ﾌﾞﾗｹｯﾄ
112 2 104270111201
BRACKET ﾌ
ﾞﾗｹｯﾄ
116 1 104270111605
PLATE(DRIVER) ﾌﾟﾚｰﾄ(ﾄ
ﾞﾗｲﾊﾞｰ)
122
1
104270112202
COVER(DUCT) ｶﾊﾞｰ(ﾀﾞｸﾄ)
123
1
104270112301
COVER(DUCT) ｶﾊﾞｰ(ﾀﾞｸﾄ)
126 1 1025879082
COVER ｶﾊ
ﾞｰ
127 1 1025801108
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ
(ｺﾈｸﾀ)
129
2
1042701129
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
131 3 104270113101
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
133 1 104270113302
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ
(ｺﾈｸﾀ)
135
1
104270113501
BRACKET ﾌﾞﾗｹｯﾄ
136
1
1023004817
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
139 2 104270113902
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
140 1 104270114002
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ
(ｺﾈｸﾀ)
141
1
1042701141
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
143
15
104270114303
PLATE ﾌﾟﾚｰﾄ
145 2 104270114504
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
146 1 1042701146
BRACKET ﾌ
ﾞﾗｹｯﾄ
147
2
1042701147
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
148
1
104280203204
BRACKET ﾌﾞﾗｹｯﾄ
149 1 104270114902
BRACKET ﾌ
ﾞﾗｹｯﾄ
150 1 1042701150
PLATE(DRIVER) ﾌﾟﾚｰﾄ
(ﾄﾞﾗｲﾊﾞｰ)
151
1
1042701151
PLATE(DRIVER) ﾌﾟﾚｰﾄ(ﾄﾞﾗｲﾊﾞｰ)
152 1 1042701152
BRACKET ﾌﾞﾗｹｯﾄ
153 1 104270115301
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ
(ｺﾈｸﾀ)
154
1
1042701154
BRACKET ﾌﾞﾗｹｯﾄ
155
1
1042701155
PLATE(DRIVER) ﾌﾟﾚｰﾄ(ﾄﾞﾗｲﾊﾞｰ)
156 1 1042701156
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
157 6 1042701157
SUPPORTER ｻﾎ
ﾟｰﾀｰ
158
1
104270115801
BRACKET ﾌﾞﾗｹｯﾄ
160
1
1042701160
PLATE(EARTH) ﾌﾟﾚｰﾄ(ｱｰｽ)
161 1 1042701161
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
162 1 102022820801
COVER ｶﾊ
ﾞｰ
164
2
104270804702
COVER(DUCT) ｶﾊﾞｰ(ﾀﾞｸﾄ)
165
1
1023895303
COVER ｶﾊﾞｰ
M4
F10427-01-100-AG

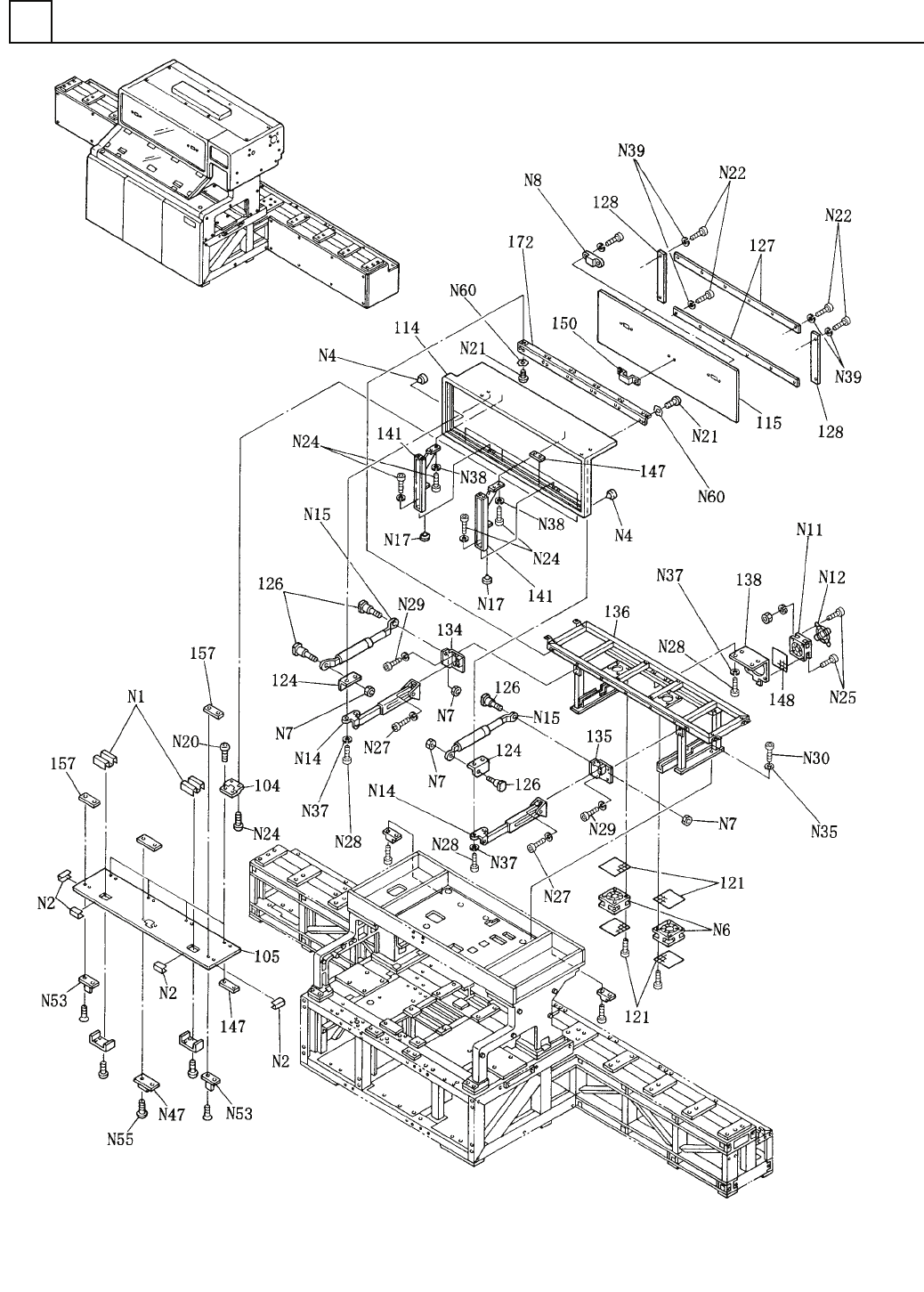

ｶﾊﾞｰ部(1)
COVER SECT.(1)
2
F10427-02-100-AJ_A-1
M5
