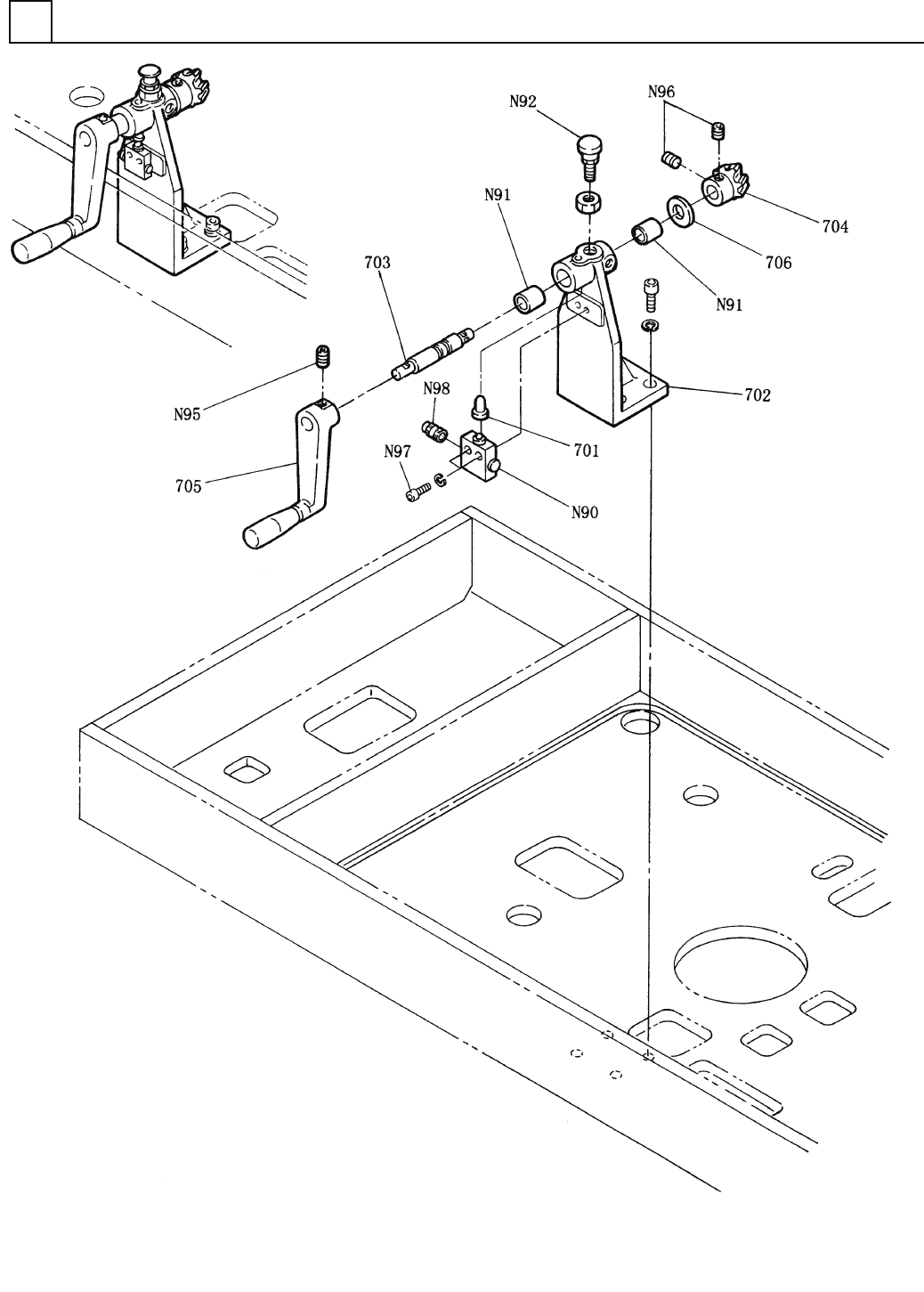

ﾒｲﾝ駆動部(ﾏﾆｭｱﾙﾊﾝﾄﾞﾙ部)
MAIN DRIVING SECT.(MUNUAL HANDLE SECT.)
5
F10427-08-700-AC
M63
ｲﾗｽﾄ
No.
REF
No.
PART No.
　　　
　　　　　　　　　 PART NAME
　　　 REMARKS　
Q'TY
5
ﾒｲﾝ駆動部(ﾏﾆｭｱﾙﾊﾝﾄﾞﾙ部)
MAIN DRIVING SECT.(MUNUAL HANDLE SECT.)
部 品 名 品　 番 個数
備 考
1 1042708700
MAIN DRIVING UNIT ﾒｲﾝｸﾄ
ﾞｳﾕﾆｯﾄ
701
1
1045208701
PIN ﾋﾟﾝ
702
1
102810801108
BRACKET ﾌﾞﾗｹｯﾄ
703 1 1042708703
SHAFT ｼｬﾌﾄ
704 1 1042708079
GEAR ｷﾞ
ﾔｰ
705
1
104277906901
HANDLE ﾊﾝﾄﾞﾙ
706
1
1042708506
COLLAR ｶﾗｰ
N90 1 N300D4D5A31N
SWITCH ｽｲｯﾁ D4D-5A31N
N91 2 N52080B1810
BUSHING ﾌﾞｯｼﾝｸ
ﾞ
80B-1810
N92
1
N986PXK10
PLUNGER ﾌﾟﾗﾝｼﾞｬｰ PXK10
N95 1 XXE6C10FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ M6X10,STEEL,P.C
N96 2 XXE5C6FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼ
ﾞ
M5X6,STEEL,P.C
N97
2
XVE4B30FY
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ M4X30,STEEL,Z.C.T
N98
1
N32253015030
GROMMET ｸﾞﾛﾒｯﾄ 5301 5030
M64
F10427-08-700-AC

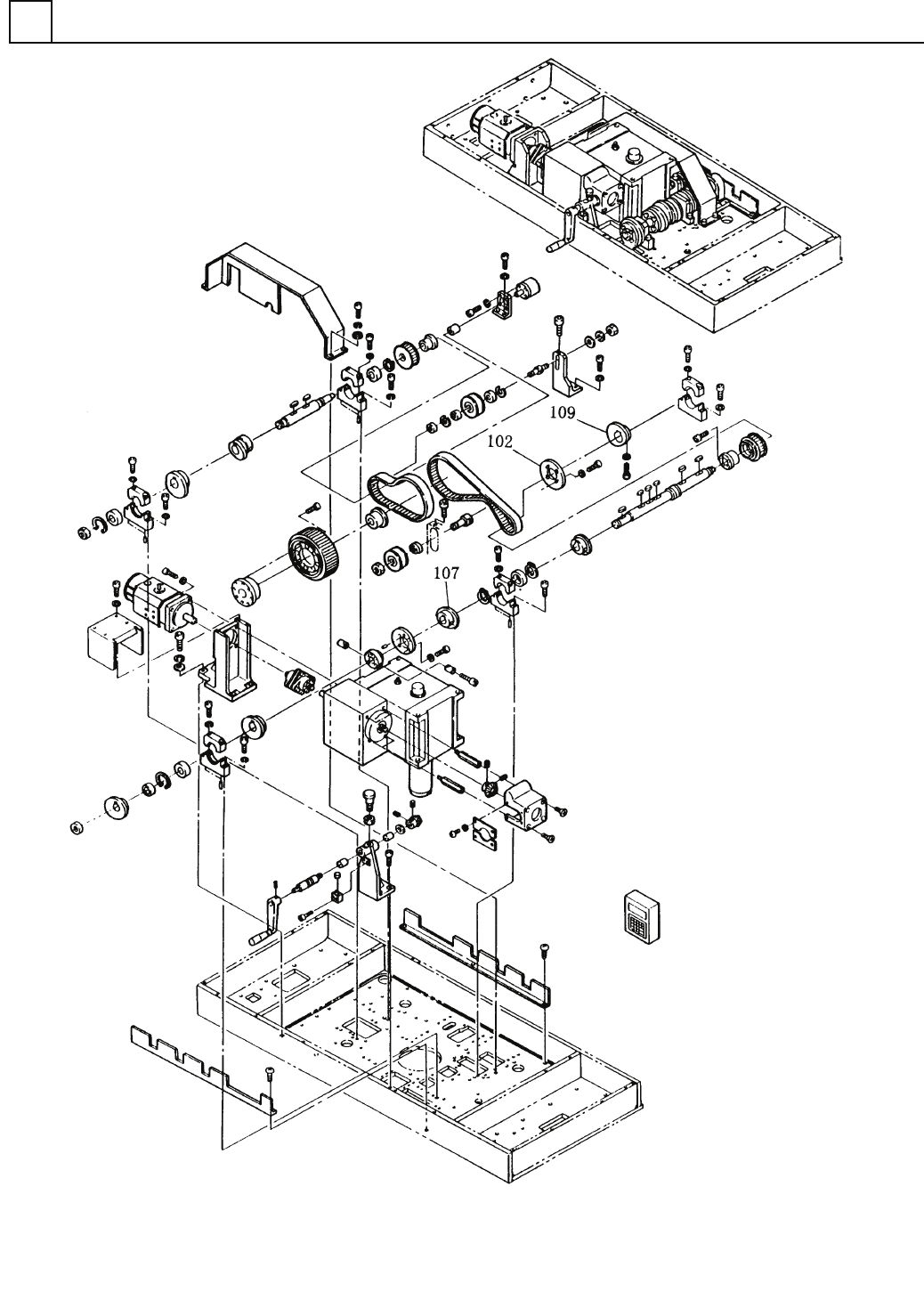

ﾒｲﾝ駆動部(ﾌｨｰﾄﾞ 突き上げ部)
MAIN DRIVING SECT.(FEED UPPER SECT.)
5
F10427-08-100-AB
