1. 各部分的名称和功能 QD060-06 2 GL 工作头使用说明书 1.3 吸嘴更换器盖罩为了保护吸嘴更换器受到胶着剂的污染，在吸嘴更换器上覆盖盖罩。但是，在 AIM 中，只是在维修保养的时候使用吸嘴更换器盖罩，运转时请不要使用。注意 )如果在吸嘴更换器上安装了清扫刷单元（选购件），旧类型的吸嘴更换器盖罩由于会发生干涉，因此不能使用。请更换成新型的吸嘴更换器盖罩。 1.4 元件相机盖罩为了保护元件相机受…

QD060-06 1. 各部分的名称和功能

GL 工作头使用说明书 1

1. 各部分的名称和功能

此处记载 GL 工作头的主要单元。

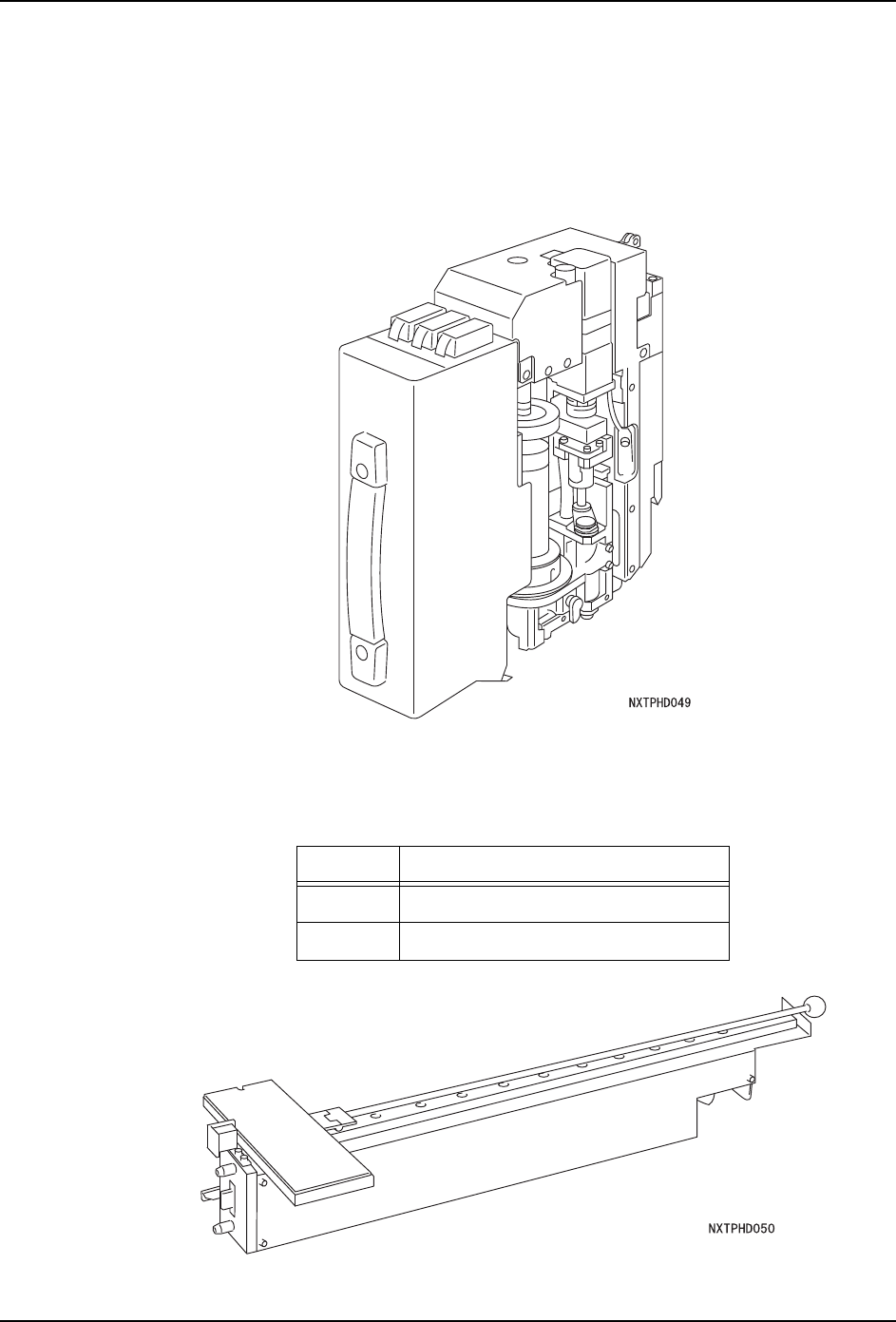

1.1 GL 工作头

涂敷被充填在注胶筒内的胶着剂。在 AIM 中被安装在工作头 2 位置。

1.2 GCU （胶着剂检查单元）

涂敷检查用胶点，并且安装在料站托架上使用。

安装位置 No.

NXT 14

AIM 14 （Side1 或者 Side2）

1. 各部分的名称和功能 QD060-06

2 GL 工作头使用说明书

1.3 吸嘴更换器盖罩

为了保护吸嘴更换器受到胶着剂的污染，在吸嘴更换器上覆盖盖罩。但是，在 AIM 中，只是

在维修保养的时候使用吸嘴更换器盖罩，运转时请不要使用。

注意 )如果在吸嘴更换器上安装了清扫刷单元（选购件），旧类型的吸嘴更换器盖罩由于会

发生干涉，因此不能使用。请更换成新型的吸嘴更换器盖罩。

1.4 元件相机盖罩

为了保护元件相机受到胶着剂的污染，在元件相机上粘贴 1 张贴膜。但是，在 AIM 中，只是

在维修保养的时候使用元件相机，运转时请不要使用。

QD060-06 1. 各部分的名称和功能

GL 工作头使用说明书 3

1.5 传感器配置图

此处说明在 GL 工作头中所使用的各类传感器的配置和 I/O （输入输出信号）显示的读法。

1.5.1 I/O 的确认方法

进行传感器的 I/O （输入输出信号）的确认时，需要软件工具 [Equipment Check]。启动

[Equipment Check] 后就会显示以下的画面，请选择单元进行 I/O 的确认。

备注 )关于 [Equipment Check] 的详细说明，请参照各机器手册（系统手册）的 [Equipment

Check]。

在以下的插图和表格中表示传感器（图中号码）和地址的关系。

01SYS-0346E
