3. 生产的准备 QD060-06 26 GL 工作头使用说明书 7. 充分的除气结束后，按下 “START ”。会显示出以下的画面，请打开 前面的安全门，拆 下注胶筒并清扫点胶针前端部。 8. 清扫结束后，请关闭前面的安全门，按下 “OK ”。 NXTPHD066a
QD060-06 3. 生产的准备
GL 工作头使用说明书 25

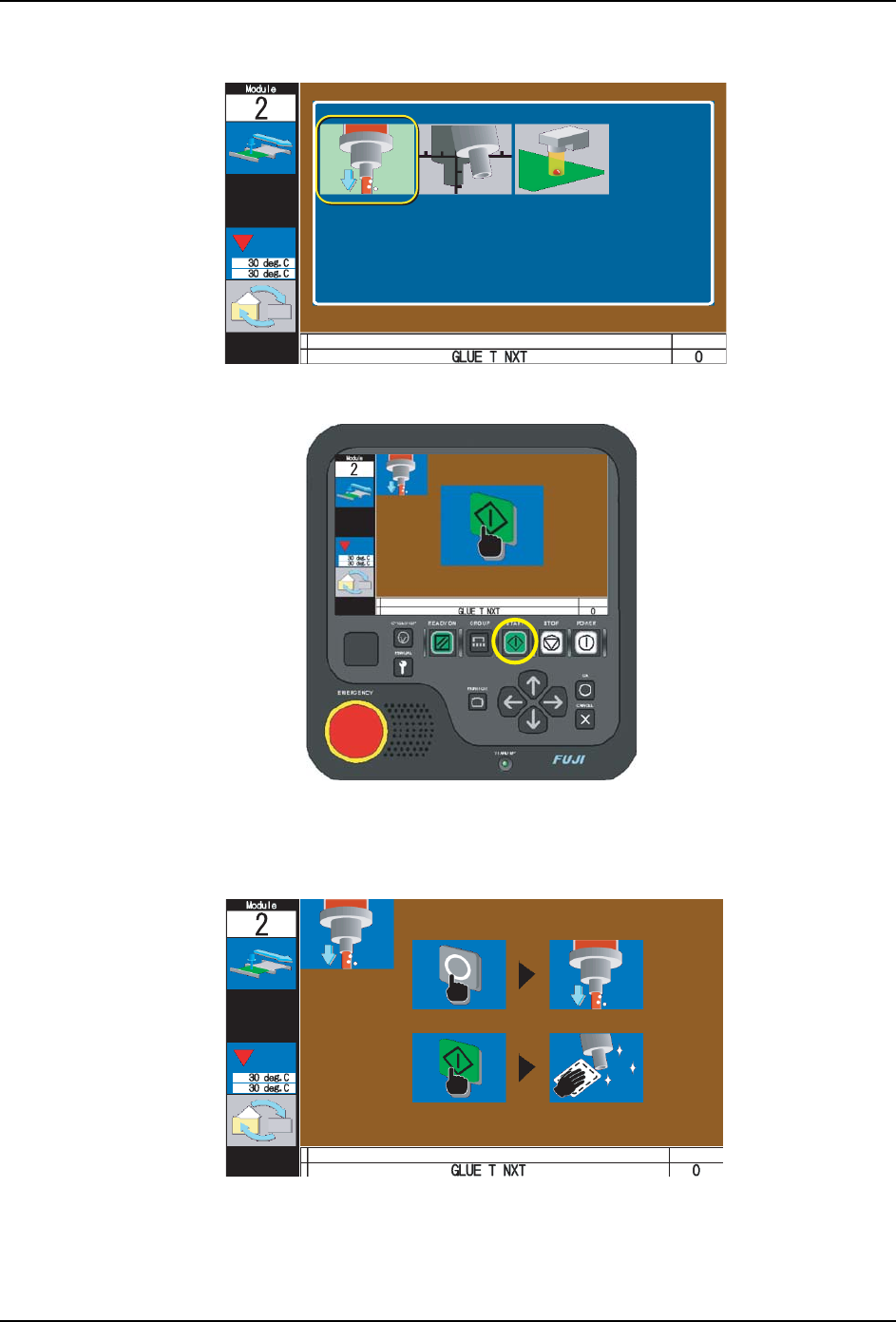

4. 选择除气指令，按下 “OK”。
5. 按下 “START”。开始除气。
备注 )除气时的压力 · 时间可以通过附加软件设定。
6. 除气结束后就会显示以下的画面。如果需要进一步除气时，按下 “OK”。只在按着的时
间内继续进行除气。
NXTPHD063a
NXTPHD064a
NXTPHD065a
3. 生产的准备 QD060-06
26 GL 工作头使用说明书

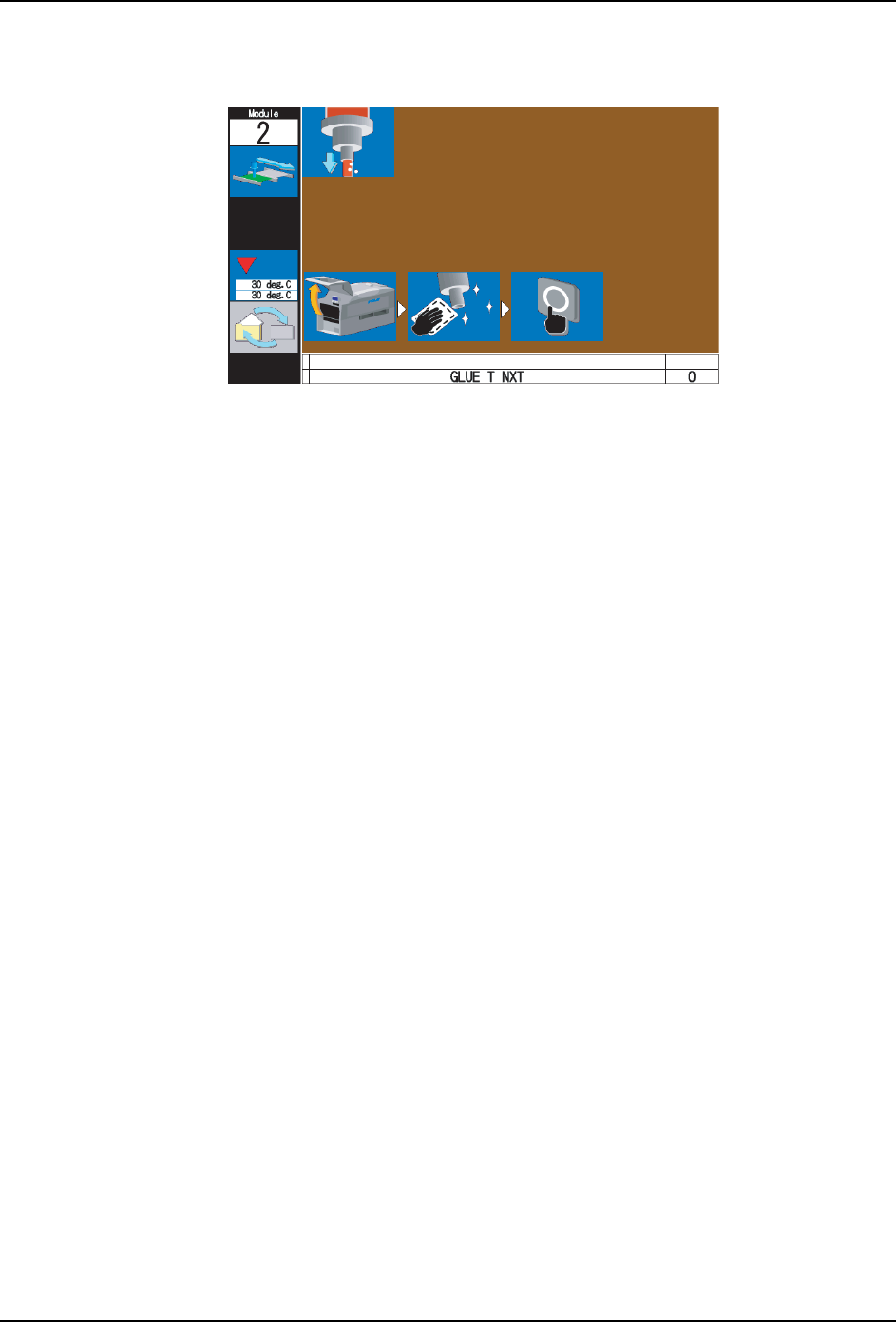

7. 充分的除气结束后，按下 “START”。会显示出以下的画面，请打开前面的安全门，拆
下注胶筒并清扫点胶针前端部。
8. 清扫结束后，请关闭前面的安全门，按下 “OK”。
NXTPHD066a
QD060-06 3. 生产的准备
GL 工作头使用说明书 27
3.6 测定点胶针偏移量
测定点胶针旋转中心的指令。
使用该功能时，生产 Job 内必须设定了胶着剂检查顺序。
1. 按下操作面板的 “MANUAL”。
2. 选择工作头调整指令，按下 “OK”。
3. 选择点胶针偏移量测定指令。
1;73+'D
NXTPHD068a
