GL 工作头使用说明书.pdf - 第31页
QD060-06 3. 生产的准备 GL 工作头使用说明书 23 3.4 将 GCU 安装到机器上 1. 将 GCU 水平地插入料站托架上的规定料站内。 2. 拉住 GCU 下部的锁定杆，用力推入直到单元前端的通 信插头插入机器侧的通信插座。 3. 放开锁定杆后夹块就会下降，GC U 被锁定。
3. 生产的准备 QD060-06
22 GL 工作头使用说明书
6. 将工作头的空气软管安装到连接部的连接器中。
7. 将注胶筒安装部存放到工作头内，按下锁定杆的同时朝里旋转进行锁定。
QD060-06 3. 生产的准备
GL 工作头使用说明书 23
3.4 将 GCU 安装到机器上
1. 将 GCU 水平地插入料站托架上的规定料站内。
2. 拉住 GCU 下部的锁定杆，用力推入直到单元前端的通信插头插入机器侧的通信插座。
3. 放开锁定杆后夹块就会下降，GCU 被锁定。
3. 生产的准备 QD060-06
24 GL 工作头使用说明书
3.5 进行除气
为了去除残留在点胶针前端部的气泡，进行胶着剂的除气。

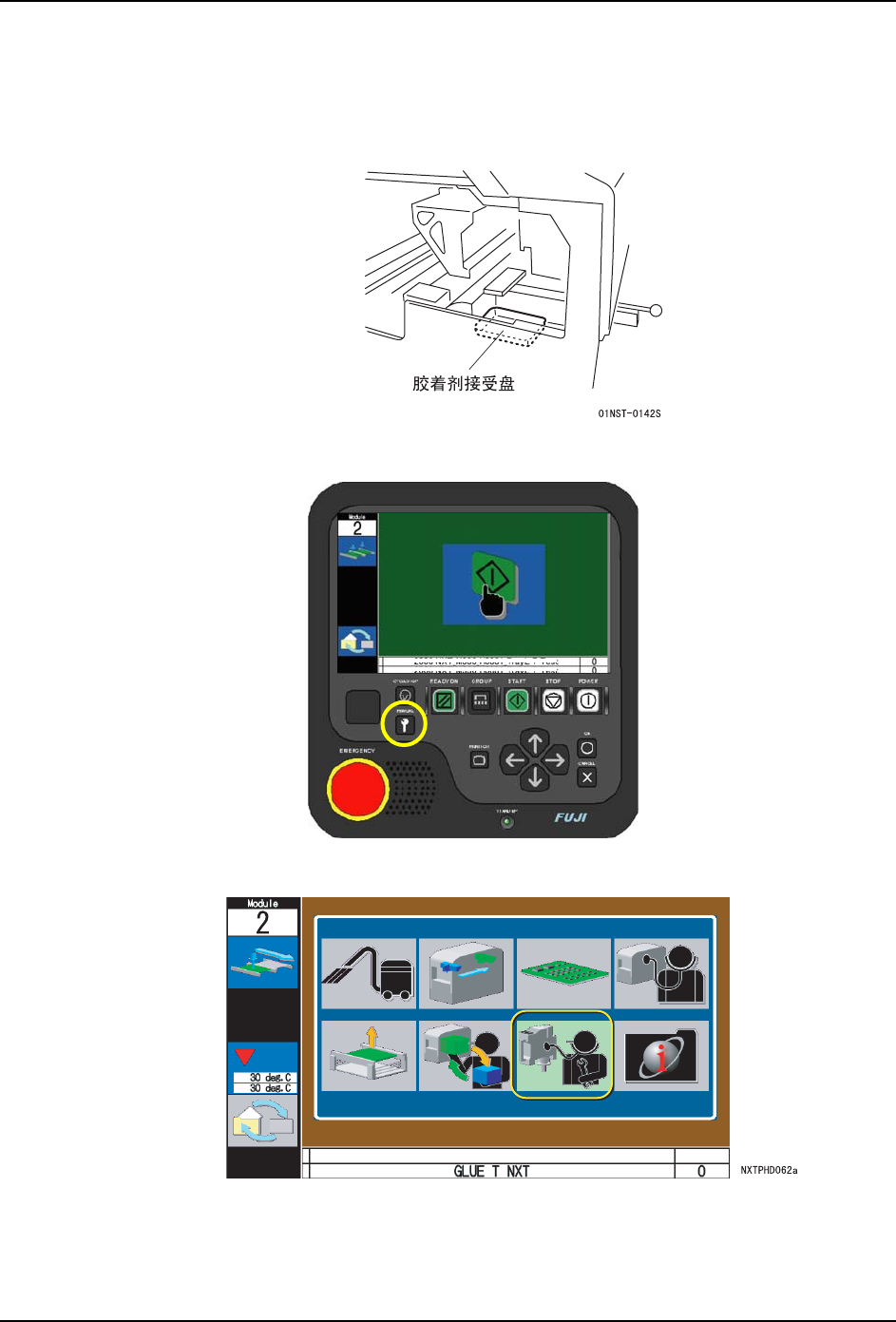

1. 请将附属的胶着剂接受用托盘放置在料站托架的左端 （GCU 的左侧）。
2. 按下操作面板的 “MANUAL”。
3. 选择工作头调整指令，按下 “OK”。
