QD060-06 2. Job 的设定 GL 工作头使用说明书 13 2.3 Coordinate 选择 Job 信息条的 [Top] 标签， 双击 [Coordinate]。 选择 [ Coordinate] 页面 下侧的 [Glu e] 标签页。 备注 )以下画面仅显示 NXT 的胶着剂顺序坐标。对 AIM 而言，贴装顺序和胶着剂顺序坐标可 以混合在一起显示。此外，AIM 机时，必须要进行优化。 项目名 说明 Type Check:…
2. Job 的设定 QD060-06
12 GL 工作头使用说明书
2.2 定位点数据
2.2.1 胶着剂定位点的设定
选择 Job 信息条的 [Mark Date] 标签。双击标签内的 [Glue Mark]，胶着剂定位点名。
备注 )以下画面表示 NXT 的情况。
项目名 说明
Mark Type 请对胶着剂进行设定。
Color for Glue
Mark
请设定胶着剂颜色。
Diameter for
Glue Mark
请设定涂敷点的直径。（设定范围：0.01 ～ 3.50mm）通过胶
着剂检验功能，可以补正从而使得能在所设定的直径涂敷。
通过实际涂敷检验功能，可以检查在所设定的直径内是否有涂
敷。
双点胶针时，请只设定其中一根点胶针的涂敷直径。
Read Level for
Glue Mark
请设定作为定位点判断基准的 CCD 等级。
Scan Area for
Glue Mark
请设定寻找定位点的范围。
01NST-0292Ea
QD060-06 2. Job 的设定
GL 工作头使用说明书 13

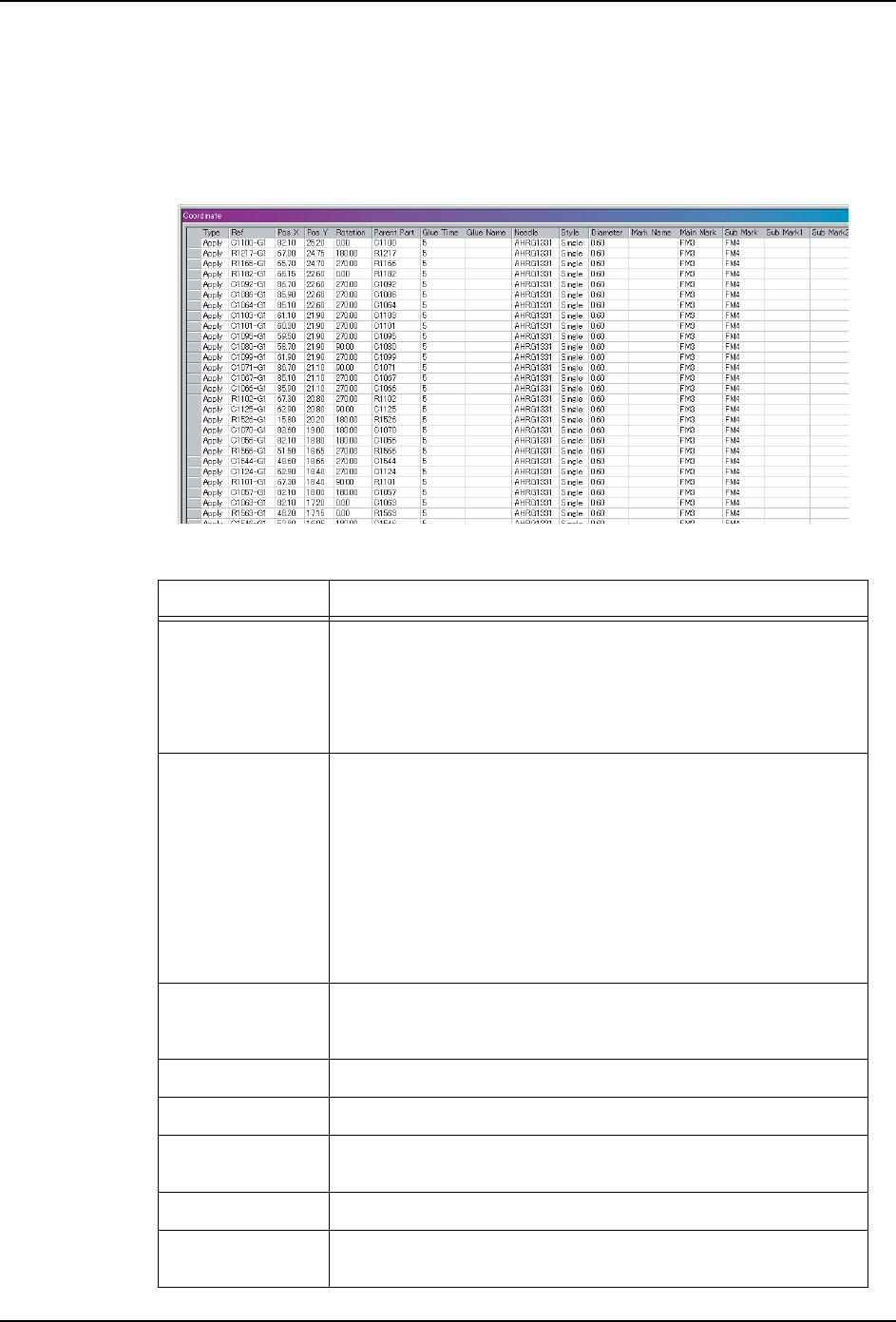

2.3 Coordinate
选择 Job 信息条的 [Top] 标签，双击 [Coordinate]。选择 [Coordinate] 页面下侧的 [Glue]
标签页。
备注 )以下画面仅显示 NXT 的胶着剂顺序坐标。对 AIM 而言，贴装顺序和胶着剂顺序坐标可
以混合在一起显示。此外，AIM 机时，必须要进行优化。
项目名 说明
Type Check: 胶着剂检查涂敷顺序
Dummy: 试涂敷顺序
Apply: 通常涂敷顺序
Line: 线状涂敷顺序 （未对应）
Pos X/Pos Y 请设定涂敷坐标。
Type 为 Dummy 时：
请在电路板上指定试涂敷范围。双模组生产时，请在分配对象
的模组内指定试涂敷范围。
Type 为 Check 时：
请在电路板上指定试涂敷范围。双模组生产时，请在分配对象
的模组内指定试涂敷范围。
Type 为 Apply 时：
请在电路板上指定通常涂敷的位置。
Glue Time 涂敷时间。当 Type 为 “Check” 的顺序时，“Glue Time” 请
输入相同值。另外，请设定在设定压力下涂敷时作为基准的
Glue Time。
Glue Name 胶着剂名。
Needle 涂敷所使用的点胶针名。
Style 涂敷所使用的点胶针的种类 （Single/1 点涂敷或者 Twin/2 点
涂敷。
Diameter 涂敷所使用的点胶针的直径。
Mark Name 胶着剂的影像处理所使用的 Glue Mark 名。当 “Type” 为
“Check” 的顺序时，必须输入。
1;73+'
2. Job 的设定 QD060-06
14 GL 工作头使用说明书
Main Mark/Sub
Mark/Sub Mark1/
Sub Mark2
指定各顺序所参照的基准定位点。请必须设定 Main Mark/Sub
Mark。
Height Offset 请输入相对于 Z 轴涂敷基准高度的修正量。
Line Length 〈未对应〉
Line Direction 〈未对应〉
Apply Speed 〈未对应〉
Apply Check 设定当顺序的种类为 Apply 时是否进行实际涂敷检查。
设定为 [Yes] 时进行涂敷动作＋实际涂敷检查。
设定为 [No] 时只进行涂敷动作。
备注 )当 Process Option 的 Do Apply Check 为 [No] 时，不
具备实际涂敷检查功能。
Assign 对机器 （NXT/AIM）的分配。请手动输入。
项目名 说明
