QD060-06 3. 生产的准备 GL 工作头使用说明书 29 3.7 确认胶着剂检查的面积 确认 GCU 上所涂敷的胶着剂面积。 使用该功能时，生产 Job 内必须设定了胶着剂 检查顺序。 备注 )确认胶着剂检查的实际涂敷面积相对于 Job 中所指定的基准面积是否合适的功能。通 常不使用该功能也能够进行生产。 1. 按 下操作面板的 “ MANUAL”。 2. 选择工作头调整指令，按下 “OK”。 1;73+'D
3. 生产的准备 QD060-06
28 GL 工作头使用说明书
4. 按下 “START”。在 GCU 上涂敷几点胶着剂，自动测定点胶针偏移量。
5. 测定结束后，画面上的显示会变更。
按下 “OK” 后返回到 3. 项的画面，按下 “MANUAL” 后返回到等待 START 画面。
备注 )测定失败时显示出错误画面，请按下操作面板上的 “MONITOR” 切换到影像监视器，
并使用光标键移动 Wireframe。结束后按下 “OK”。
NXTOPE266
Y
NXTOPE267E
Adjustment values X
Wire frame
QD060-06 3. 生产的准备
GL 工作头使用说明书 29
3.7 确认胶着剂检查的面积
确认 GCU 上所涂敷的胶着剂面积。
使用该功能时，生产 Job 内必须设定了胶着剂检查顺序。
备注 )确认胶着剂检查的实际涂敷面积相对于 Job 中所指定的基准面积是否合适的功能。通
常不使用该功能也能够进行生产。
1. 按下操作面板的 “MANUAL”。
2. 选择工作头调整指令，按下 “OK”。
1;73+'D
3. 生产的准备 QD060-06
30 GL 工作头使用说明书

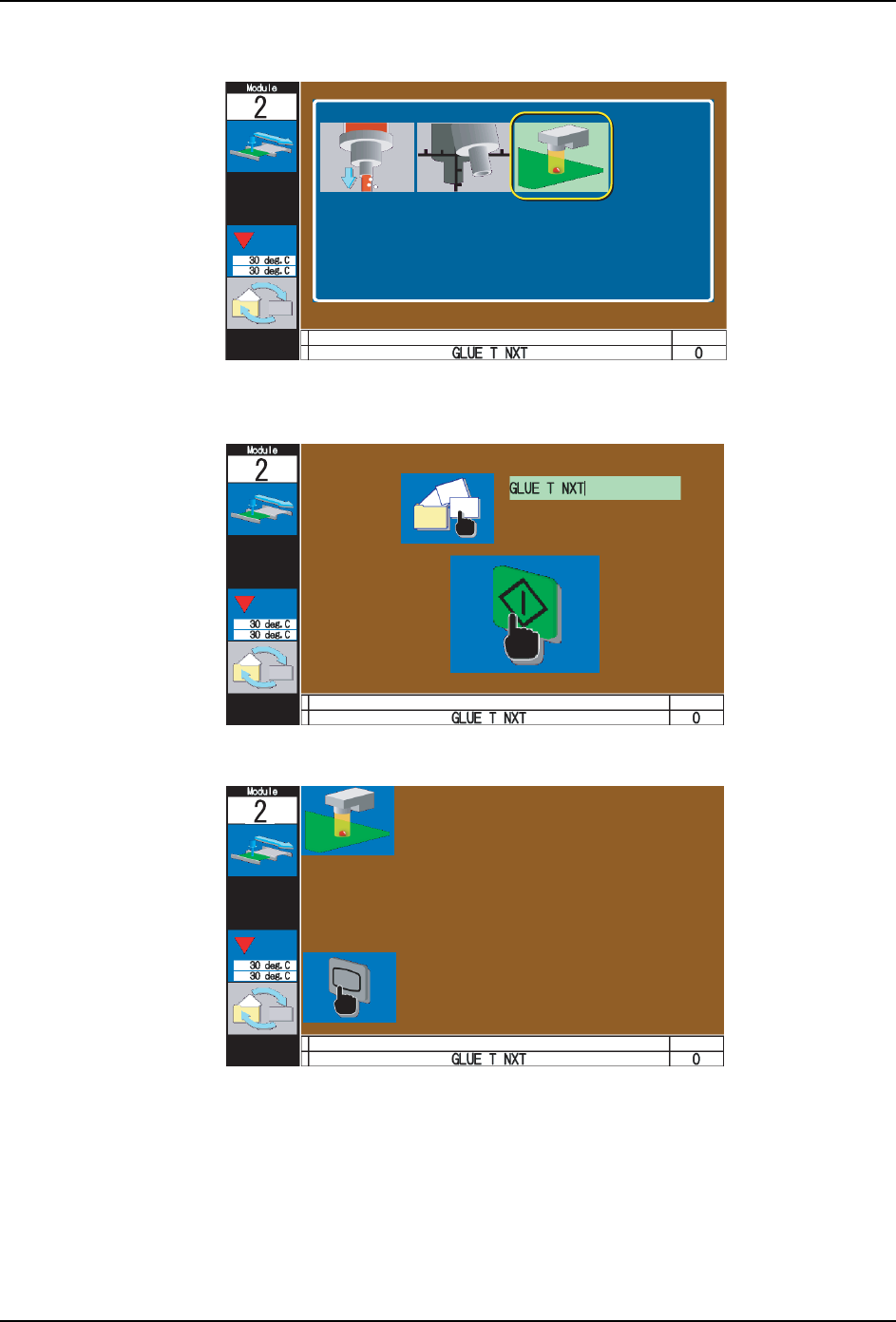

3. 选择胶着剂涂敷确认指令，按下 “OK”。
4. 用光标键选择进行胶着剂面积测定的 Job，按下 “START”。测定 GCU 上所涂敷的胶着
剂的面积。
5. 如果测定结束就会切换到以下的画面。按下 “MONITOR” 能够确认胶着剂的面积。
6. 确认结束后，按下 “CANCEL” 后返回到 3. 项的画面，或者按下 “MANUAL” 后返回到
等待 START 画面。
NXTPHD069a
NXTPHD070a
NXTPHD071a
