GL 工作头使用说明书.pdf - 第15页
QD060-06 2. Job 的设定 GL 工作头使用说明书 7 AIM 时 1. 单击想要搭载 GL 工作头的模组的 [...] 按钮。 2. 按 照向导方式，开始 Side1 的 StageType、 HeadType、NozzleChang erType 的设 定。之 后，选择 Side2 的 StageTy pe。因为要使用 GL 工作头，所以单击 [D P45]。
2. Job 的设定 QD060-06
6 GL 工作头使用说明书

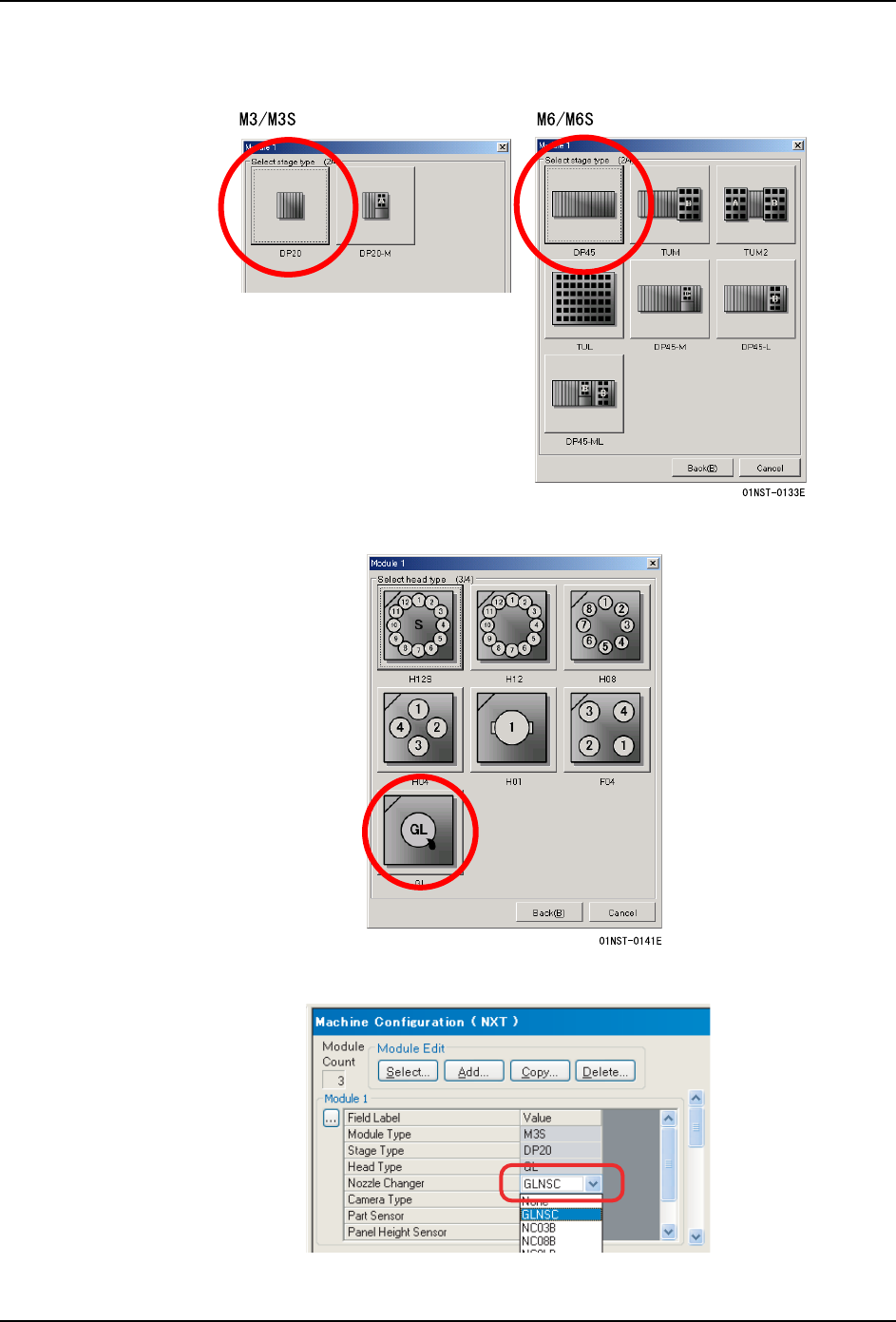

3. 选择 StageType。如果是 M3/M3S 模组时点击 [DP20]，如果是 M6/M6S 模组时点击
[DP45]。
4. 单击 GL 工作头。
5. 由于使用吸嘴更换器盖罩，因此在 Nozzle Changer 中请设定成 [GLNSC]。
01NST-0135Ea
QD060-06 2. Job 的设定
GL 工作头使用说明书 7
AIM 时

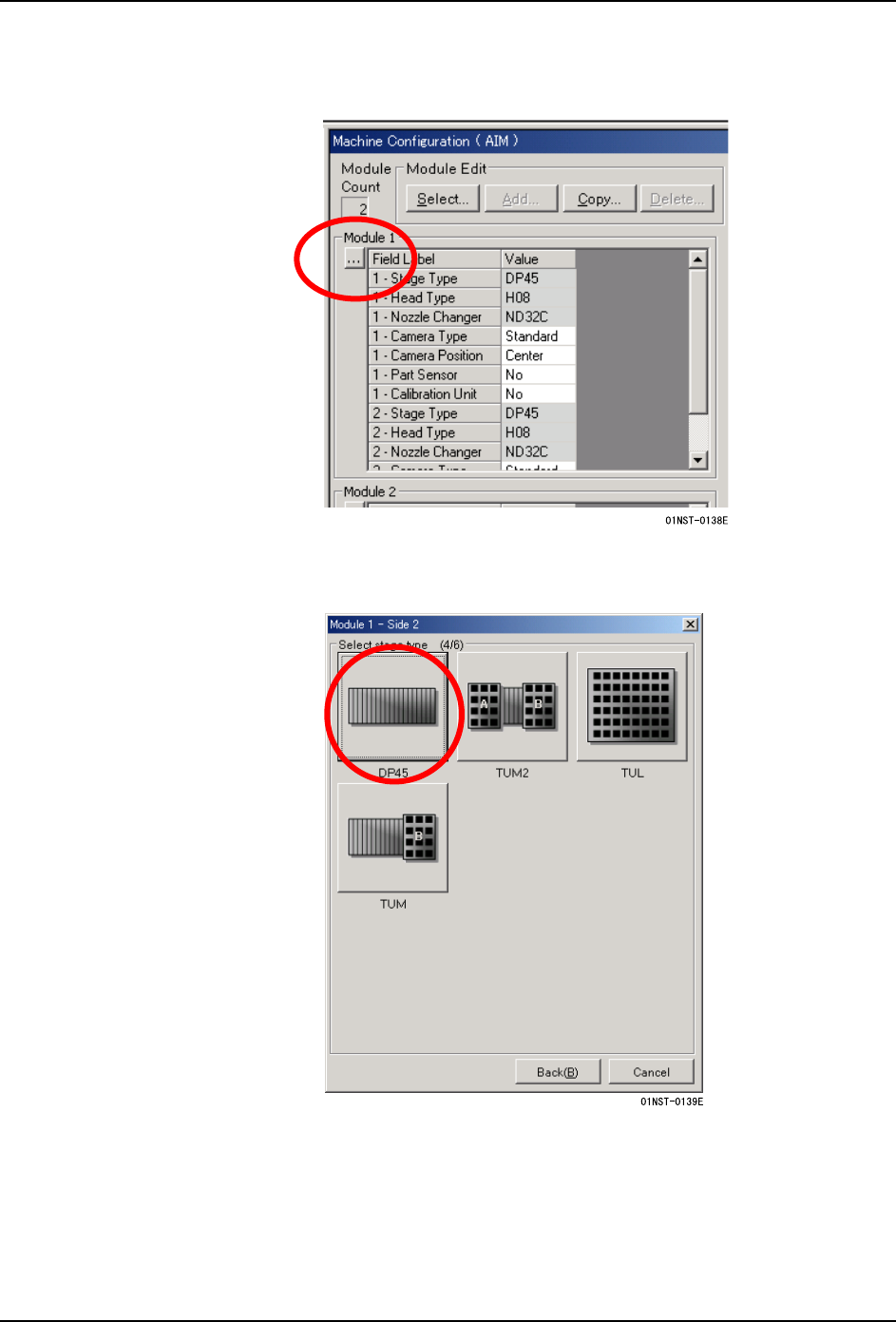

1. 单击想要搭载 GL 工作头的模组的 [...] 按钮。
2. 按照向导方式，开始 Side1 的 StageType、HeadType、NozzleChangerType 的设定。之
后，选择 Side2 的 StageType。因为要使用 GL 工作头，所以单击 [DP45]。
2. Job 的设定 QD060-06
8 GL 工作头使用说明书

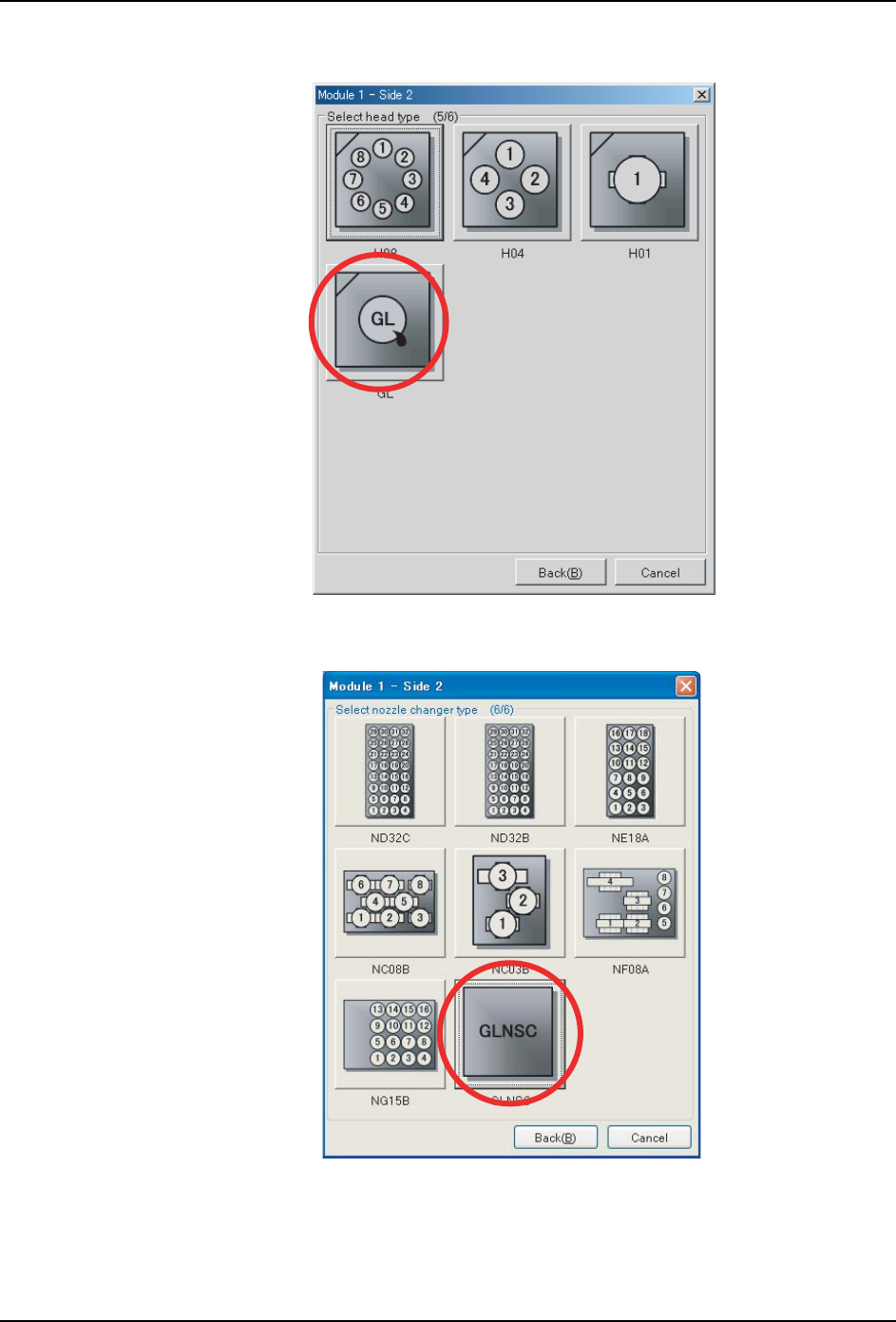

3. 单击 GL 工作头。
4. 由于使用吸嘴更换器盖罩，因此在 Nozzle Changer 中请设定成 [GLNSC]。
备注 )在 AIM，由于 GL 工作头被搭载在工作头 2 上，因此在 2-NozzleChanger 中请设定成
[GLNSC]。
01NST-0134E
01NST-0140Ea
