1. 各部分的名称和功能 QD060-06
2 GL 工作头使用说明书

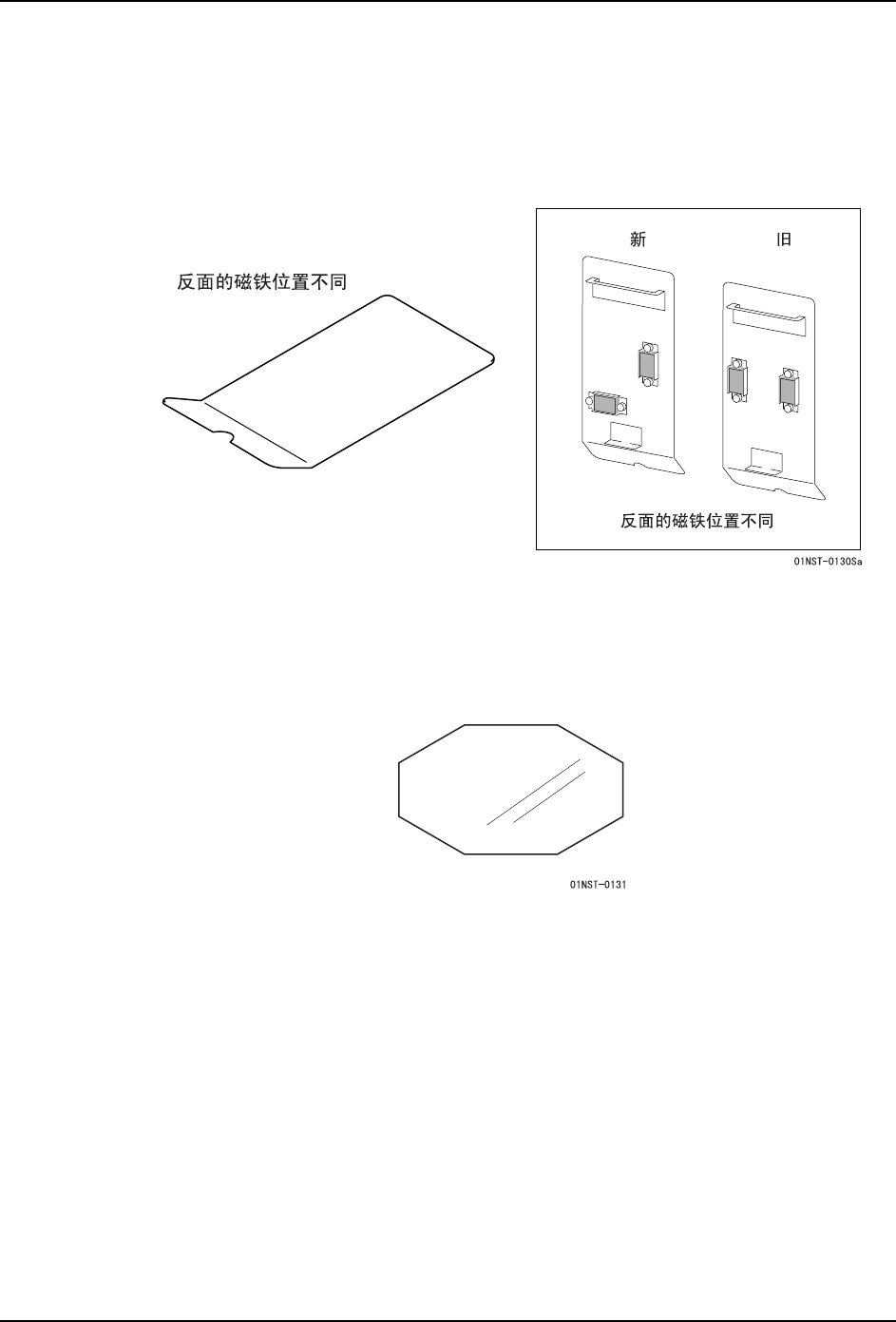

1.3 吸嘴更换器盖罩
为了保护吸嘴更换器受到胶着剂的污染，在吸嘴更换器上覆盖盖罩。但是，在 AIM 中，只是
在维修保养的时候使用吸嘴更换器盖罩，运转时请不要使用。
注意 )如果在吸嘴更换器上安装了清扫刷单元 （选购件），旧类型的吸嘴更换器盖罩由于会
发生干涉，因此不能使用。请更换成新型的吸嘴更换器盖罩。
1.4 元件相机盖罩
为了保护元件相机受到胶着剂的污染，在元件相机上粘贴 1 张贴膜。但是，在 AIM 中，只是
在维修保养的时候使用元件相机，运转时请不要使用。
QD060-06 1. 各部分的名称和功能
GL 工作头使用说明书 3
1.5 传感器配置图
此处说明在 GL 工作头中所使用的各类传感器的配置和 I/O （输入输出信号）显示的读法。

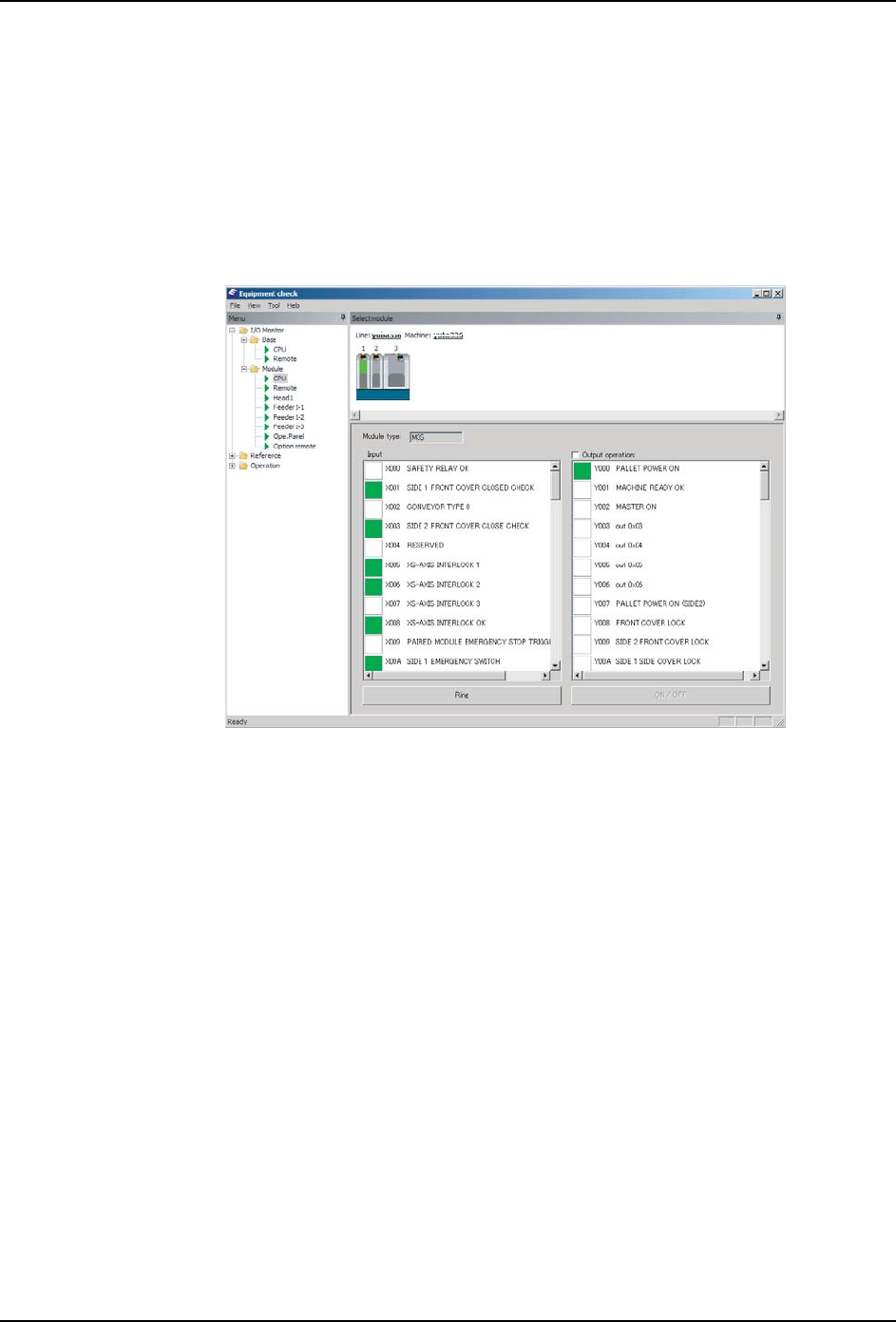

1.5.1 I/O 的确认方法
进行传感器的 I/O （输入输出信号）的确认时，需要软件工具 [Equipment Check]。启动
[Equipment Check] 后就会显示以下的画面，请选择单元进行 I/O 的确认。
备注 )关于 [Equipment Check] 的详细说明，请参照各机器手册 （系统手册）的 [Equipment
Check]。
在以下的插图和表格中表示传感器 （图中号码）和地址的关系。
01SYS-0346E
1. 各部分的名称和功能 QD060-06
4 GL 工作头使用说明书

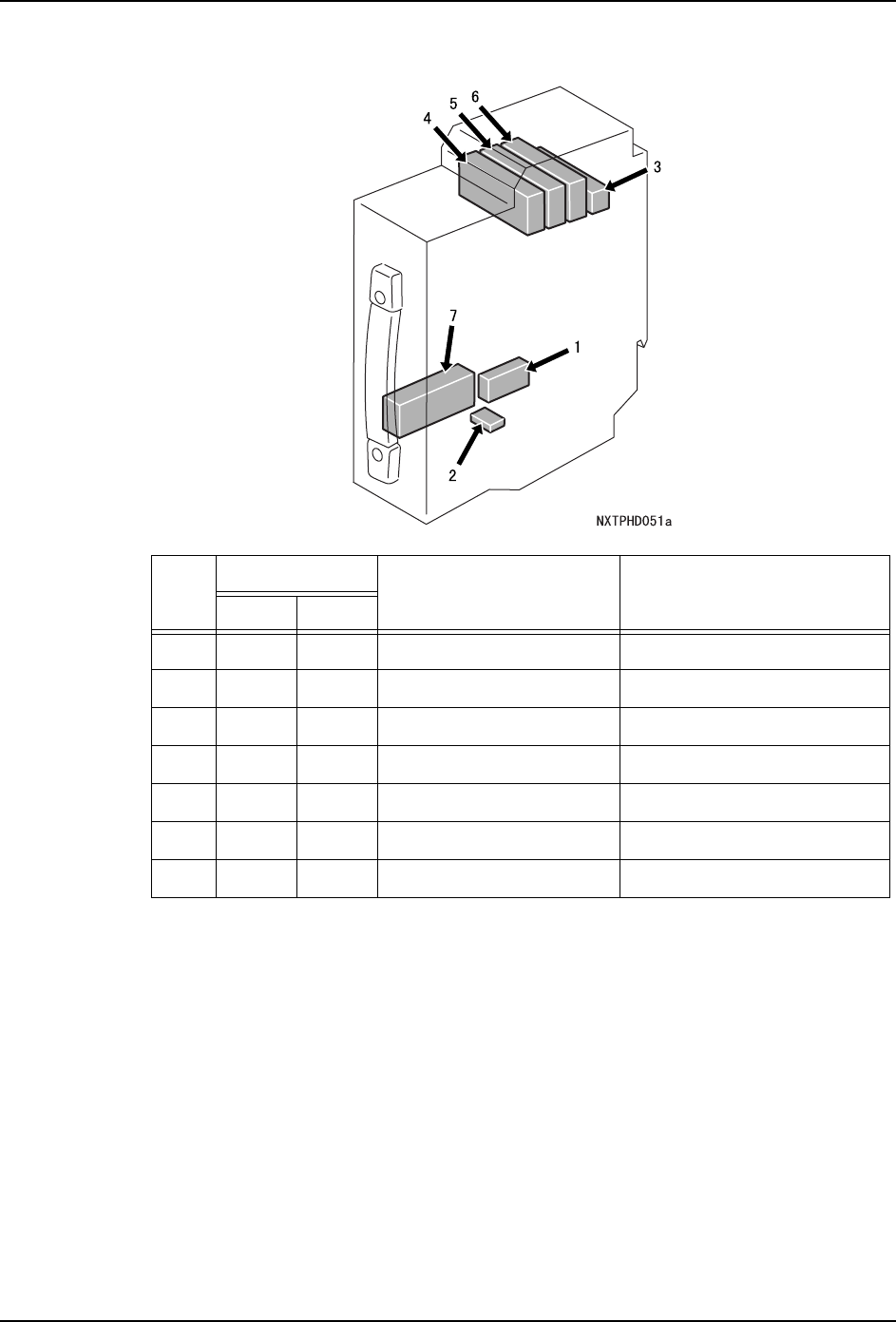

1.5.2 GL 工作头传感器
*: 对于附有冷却机构的 GL 工作头，热空气阀的地址无效。
号码 地址 信号名 传感器名
NXT AIM
1 X103 X143 余量检测 Remaining check
2 X104 X144 注胶筒 0 相位确认 Syringe 0 phase check
3 X110 X150 负压确认 Negative pressure check
4 Y100 Y140 涂敷阀 ON Dispense valve ON
5 Y101 Y141 负压阀 ON Vacuum valve ON
6* Y102 Y142 热空气阀 ON Hot air valve ON
7 - - 冷却空气阀 Cool air
