QD060-06 2. Job 的设定 GL 工作头使用说明书 11 2.1.4 Feeder Setup 的设定 为了使用 GL 工作头，将 GCU （ Glue Check Unit） 安装到料站托架上。 1. 选 择 Machine Conf iguration 画面下 侧的 [Head Setup] 标签页。 2. NX T-M3(S)、NXT-M6(S) 以及 AIM 都是将 GCU 设定在料 站 No.14 上。从料站 14…
2. Job 的设定 QD060-06
10 GL 工作头使用说明书
2.1.3 Head Setup 的设定

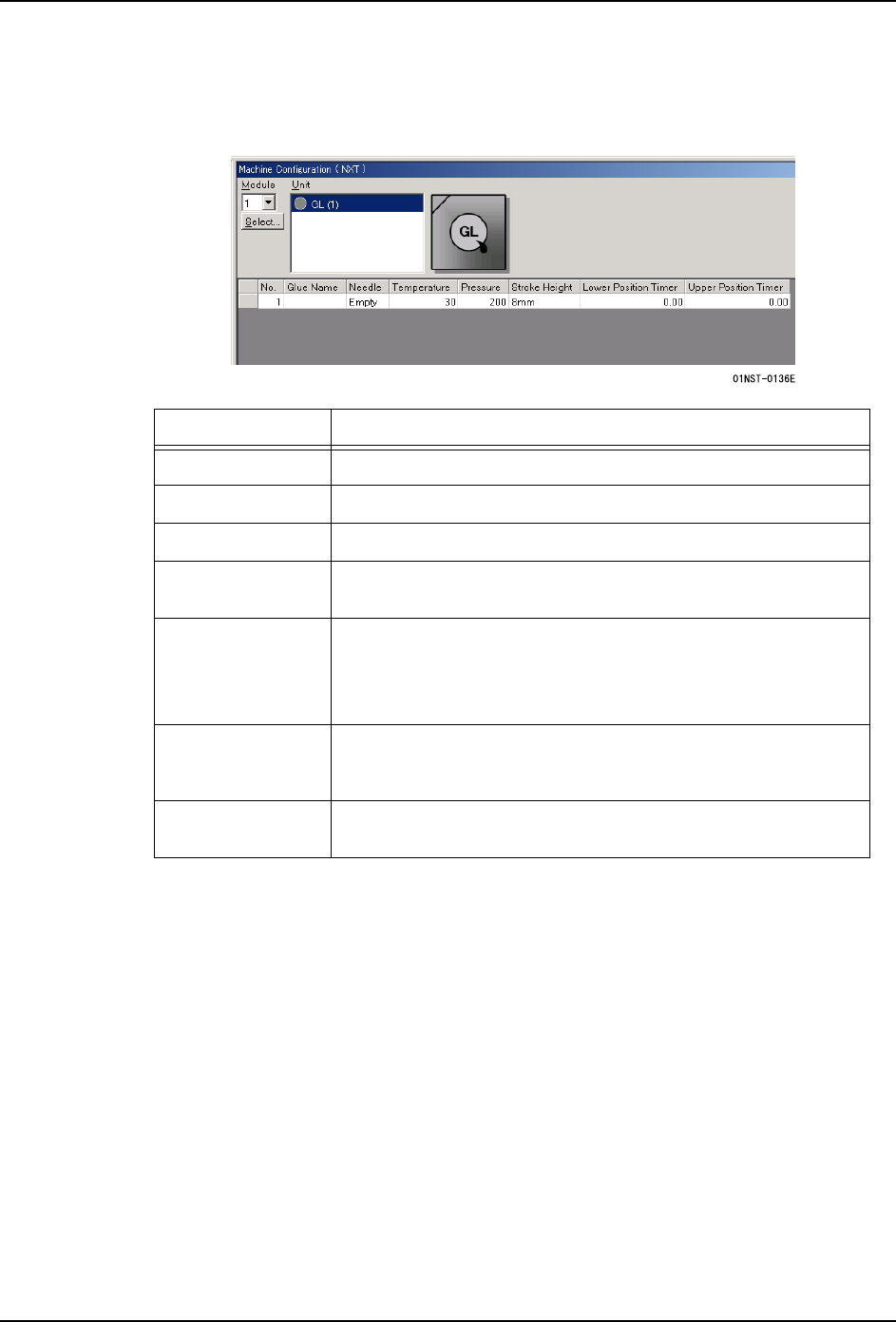

接着选择 Machine Configuration 视窗画面下侧的 [Head Setup] 标签页。
备注 )以下画面表示 NXT 的情况。
项目名 说明
Glue Name 请输入胶着剂名。
Needle 请从下拉菜单中选择点胶针名
Temperature 请输入进行胶着剂涂敷时的最合适温度。
Pressure 请设定进行胶着剂涂敷的压力。请输入在胶着剂检查时，作为
基准的能够进行胶着剂涂敷的最合适值。
Stroke Height 从下拉菜单中选择生产中的 Z 轴的行程。通过减小行程能够缩
短周期时间。
注意 )过小设定行程后，根据胶着剂的粘性、点胶针种类等
有可能引起胶着剂的挂锡。
lower Position
Timer
如果引起胶着剂的挂锡时，通过设定点胶针在下降端的停止时
间，使胶着剂充分与电路板溶合在一起能够防止挂锡现象。通
常设定为 “0”。
Upper Position
Timer
如果引起胶着剂的挂锡时，通过设定点胶针在上升端的停止时
间能够防止挂锡现象。通常设定为 “0”。
QD060-06 2. Job 的设定
GL 工作头使用说明书 11
2.1.4 Feeder Setup 的设定
为了使用 GL 工作头，将 GCU （Glue Check Unit）安装到料站托架上。

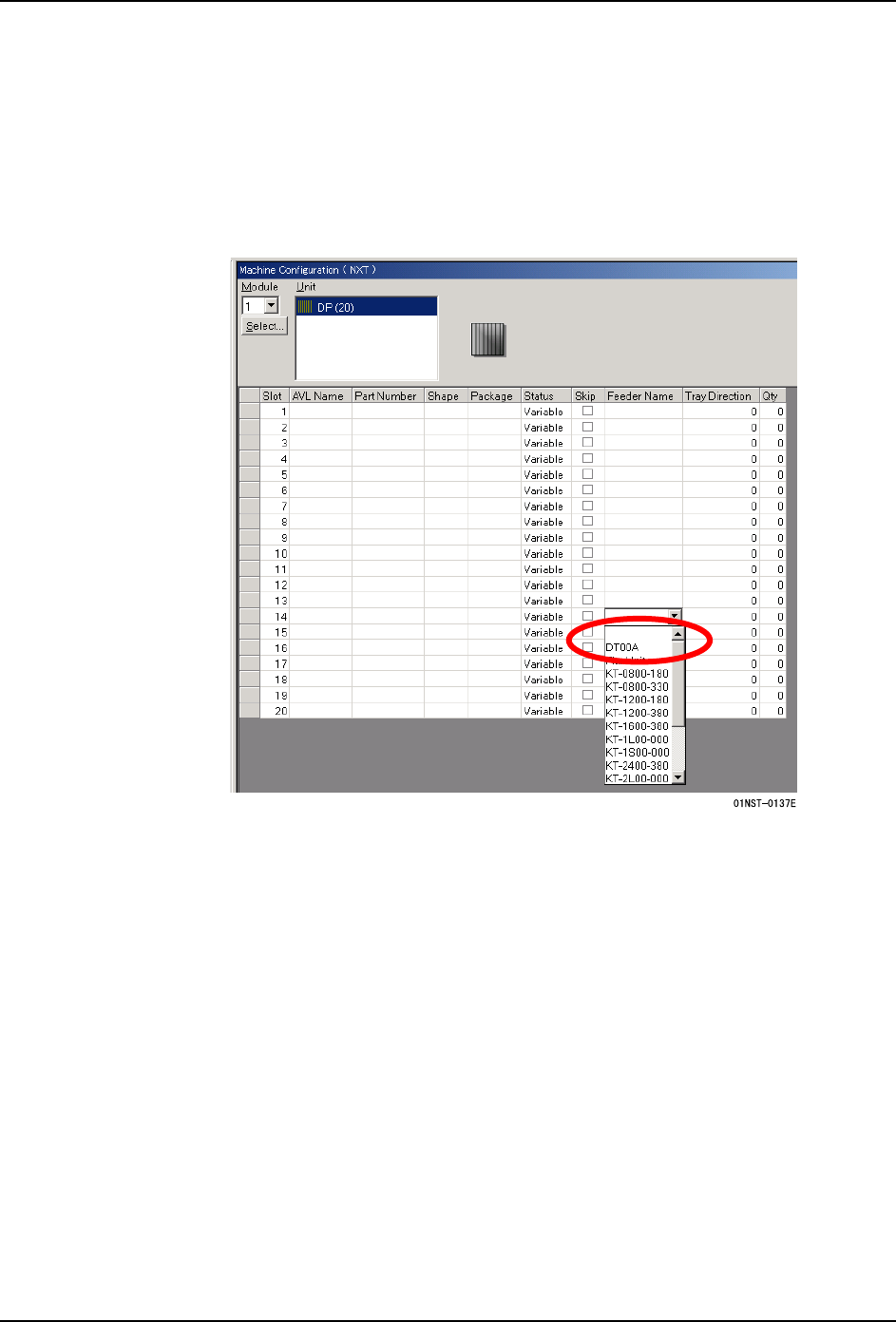

1. 选择 Machine Configuration 画面下侧的 [Head Setup] 标签页。
2. NXT-M3(S)、NXT-M6(S) 以及 AIM 都是将 GCU 设定在料站 No.14 上。从料站 14 的
“Feeder Name” 的下拉菜单中选择 [DT00A]。
备注 )以下画面表示 NXT 的情况。
2. Job 的设定 QD060-06
12 GL 工作头使用说明书
2.2 定位点数据
2.2.1 胶着剂定位点的设定

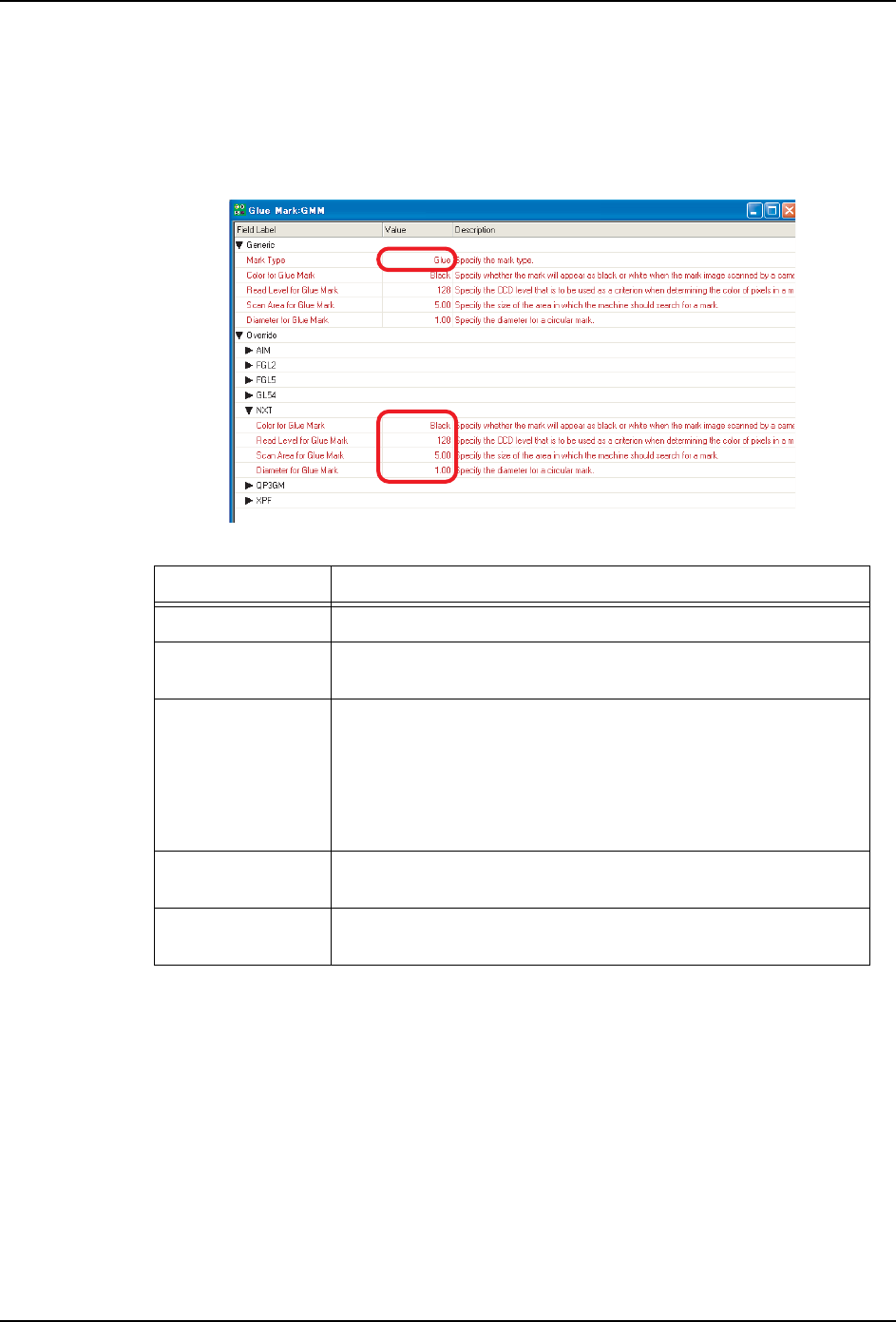

选择 Job 信息条的 [Mark Date] 标签。双击标签内的 [Glue Mark]，胶着剂定位点名。
备注 )以下画面表示 NXT 的情况。
项目名 说明
Mark Type 请对胶着剂进行设定。
Color for Glue
Mark
请设定胶着剂颜色。
Diameter for
Glue Mark
请设定涂敷点的直径。（设定范围：0.01 ～ 3.50mm）通过胶
着剂检验功能，可以补正从而使得能在所设定的直径涂敷。
通过实际涂敷检验功能，可以检查在所设定的直径内是否有涂
敷。
双点胶针时，请只设定其中一根点胶针的涂敷直径。
Read Level for
Glue Mark
请设定作为定位点判断基准的 CCD 等级。
Scan Area for
Glue Mark
请设定寻找定位点的范围。
