QD060-06 3. 生产的准备 GL 工作头使用说明书 21 3. 打开前门，按下注胶筒安装部的锁定杆 ，朝跟前旋转后就能解除注胶筒安装 部的锁定。 使注胶筒安装部朝里摆动使之从工 作头中露出。 4. 使注胶筒安装部的销对准衬套的缺口，插 入注胶筒。 5. 使注胶筒安装部的环浮起，使注胶筒朝右 旋转 90 度后将环返回原处。 注意 )如果环没有返回到原处而浮起时，说明注胶筒没有完全旋转 90 度。请准确旋转。
3. 生产的准备 QD060-06
20 GL 工作头使用说明书
3.2 将 GL 工作头安装到机器上
将 GL 工作头安装到机器上的方法与标准的贴装工作头的安装方法相同。详细内容请参照个
机器手册的系统手册。
3.3 在 GL 工作头上安装胶着剂注胶筒

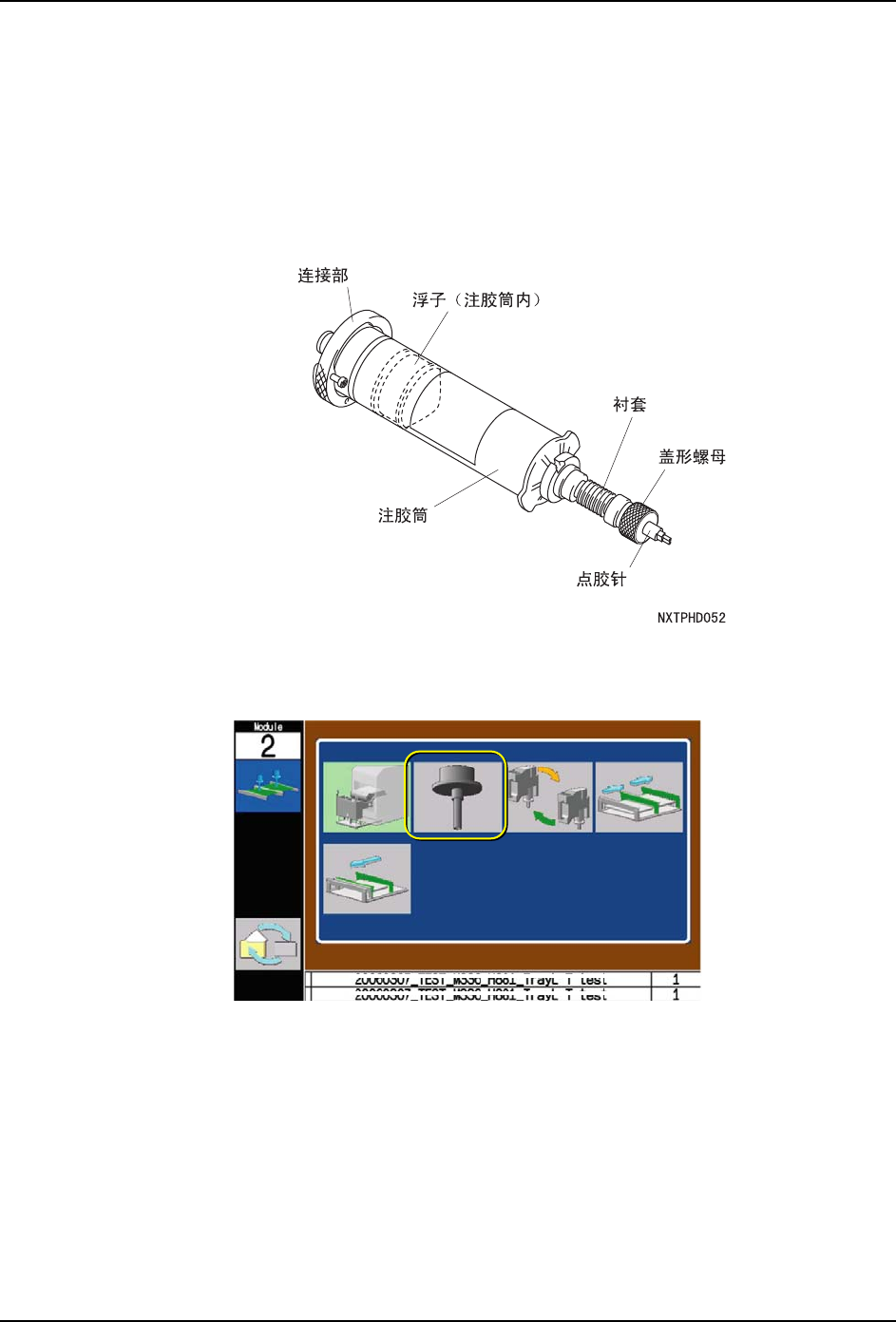

1. 在充填了胶着剂的注胶筒中，插入浮子安装连接部。并在注胶筒上安装衬套，拧紧盖形
螺母将点胶针固定到连接部。
2. 执行点胶针更换指令内的吸嘴更换指令后，工作头就会移动到注胶筒更换位置。
备注 )以下画面表示 NXT 的情况。
1;723(E
QD060-06 3. 生产的准备
GL 工作头使用说明书 21
3. 打开前门，按下注胶筒安装部的锁定杆，朝跟前旋转后就能解除注胶筒安装部的锁定。
使注胶筒安装部朝里摆动使之从工作头中露出。
4. 使注胶筒安装部的销对准衬套的缺口，插入注胶筒。
5. 使注胶筒安装部的环浮起，使注胶筒朝右旋转 90 度后将环返回原处。
注意 )如果环没有返回到原处而浮起时，说明注胶筒没有完全旋转 90 度。请准确旋转。
3. 生产的准备 QD060-06
22 GL 工作头使用说明书
6. 将工作头的空气软管安装到连接部的连接器中。
7. 将注胶筒安装部存放到工作头内，按下锁定杆的同时朝里旋转进行锁定。
