QD060-06 1. 各部分的名称和功能

GL 工作头使用说明书 3

1.5 传感器配置图

此处说明在 GL 工作头中所使用的各类传感器的配置和 I/O （输入输出信号）显示的读法。

1.5.1 I/O 的确认方法

进行传感器的 I/O （输入输出信号）的确认时，需要软件工具 [Equipment Check]。启动

[Equipment Check] 后就会显示以下的画面，请选择单元进行 I/O 的确认。

备注 )关于 [Equipment Check] 的详细说明，请参照各机器手册（系统手册）的 [Equipment

Check]。

在以下的插图和表格中表示传感器（图中号码）和地址的关系。

01SYS-0346E

1. 各部分的名称和功能 QD060-06

4 GL 工作头使用说明书

1.5.2 GL 工作头传感器

*: 对于附有冷却机构的 GL 工作头，热空气阀的地址无效。

号码地址信号名传感器名

NXT AIM

1 X103 X143 余量检测 Remaining check

2 X104 X144 注胶筒 0 相位确认 Syringe 0 phase check

3 X110 X150 负压确认 Negative pressure check

4 Y100 Y140 涂敷阀 ON Dispense valve ON

5 Y101 Y141 负压阀 ON Vacuum valve ON

6* Y102 Y142 热空气阀 ON Hot air valve ON

7 - - 冷却空气阀 Cool air

QD060-06 2. Job 的设定

GL 工作头使用说明书 5

2. Job 的设定

说明将 GL 工作头设定到 NXT 中的方法。

2.1 Machine Configuration 数据

在 Fuji Flexa 的 Machine Configuration 视窗内进行 GL 工作头所需的设定（关于 Fuji

Flexa 的操作方法，请参照 [Fuji Flexa 用户手册 ]）。

2.1.1 Module 的设定

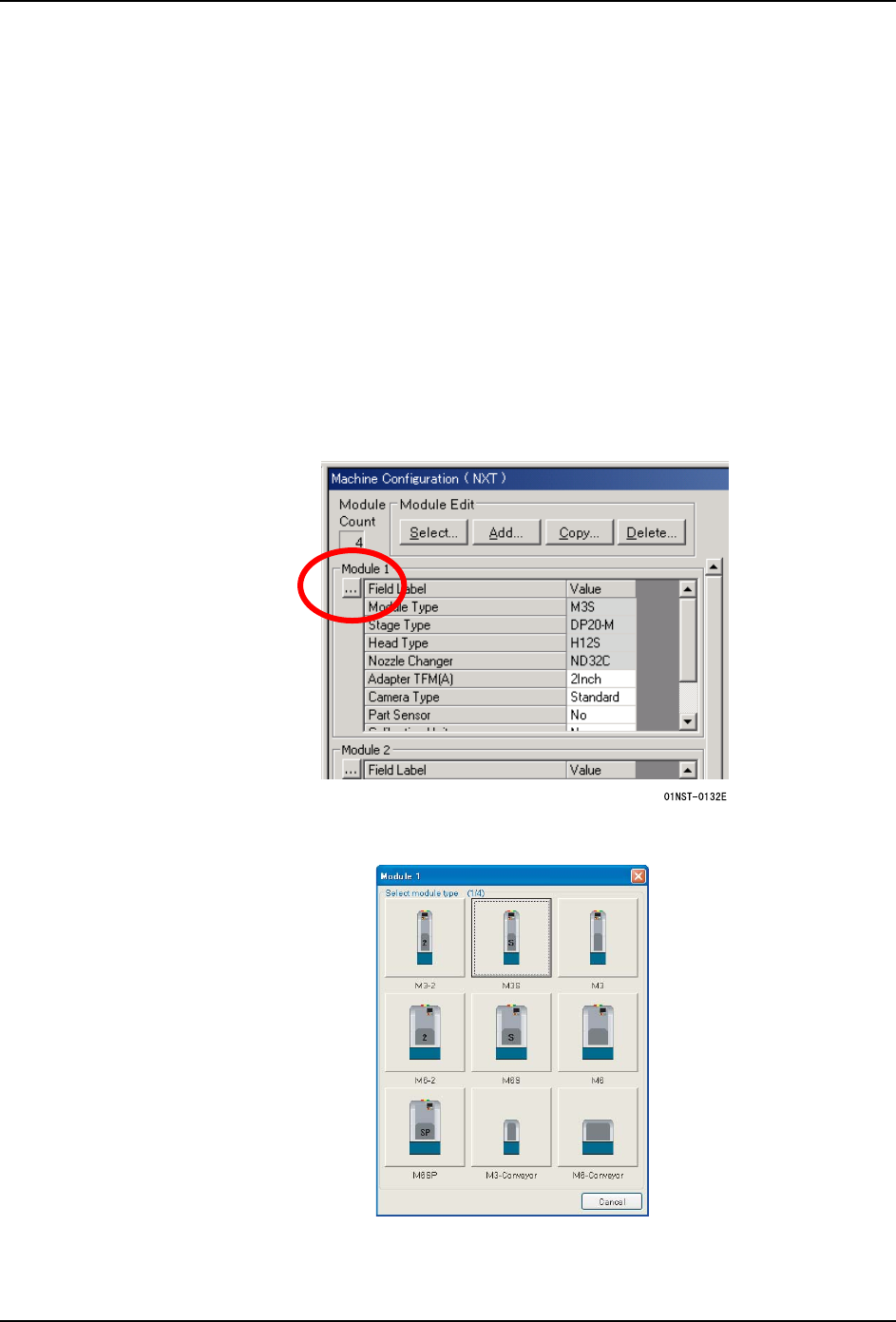

在 [Machine Configuration] 视窗的 [Module] 页面内，按照向导方式设定料站托架和工作

头等。

NXT 时

1. 单击想要搭载 GL 工作头的模组的 [...] 按钮。

注意 )GL 工作头仅限于使用在机器的先头模组上。

2. 显示 ModuleType，请在实际机器上确认后点击。

01NST-0773E
