4. 生产 QD060-06 36 GL 工作头使用说明书 4.7 清扫试涂敷板 生产中， 当试涂敷板 上没有能够涂敷的领域时， 显示以下的试涂敷板擦拭向导。 请拉出试涂 敷板，擦取所有被涂敷在试涂敷 板上的胶着剂。 1. 握住 GCU 的滑动杆，拉出试涂敷板。 2. 擦取所有被涂敷在试涂敷板上的胶着剂， 或者更换别的试涂敷板，推入滑动 杆返回到原 处。 NXTPH D0 8 7a
QD060-06 4. 生产
GL 工作头使用说明书 35

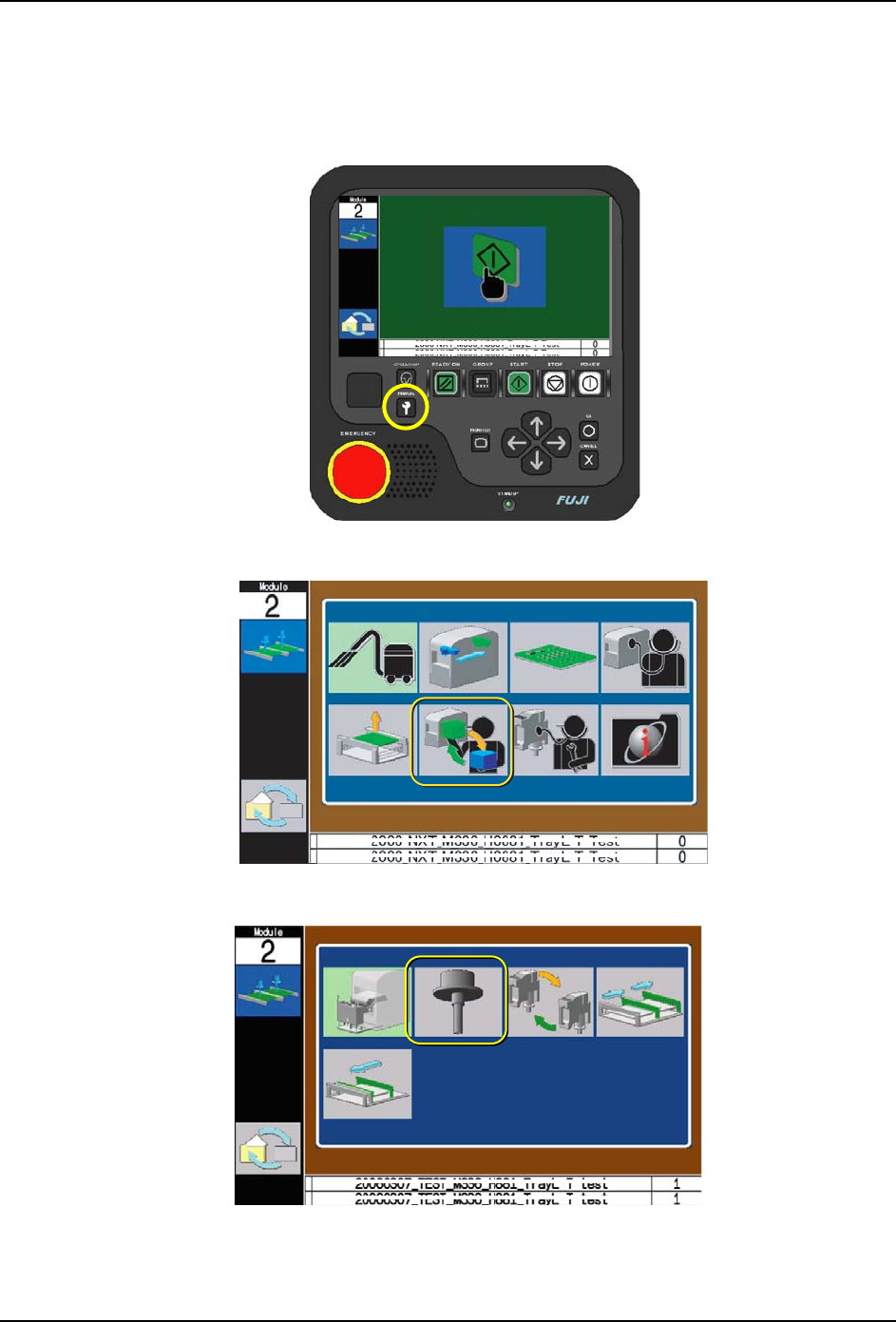

4.6 补充胶着剂
当注胶筒内的胶着剂没有时，机器就会异常停止。请更换新的注胶筒。
1. 请按下 “MANUAL”。
2. 请通过光标键选择单元更换指令。
3. 请选择吸嘴更换指令并按下 “START”。工作头移动到模组跟前的左面。
4. 请打开正门更换注胶筒。
注意 )此时，不许拆下工作头。
1;73+'D
NXTPHD086a
1;723(E
4. 生产 QD060-06
36 GL 工作头使用说明书

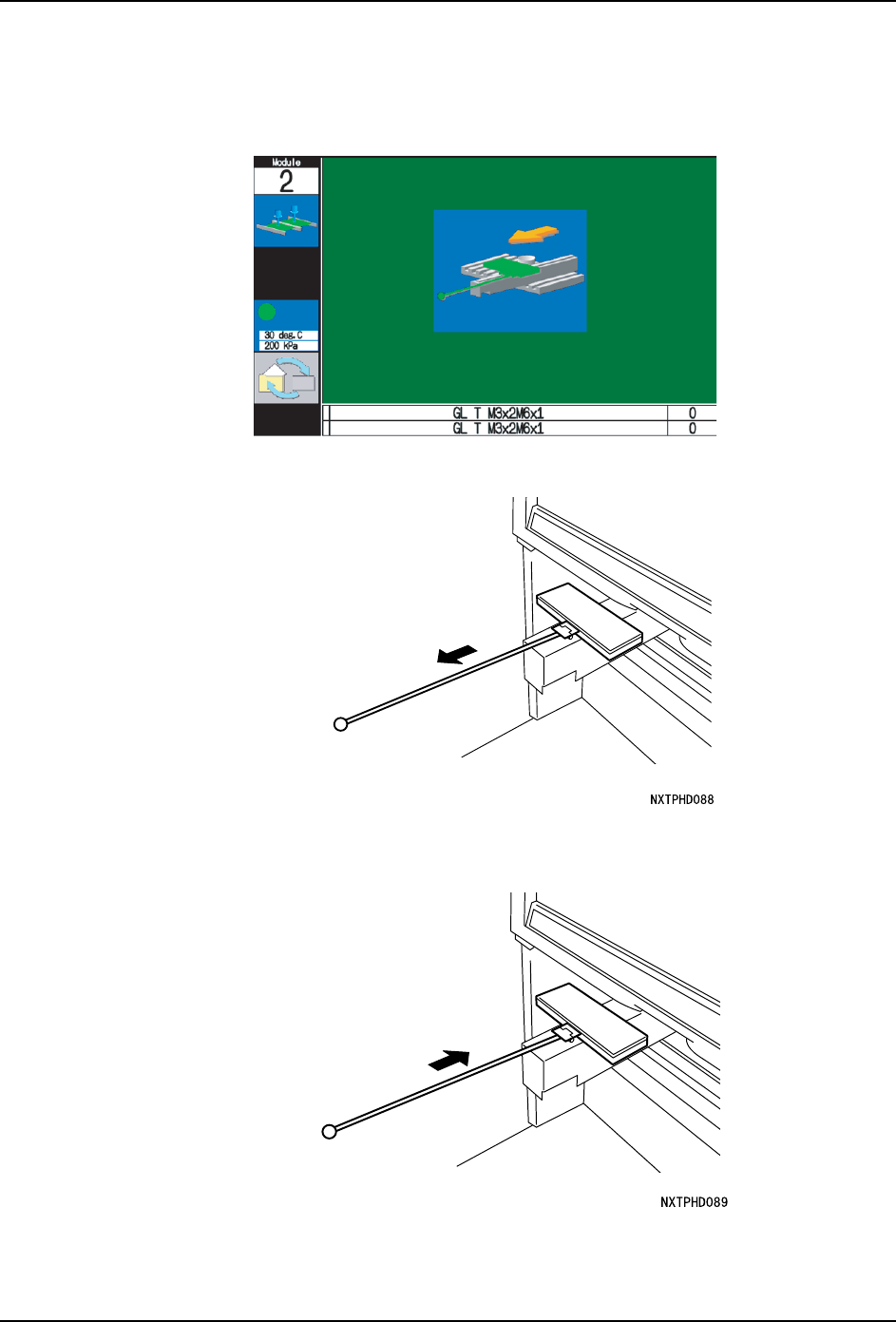

4.7 清扫试涂敷板
生产中，当试涂敷板上没有能够涂敷的领域时，显示以下的试涂敷板擦拭向导。请拉出试涂
敷板，擦取所有被涂敷在试涂敷板上的胶着剂。
1. 握住 GCU 的滑动杆，拉出试涂敷板。
2. 擦取所有被涂敷在试涂敷板上的胶着剂，或者更换别的试涂敷板，推入滑动杆返回到原
处。
NXTPHD087a
QD060-06 5. 预防保养
GL 工作头使用说明书 37
5. 预防保养
此处记载了有关 GL 工作头的保养作业要领。
关于使用上的注意、所使用的治具及润滑油，请参照各机器手册 （机械手册）。
5.1 作业一览表
●表示清扫作业，★表示加油作业。
维修保养部位
每日 (24 小时 )
每周 (160 小时 )
每月 (700 小时 )
每 3 个月 (2000 小时 )
每 6 个月 (4000 小时 )
每年 (8000 小时 )
每 12000 小时
不定期
GCU 试涂敷板 ● -------
GL 工作头 过滤器 --● -----
Q 轴齿轮 ------★ -
Z 轴滚珠螺杆 ------★ -
Z轴LM导轨 ------★ -
点胶针 · 衬套 点胶针 · 衬套内部 -------●
